De modelo al molde, una silla de madera contrachapada doblada

BFA mi tesis explora las maneras en tecnologías de fabricación digital pueden ayudar a mano de los artesanos.  Esta mecedora de madera contrachapada doblada fue esbozado inicialmente en Rhino3D, de que era capaz de fabricar un molde de prensa que ha formas de la madera en curvas compuestas.

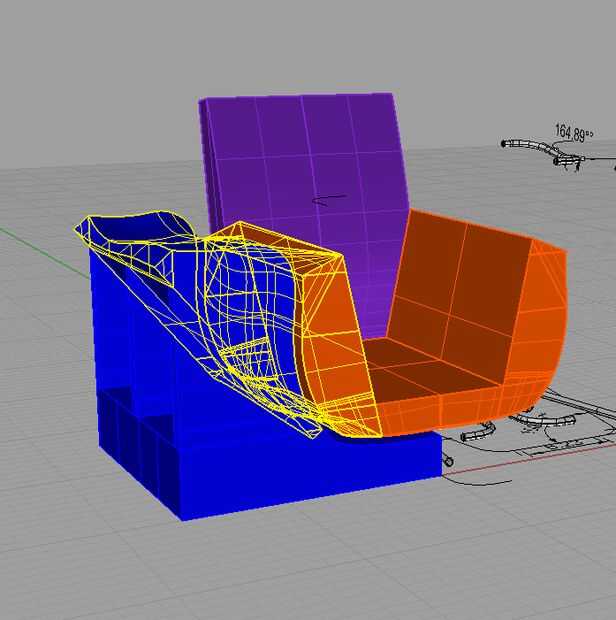

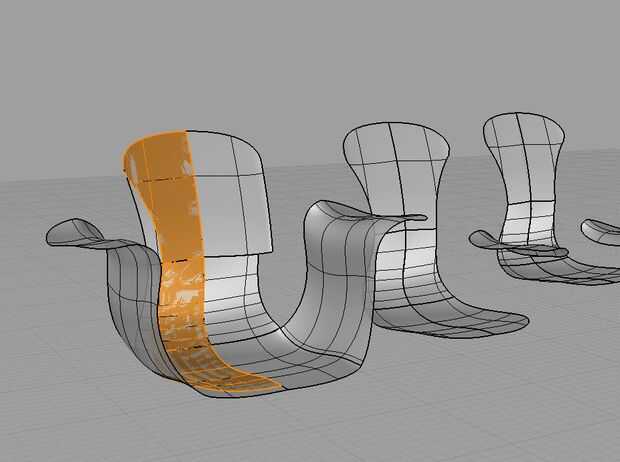

1. trabajé el formulario general de dibujo y luego lo modelado Rhino3D. Desde hice las piezas para el molde de prensa del hombre/mujer con una asignación de 1/2" entre las secciones para el material.

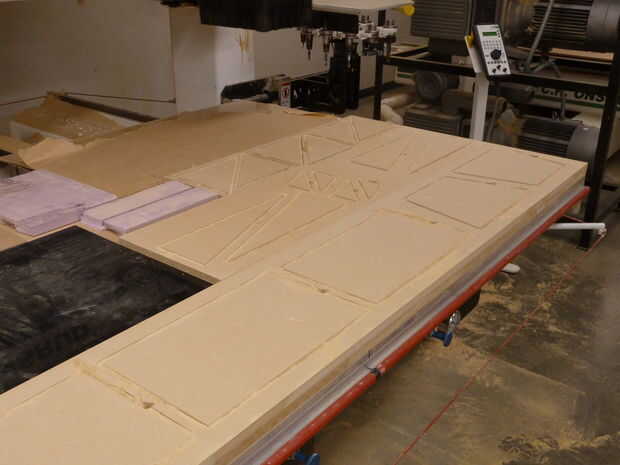

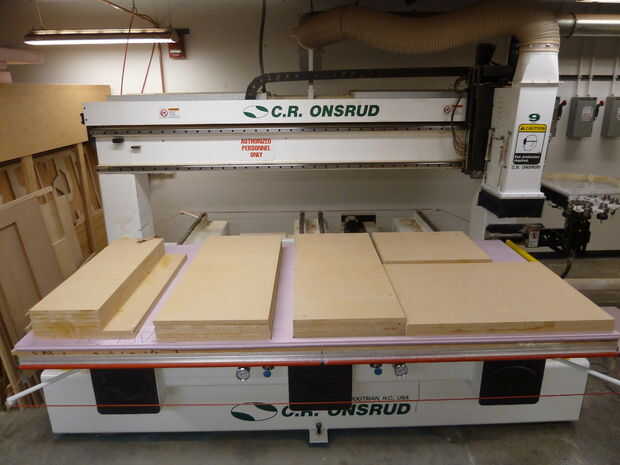

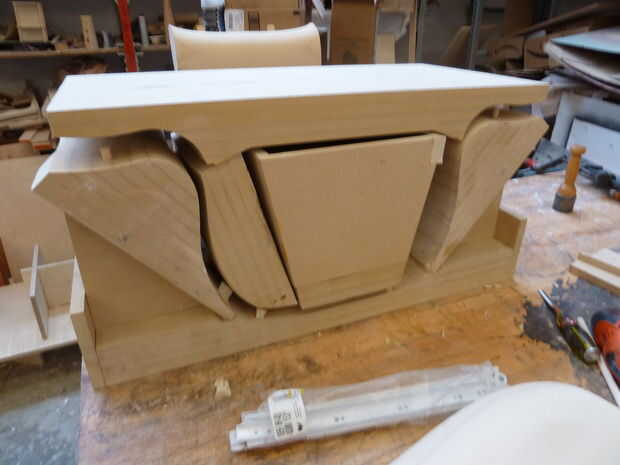

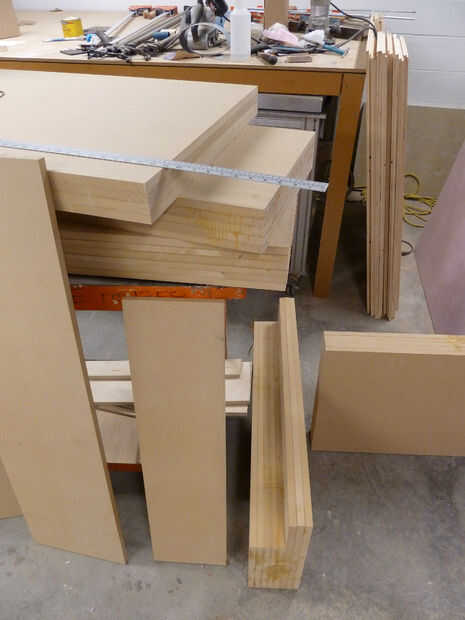

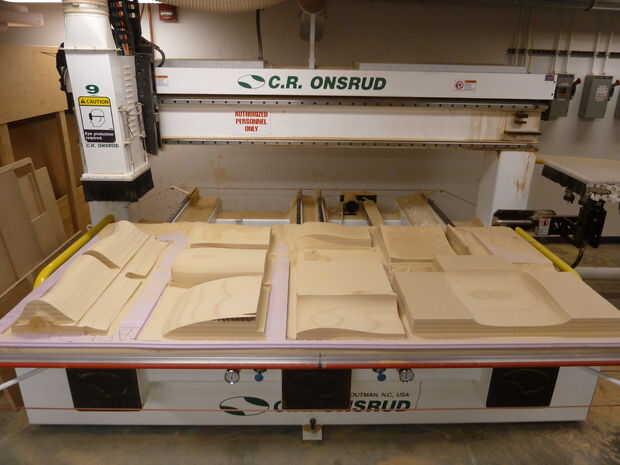

2. laminada bloques de MDF al molino.  Antes de moler los bloques cortamos los bolsillos de una lámina de espuma para sujetar los bloques en el lugar correcto en la cama durante el fresado.  Muele todas las piezas principales y los triángulos que los lados y la parte posterior de la parte femenina del molde, así como los lados de la media, la cuña caja de forma trapezoidal.

3. la bandeja 2 capas de 1/4" madera contrachapada de construcción grado y luego una tapa y capa inferior de chapa del libro en rústica que aplico después de la madera sale del molde de prensa.  Idealmente la bandeja sería toda la chapa, pero no tengo miles de dólares en ingresos disponibles para gastar en proyectos que utilizar madera contrachapada.

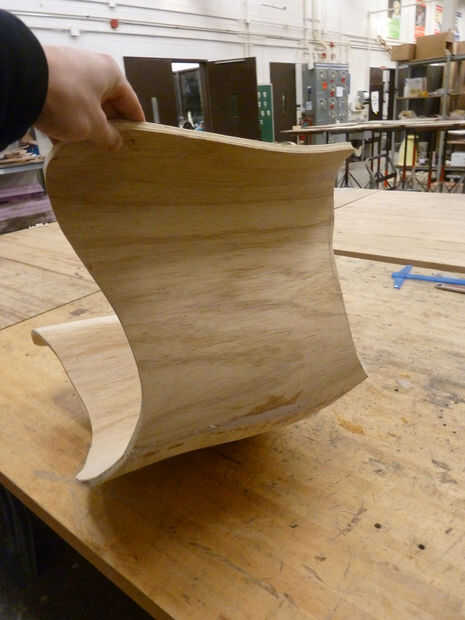

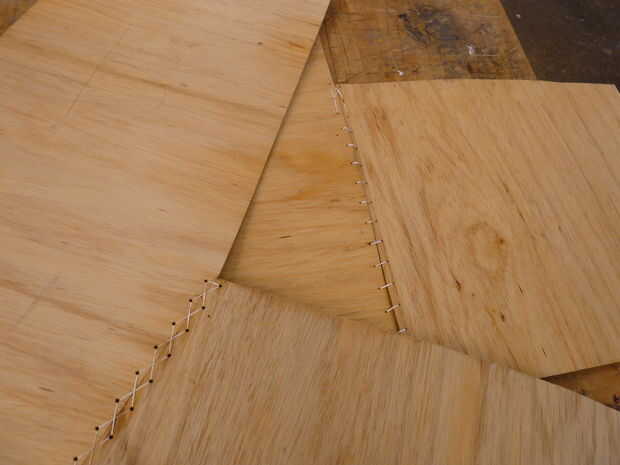

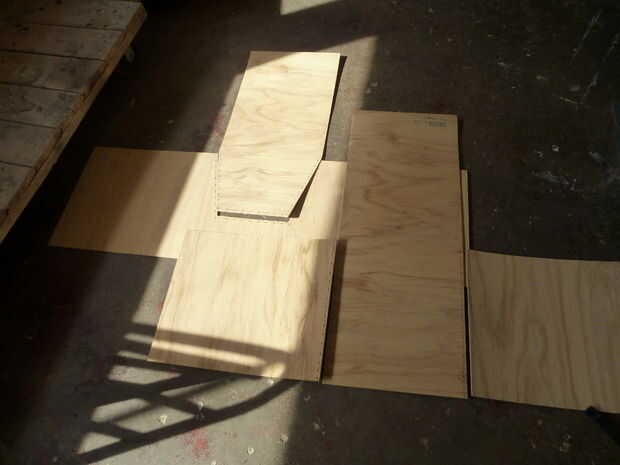

Para obtener la curva en dos direcciones tuve que armar la bandeja que tenía el grano en diferentes maneras.  Suturan piezas con hilo encerado (primer probado dental floss) que el parece no directamente sería superposición y crear un punto débil.

Me empape la madera por unos 4 a 5 horas antes de ponga para arriba en el molde y sofocar sin ninguÌ n pegamento.  Yo que se siente mas noche (o un par de noches) y luego suelte y espere a que la madera se seque lo suficiente para pegar.  Me han dicho que ayudaría poner algún paño de papel toalla o queso entre las capas de madera contrachapada para facilitar la desecación.  Yo uso un pegamento del formaldehído base de urea que viene en un polvo que se mezcla con agua.  Esto es importante por dos razones, primero porque es un pegamento a base de agua chupan la humedad restante de la madera que tenía que remojar tan drásticamente para conseguir curvas compuestas.  En segundo lugar, el producto de la reacción química que se produce cuando el cura de este pegamento es amoniaco, que ablanda la lignina en la madera, lo que los hace más maleables.

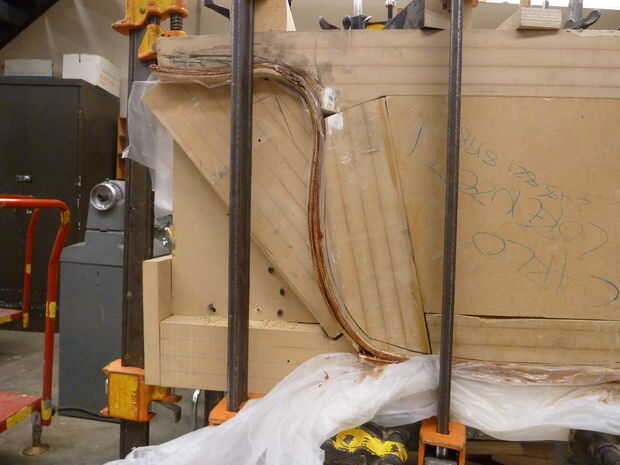

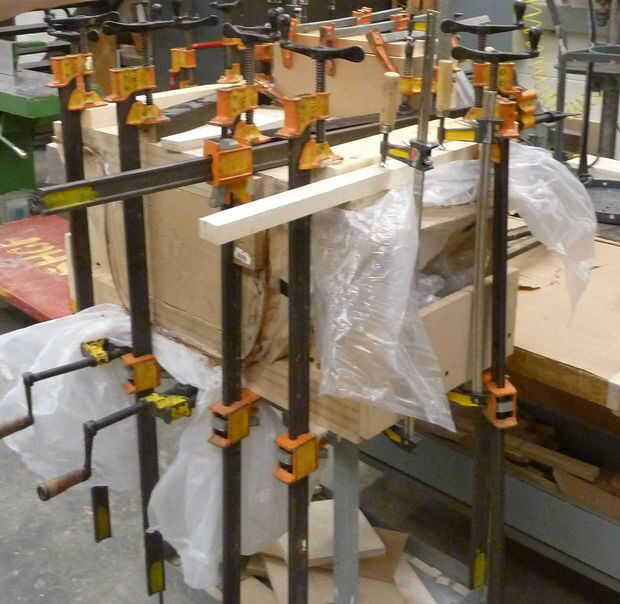

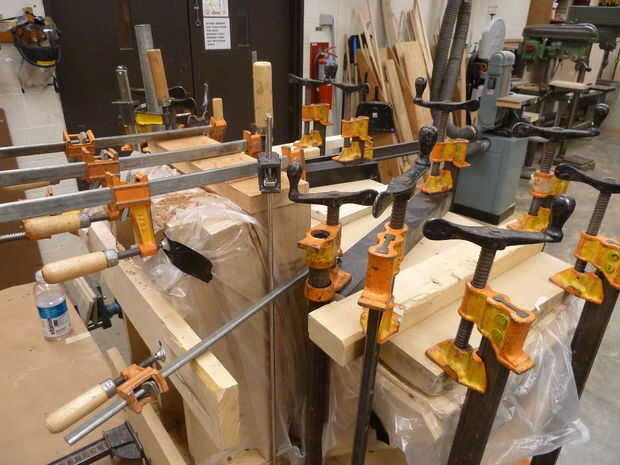

Una vez suficientemente seca como para el encolado de la madera contrachapada I capa de cada superficie de unión con una capa gruesa del adhesivo surupy, volverlos a montar juntos y fijarlo con la abrazadera a en el molde.  Puse una capa de dropcloth (polipropileno) entre el MDF y la madera contrachapada en ambos lados para evitar pegar el cierre del molde, también de cera el infierno fuera el MDF.

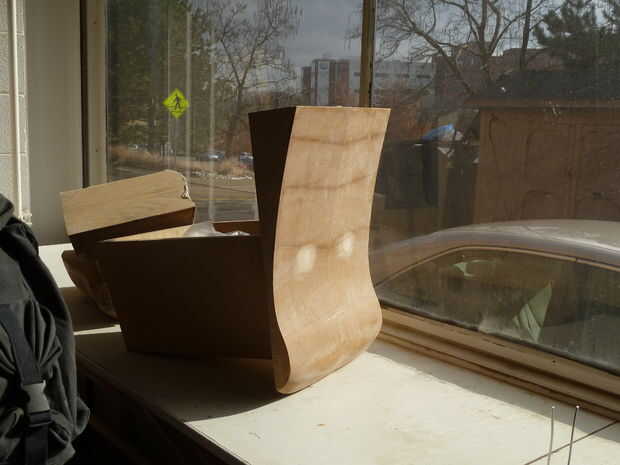

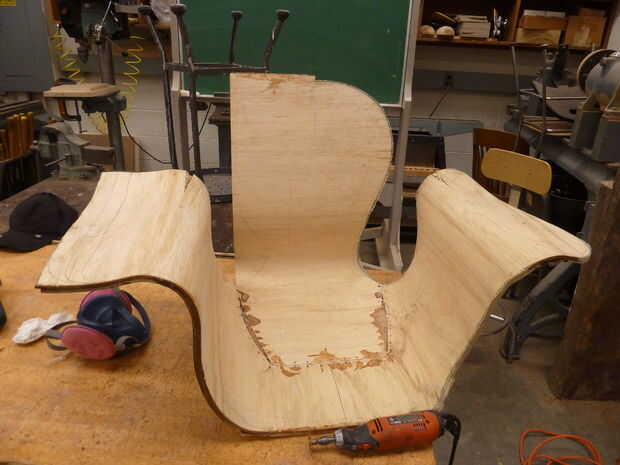

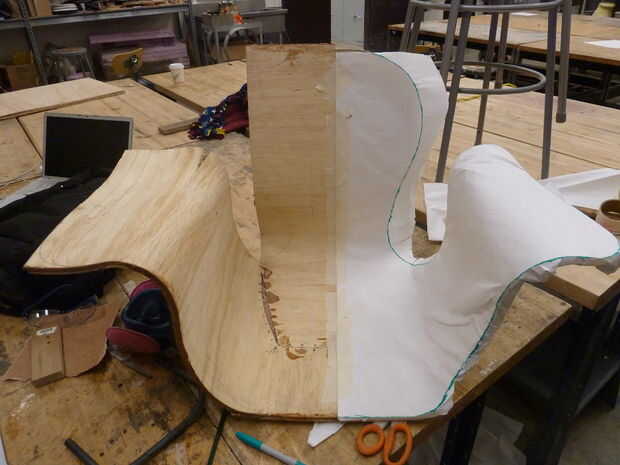

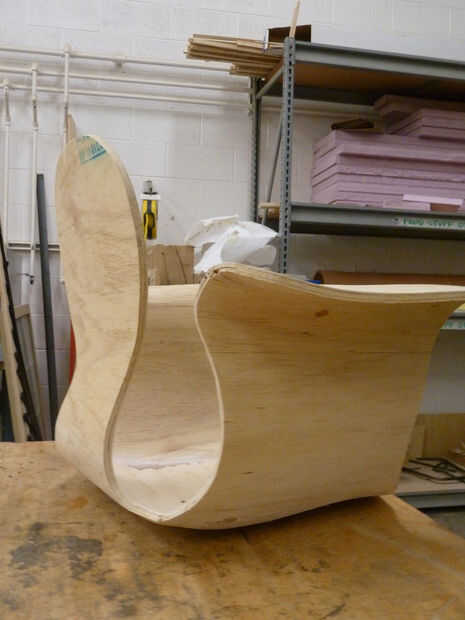

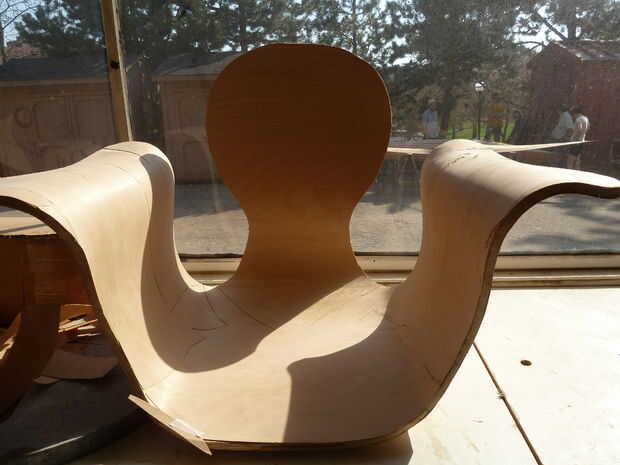

4. me sale el formulario fuera del molde y esbozar las curvas quiero hacer sobre la mitad de la silla, corte las líneas (jigsaw, dremel con disco de corte de madera) y luego un trozo de papel las líneas al otro lado del espejo.  Consigue un lijado basto y luego aplico la chapa del libro en rústica, que no es ideal y se puede ver donde quería doblar en sí mismo y tuve que cortarlo con una navaja para hacerlo se encuentran en la superficie.

Con tiras de supuesto lija golpeó el borde de lustrador de zapatos estilo redondo sobre un poco y luego lo había engrasado hacia abajo.

5. la base de acero también tiene origen digital.  Primero moldeó las curvas, luego los proyecta planos al plano de c e imprimir en un plotter de 3'.  A partir de ahí fue cuestión de doblar la 1/2" caliente laminados de acero a juego con los dibujos de trabajo y MIG soldadura juntos.  El eje de balancín se acuña (el frente es más ancho que la parte de atrás) creo que hace más fuerte... Las dos piezas que hacen que el eje de balancín fueron rodadas.  El metal lijar con curso, medio, tela de esmeril fina, lana de acero 0000 y luego sella con un esmalte claro rustoleum (no muchos metal fotos porque quería mantener esta enfocada en la madera)

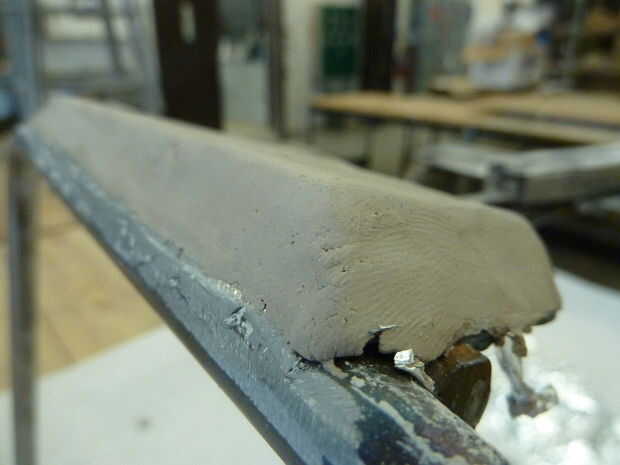

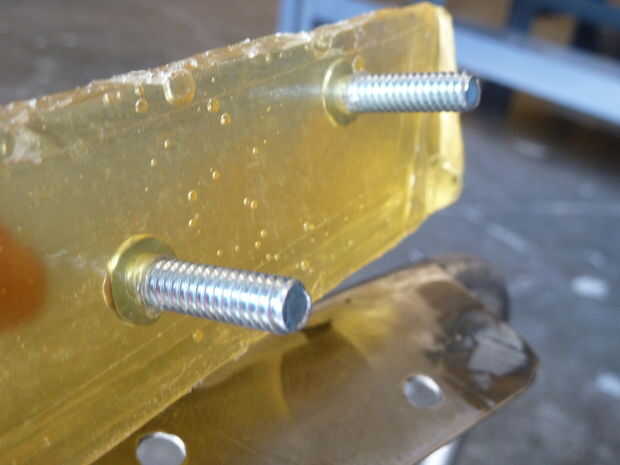

6. para obtener la goma montajes de choque hecho montículos de arcilla de aceite en el marco de y presiona la silla, luego hizo un molde de las partes y echado un durómetro de 80A en ese molde, suspender Transporte pernos sobre el molde que sería alinearse con los agujeros en el marco.  Las monturas de goma laminadas con el contrachapado y luego fijadas a la estructura metálica con tuercas.

Eso es mi abuelo sittin la silla, que solía ser vendedor de Herman Miller... La última imagen es una impresión de contacto de 8 x 10 de mi exposición de la tesis, tomada por mi padre.  Terminó con tres iteraciones de madera contrachapada doblada desde el mismo molde, el último ser el eje de balancín con alas.
