De imágenes de RM de campo eléctrico: modelado de la estimulación magnética transcraneal (5 / 5 paso)

Paso 5: SEMCAD X: ver resultados

En este último conjunto de pasos, aprenderás cómo ver los resultados de su simulación.

  1. Empezar por ir a "Resultados" y luego haciendo clic en "Campo total", como se ve en la primera imagen.
  2. Siga haciendo clic derecho "E(x,y,z,f())" y seleccionar "loncha campo vista" como se ve en el cuadro azul y verde de la misma imagen.
  3. Esto traerá para arriba un cuadro de diálogo, haga clic en "Siguiente".
  4. Haga clic en "Siguiente" otra vez en el siguiente cuadro de diálogo.

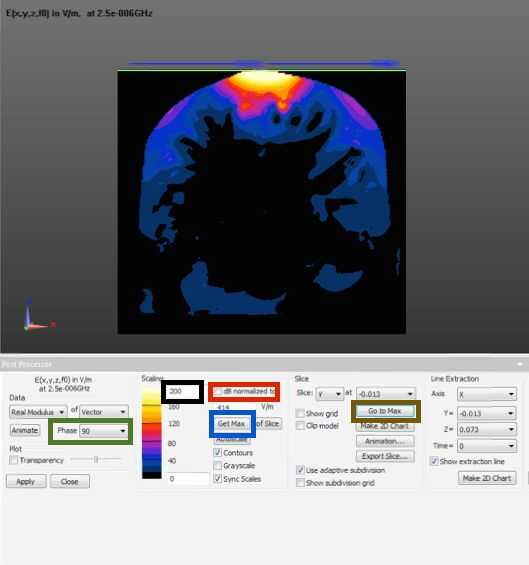

  5. Cambiar la fase de 90 grados como se ve en el cuadro verde de la segunda imagen.
  6. Presione el botón "Obtener Max" visto en el cuadro azul de la segunda imagen.
  7. Presione el botón de "Ir a Max" en la caja marrón de la segunda imagen.
  8. Desmarque el campo "dB normalizada a" como se ve en el cuadro rojo de la segunda imagen.
  9. Entrar en "200" como se ve en el campo de entrada de datos en la caja negra de la segunda imagen.

Ahora se puede ver el campo eléctrico. Las porciones amarillo brillantes representan porciones del modelo de cabeza con más de 200 V/m y las regiones negras representan porciones del campo con 0 V/m. Si usted está interesado en aprender más sobre lo que puede hacer con SEMCAD X o cómo puede visualizar sus datos, juego alrededor con las diferentes herramientas en la barra de herramientas de modelado o consulte el Manual de X SEMCAD.
