De desechos al arte - el proyecto de la ventana (3 / 5 paso)

Paso 3: Hacer el cableado

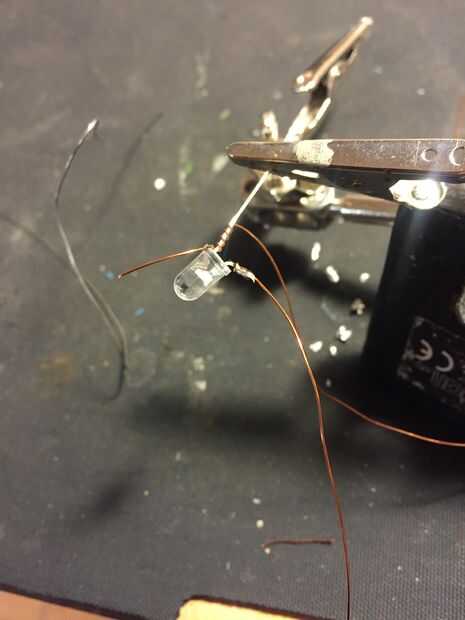

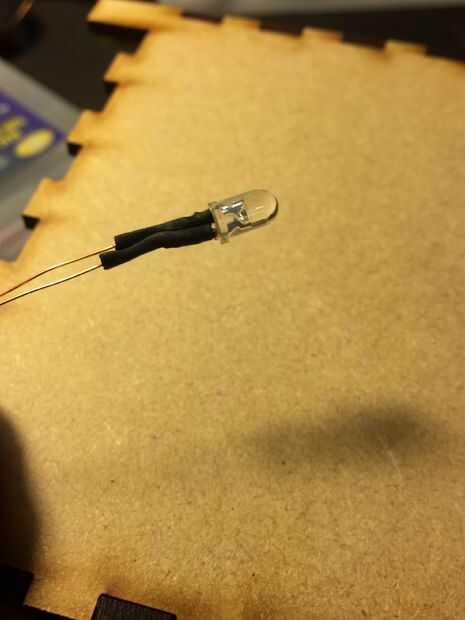

Comenzamos con soldar todos los LEDs al cable esmaltado. Unos LED a la vez en pedazos más pequeños del cable aproximadamente medio metro de largo. Entonces nosotros les soldadas juntos a filamentos más largos y finalmente aislar todo con contracción de tubo y esmalte de uñas. Recuerde poner todos los lados además de los LEDs (patas largas) el cable del mismo y todas las partes de la tierra a un alambre separado.

Esto fue un poco de un dolor, usamos lo que sentía cientos de LEDs y tratando de no obtener todo enredado para arriba.

Para controlar el LED que descoloraría que necesitábamos un microcontrolador y por qué no usar el Arduino ya que estamos familiarizados con ella. No entraré en detalles sobre cómo programar ya que existen otros grandes instructables para. Pero te diré cómo hemos conectado.

Puesto que el Arduino puede manejar sobre una salida de 5v y 500mA de potencia no es la solución ideal para alimentar los LEDs directamente por lo que en lugar construimos un circuito simple con los reguladores de potencia y fuente de energía externa. El programa de Arduino luego abre y cerrar los reguladores para que los LEDs se pulsan. Nos donde utilizando varios hilos diferentes de LEDs y quería que pulso diferentemente y por esta razón utilizamos el regulador.

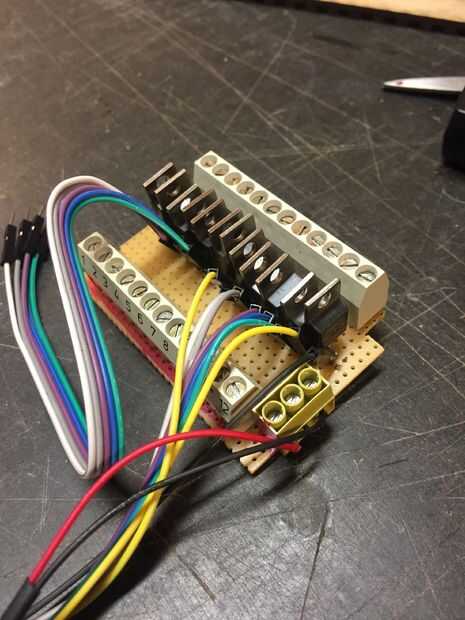

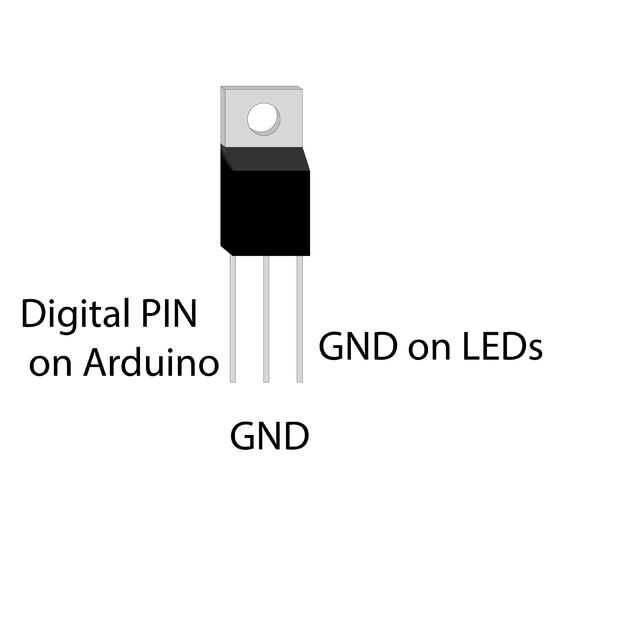

La conexión a cada uno es bastante simple, el digital del perno de la Arduino escribe un alto tan a menudo y está conectado a la izquierda del regulador. La pierna del centro de ella está conectada a tierra y la pierna derecha está conectada al lado negativo de la cadena de LEDs. Puesto que hemos querido que sea fácil de conectar montamos una lista del tornillo a la Junta para conectar los hilos de LED. Uno para el lado positivo y uno para tierra.

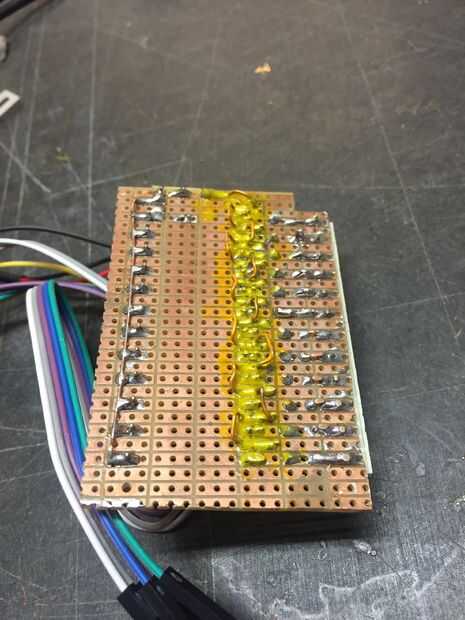

En la tabla puedes ver los que conectamos todos los motivos al común y, a continuación, la fuente de alimentación externa al circuito.
