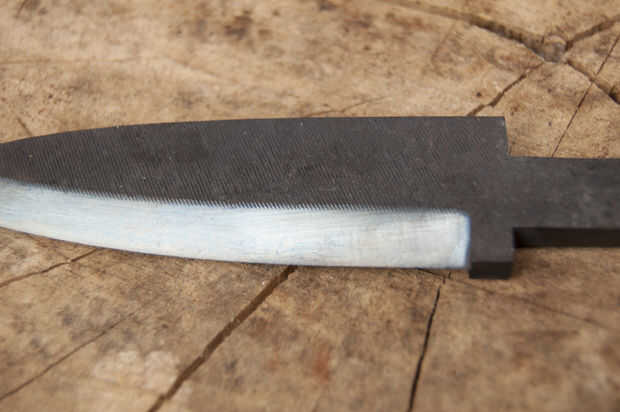

Paso 7: Temple y revenido
El endurecimiento se realiza mediante un tratamiento térmico llamado "Temple".
Temple consiste en calentar el acero de alto carbono y enfriar rápidamente.
Después de Temple, el acero es muy quebradizo.
La fragilidad (y dureza) se reducen en un tratamiento térmico llamado "Temple".
Temple es un tipo especializado de recocido.
Hay muchas formas de Temple y revenido cuchillos, todos dan resultados diferentes.
Voy a utilizar la forma más directa.
Amortiguamiento de

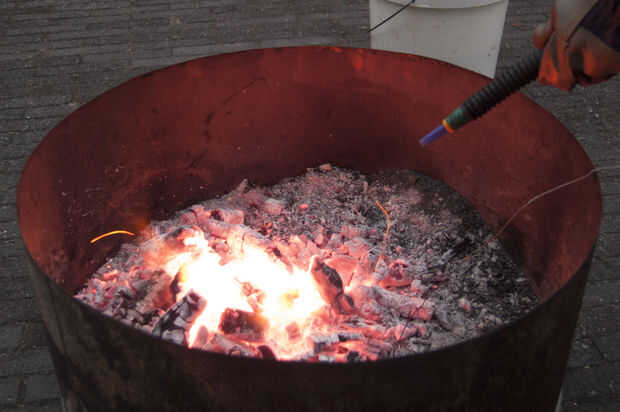

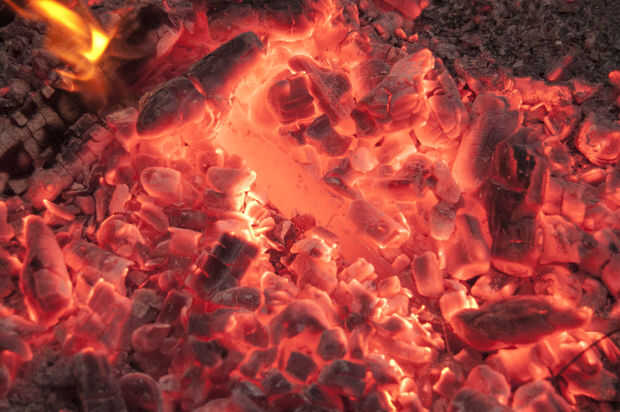

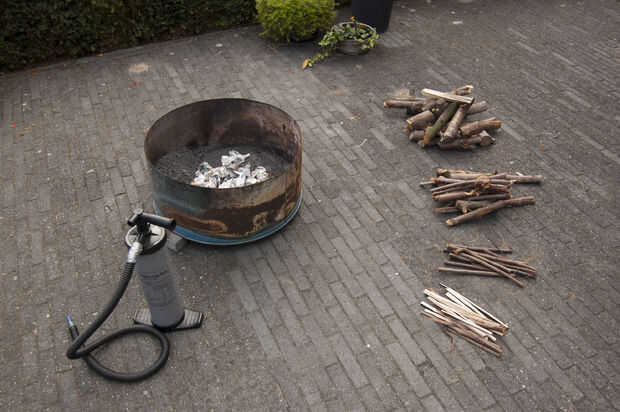

Calentar la hoja uniformemente a la temperatura austenitizing.
Mantenerla a temperatura austenitizing durante unos 3 a 5 minutos.
No el calor la espiga entera.
El extremo de la espiga debe permanecer suave, por lo que puede ser martillado más tarde.
Sujete el extremo de la espiga con una pinzas.
Utilice guantes de trabajo para proteger las manos contra el calor

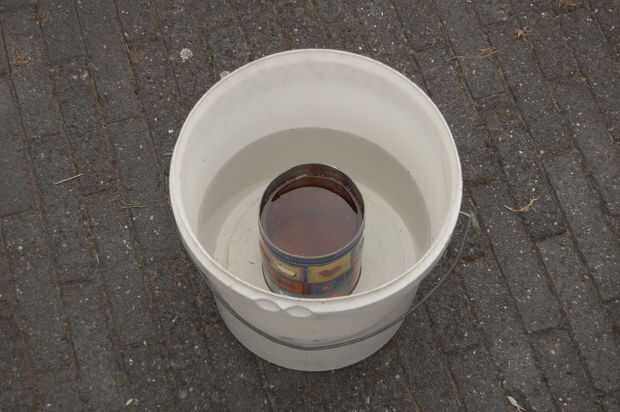

Rápidamente baje la punta de la cuchilla primero en un recipiente de aceite resistente al calor.
La hoja debe estar a temperatura austenitizing cuando sale el aceite.
Utilizar un volumen suficiente de aceite vegetal o mineral.
Usé unos 2L de aceite de girasol, pero también puede utilizar 4L o más (para un Temple más uniforme).
Mueva la hoja para acelerar el proceso de enfriamiento.
Deje la hoja en el aceite hasta que se haya enfriado a sobre temperatura ambiente.

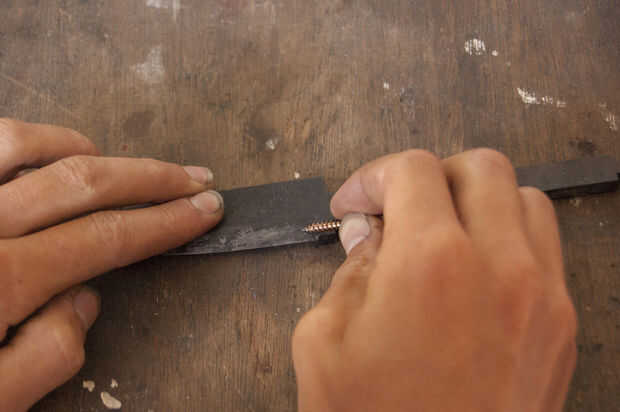

Ver si la cuchilla endurecida por rayar la hoja y espiga con un tornillo o broca.
El tornillo debe descremada sobre la superficie de la hoja, dejando apenas una huella cero.
Debe ser mucho más fácil hacer una marca de cero en el extremo de la espiga.
Si la hoja no endurece, o bien no estaba a temperatura austenitizing cuando se apaga o no enfriar rápido suficiente (suponiendo que la hoja fue hecha desde un archivo de acero de alto carbono).
Si la hoja no enfríe lo suficientemente rápido, tratar por inmersión en agua o salmuera (agua con sal de 7 a 10% en peso).
Resultado de agua y salmuera de enfriamiento rápido (agua x 3 y casi 6 veces más rápido que el aceite de la salmuera).
Sólo probar un agua - o Temple de la salmuera si no funciona un aceite quench, porque estos quenchants son más probable que pueden agrietar.
Revenido
El color del acero que da una indicación de la temperatura que se calienta el acero.
Eliminar la escala de bisel, columna vertebral y tang con papel de lija para que el color del acero será visible cuando Temple.
Calentar la hoja 175-350° C durante aproximadamente 1,5 horas en un horno de cocina.
Una mayor temperatura de Temple produce un material un poco más suave con una dureza más alta, mientras que una temperatura más baja produce un material más duro y más frágil.
Recomiendo Temple en dos o más ciclos de 1,5 horas, debido a la inexactitud de un horno de cocina.
Por ejemplo, si usted quiere templar la hoja a 250° C (rojo marrón):
Primero templar la hoja a 175° C.
Si el acero no llegó un marrón-rojo, genio otra vez a una temperatura superior.
