Dazzlers aire Hockey construir. (3 / 7 paso)

Paso 3: Puntaje gran tablero y código de Arduino.

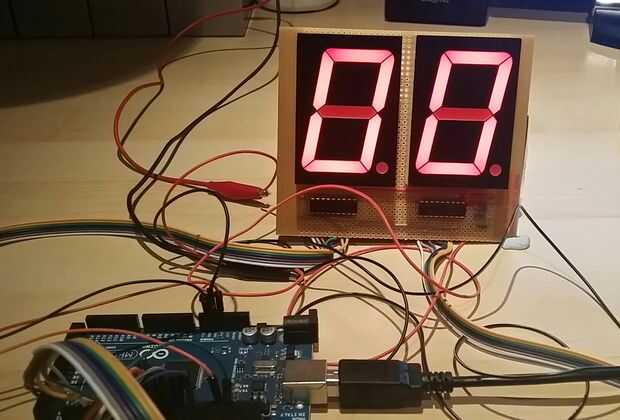

Inicialmente usé dos pequeños de 7 - segmentos muestra que puede ser alimentado directamente de la Arduino Uno o Mega.

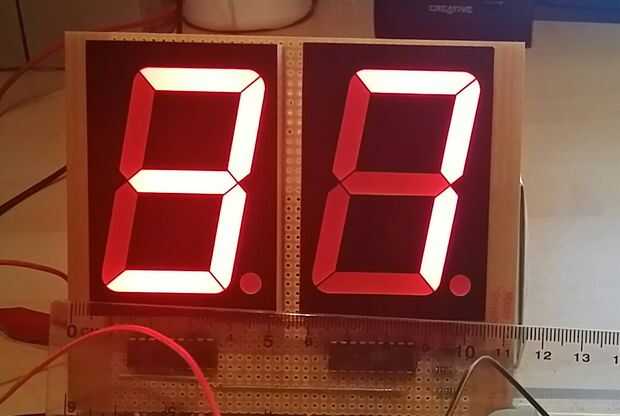

Sin embargo encontré algunos grande 4 x 7 cm muestra que sería más apropiado para la escala de la tabla.

Nota: Debido a cada uno de los 7 segmentos con 4 led en serie la tensión necesaria para encenderlos es aproximadamente 8 voltios a 200mA. El Arduino salidas sólo 5volts por lo que no se iluminarán los segmentos de las pantallas más grandes.

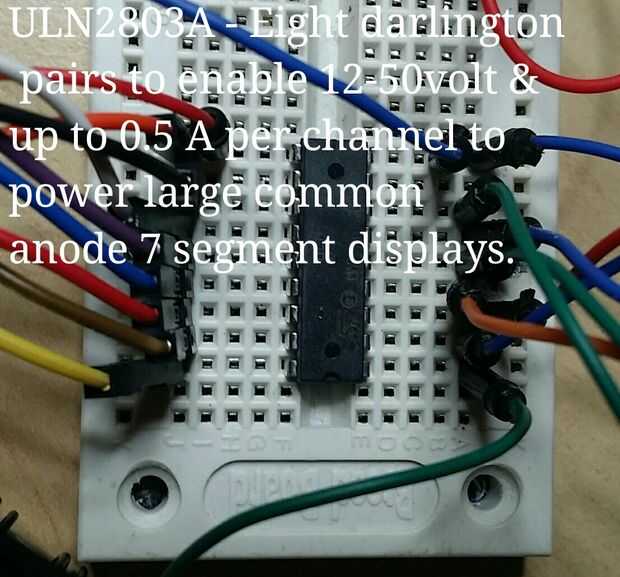

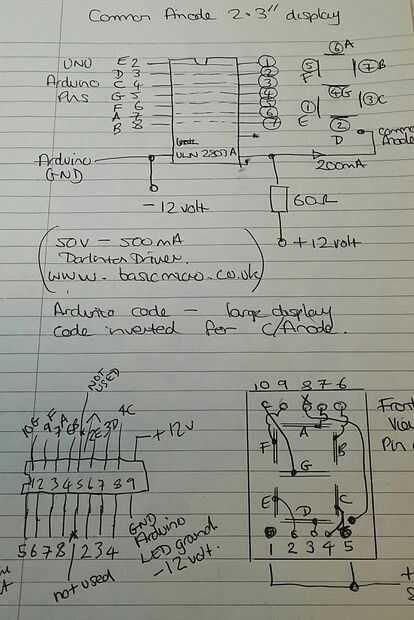

Encontré paquete IC ULN2803A - ocho pares de darlington para permitir 12-50 voltios y
hasta 500 mA por canal al poder muestra gran segmento 7 de ánodo común. Un IC requerida por la pantalla y una resistencia de 40-60 Ohm en la fuente de ánodo común de 12 voltios para limitar la corriente a la muestra a aprox. 200-300 mA. Eso es todo no hay otros componentes necesarios.

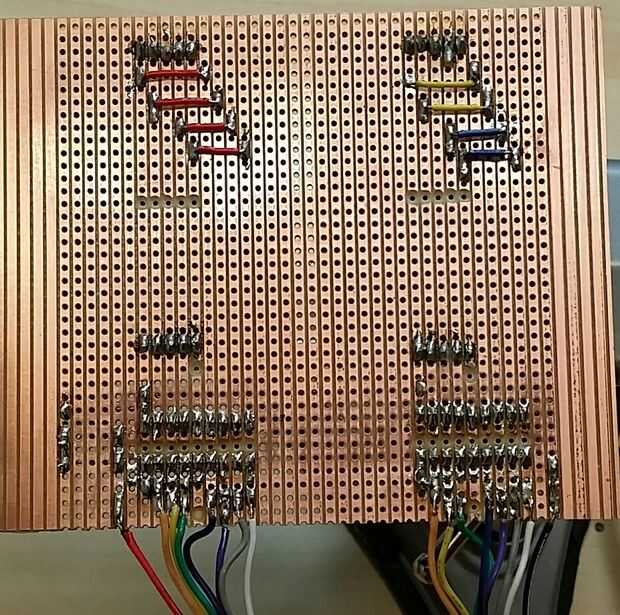

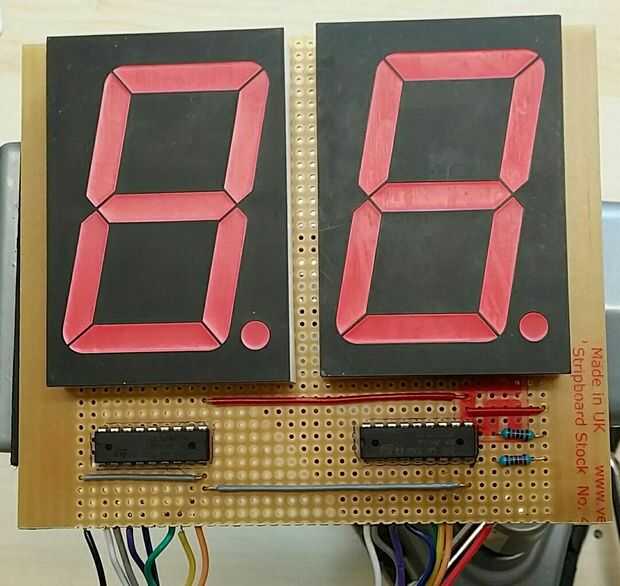

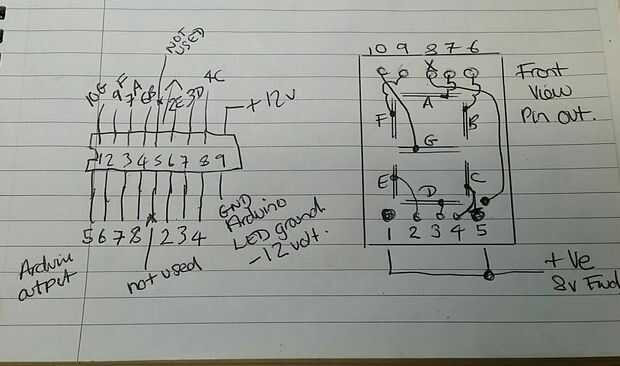

Consejo de vero yo solía montar y conectar las pantallas y el ULN2803A salida de Arduino MEGA.

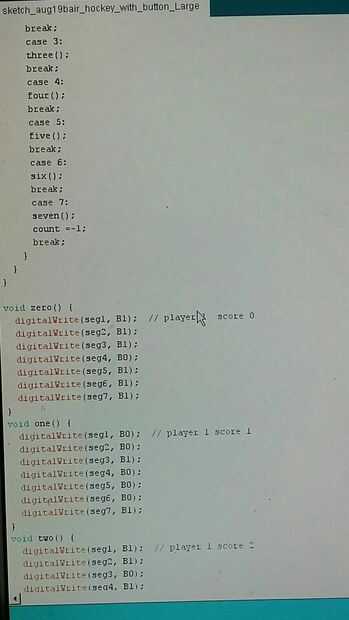

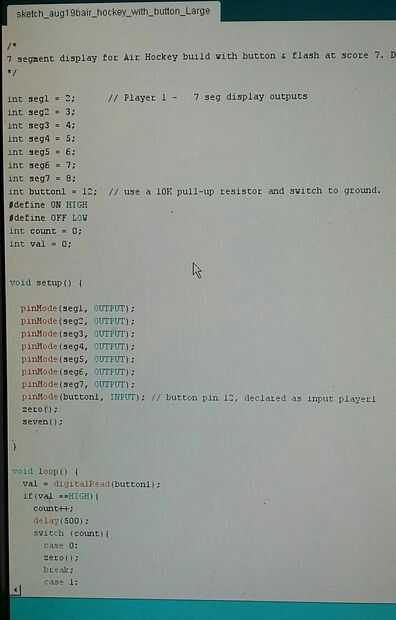

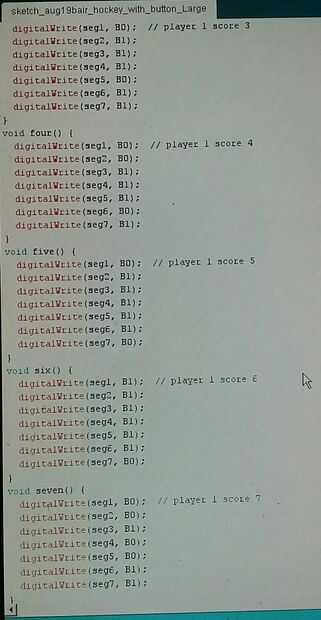

El código de Arduino: ver fotos del código para una pantalla.
Utiliza el interruptor - caso 1, 2, 3-7 a paso a través del código para configurar las salidas a 7 - segmentos para la indicación cuando una entrada digital se aplica al pin 12.

Código adicional se añadirá más adelante en la construcción para el soplador ventilador temporizador, sonido y efectos de iluminación.
