Paso 2: Construir el circuito

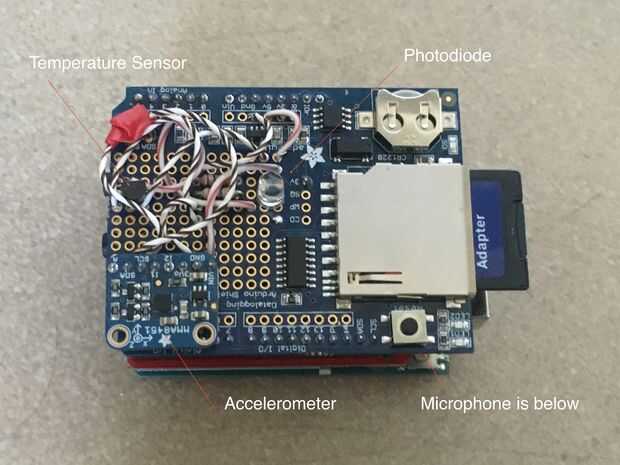

El siguiente paso es construir y el circuito de la soldadura. El circuito no es especialmente complicado o extenso; debe ser fácilmente posible montar todos los componentes en las áreas de creación de prototipos de los tableros. Recomendamos colocar el micrófono en el escudo de espectro para la facilidad de acceso, y es importante que los sensores de luz y temperatura terminan en el tablero superior (para que sean capaces de detectar eficazmente el medio ambiente). De lo contrario, sin embargo, opciones de diseño son hasta usted.

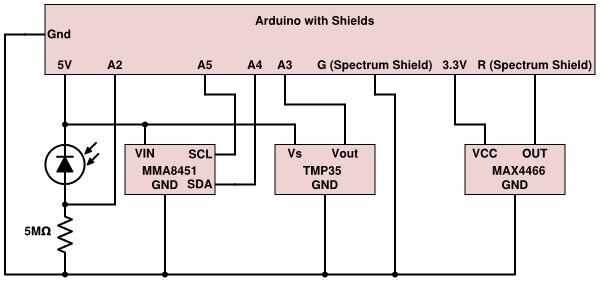

La porción del fotodiodo del circuito es un circuito bastante estándar para la medición de los niveles de luz. Un análogo simple lee el pin que a2 servirá para encontrar el nivel de luz de 1024. Si usted encuentra que sus valores son consistentemente alta o baja, experimente con diferentes valores para la resistencia. Elegimos nuestra resistencia de tal forma que en una habitación moderadamente iluminada podemos leer valores de alrededor de 400.

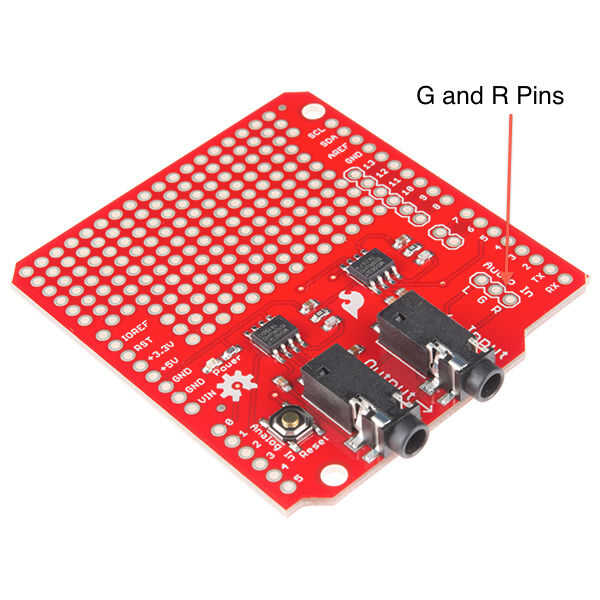

El sensor de temperatura genera un voltaje que aumenta linealmente con la temperatura en grados celsius (con un cambio para éste pueda ser efectivo por debajo de 0° C). Los otros elementos del circuito principal son asimismo simples en cómo funciona su sistema de circuitos; la mayor parte del trabajo se realiza en el bosquejo necesario para leer los datos. Para el micrófono, la salida directamente a la patilla de R en el escudo de espectro de soldadura elimina la necesidad de utilizar al conector de entrada en el lado (y el uso de adaptadores adicionales).
Por supuesto es posible cambiar los pines utilizados por los diferentes sensores con algunas restricciones. El acelerómetro utiliza el I2C protocolo, por lo que deberá permanecer en los pines A4/A5 o los pines SDA/SCL. También es importante tener en cuenta que el escudo de espectro utiliza los pines A0 y A1, por lo que es aconsejable utilizarlas de cualquiera de los sensores.
