Paso 5: Experimento 1: medición de la luz cambia de día a noche

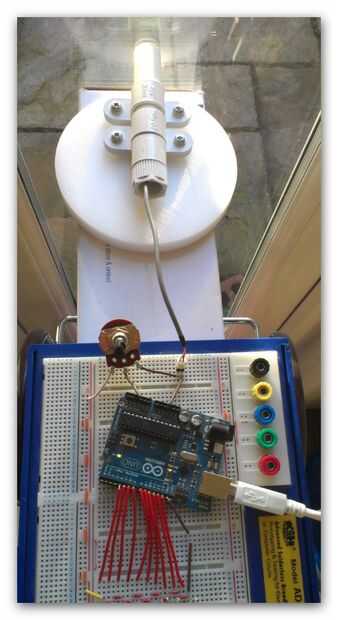

Configurar el circuito para que la LDR está apuntando hacia una ventana (ver la primera foto en esta sección).

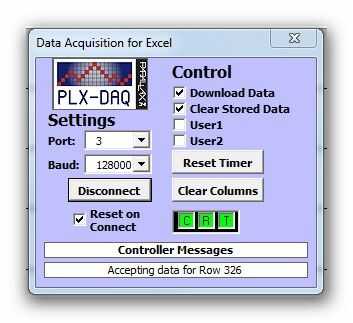

Cuando abra el archivo de Excel y luego conecte el cable USB - una vez que el Arduino ha sido reconocido el LED empezará a moverse luego para iniciar la recogida de datos en Seleccione Excel el botón conectar en el PLX-DAQ panel (segunda foto)
Dejar todo funcionando de tiempo desea (Ten en cuenta que cuanto más tiempo la izquierda más datos se recogerán) sin embargo debido a la naturaleza de este experimento tendrá que ser mucho tiempo ya que una pequeña cantidad de datos no te dice nada.
Condiciones de ensayo:
- Lecturas donde desde las 18:59:04 hasta el 20:51:37 aproximadamente 2 horas
- Durante las lecturas del período 15.164 de colección donde toman
- Tiempo en fino - sin lluvia

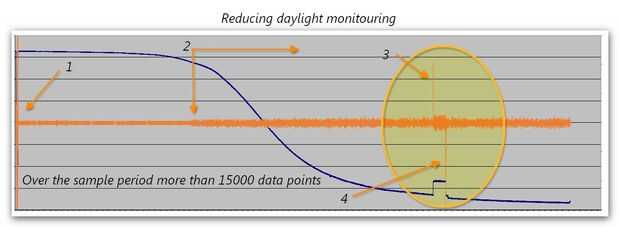

- La trama de datos es la línea azul en el gráfico
- La línea naranja es el argumento de la diferencia entre el valor actual y el precedente (diferencial)
Observaciones:
Hay cuatro áreas en la tabla que muestra los puntos de cambio. como sigue
Punto 1:-
Esta es una sección de prueba para asegurarse de que el sensor estaba trabajando - puse mi mano sobre el extremo del tubo
Punto 2:-
La línea azul empieza a disminuir como la caída de los niveles de luz - de la trama diferencial se puede ver que la línea comienza a conseguir más ruidoso - creo que esto es debido a que mientras que el sol hasta el sensor todavía que es inundado de luz y como la caída de los niveles del LDR es capaz de recoger más cambios en los niveles de luz - causas posibles estrellas laterales luces de las casas de vecinos etc..
Punto 3:-
Hay un definido aumento en los niveles de luz en 20:43:19 donde el tiempo de respuesta del sensor aumenta de 59 milisegundos a 110 milisegundos esto no parece mucho, pero si nos fijamos en el cambio diferencial que va desde -2 a 41 un aumento de 43 milésimas y marca el comienzo de la luz aumentan.
Punto 4:-
En 20:44:33 que las lecturas van desde 134 hasta 79 una caída diferencial de 58 milisegundos y marcas un retorno a la luz normal los niveles de reducción en el resto de los datos.
CONCLUSIÓN:
Niveles de luz caen uniformemente con el tiempo, pero es posible recoger cambios más pequeños ya que se vuelve más oscuro debido al aumento de la sensibilidad del sensor.
El aumento de niveles en un período de 1 minuto 14 segundos a partir de las 20:43:19 tengo que esto es debido a una luz de seguridad al final de nuestro jardín de una distancia de 20 metros de distancia. La luz se encuentra a venga y permanezca encendida durante aproximadamente 1 minuto que le queda a la duración en la tabla.
Es posible aumentar la sensibilidad, haciendo el interior de la pantalla negra en lugar del plástico blanco que se utiliza actualmente.
Resumen
Creo que las obras de sensor grande, detecta cambios de luz mucho mejor de lo esperado y fue capaz de captar cambios a bastante distancia, sería bueno intentar otro tipo de posible sensor un arreglo de diodos (básicamente LDR establecida para detectar las diferentes frecuencias de la luz)
