Paso 8: Schieberegister
Diesen für Schritt du Brauchst : den bisherigen Aufbau, 1 x Schieberegister, Steckbrücken für protoboard, Kabel en beliebigen Farben (nicht putrefacción und nicht schwarz, Farben dienen der Kodierung)
Das frambuesa Pi bringt eine Menge una mit belegbaren pines GPIO de frei. Será del hombre sin embargo viele LEDs zur Ausgabe nutzen, sind diese GPIO Pins nicht immer ausreichend und man muss sie erweitern. Hierzu bieten sich Schieberegister, welche über total nur drei der GPIO Pins gesteuert werden und trenzado acht Ausgänge liefern. Die Schieberegister können außerdem verkettet werden und liefern así beinahe beliebig viele Ausgänge. Außerdem erleichtern die Schieberegister auch die Programmierung und Verkabelung total, da sie die Funktionalität bündeln.
* Zusatzwissen * Im Rahmen este tutoriales soll diese Detailtiefe ausreichen. Weitere Informationen zu Schieberegistern und der equipo gibt es auf dieser Seite: http://www.mikrocontroller.net/articles/AVR-Tutorial:_Schieberegister
Die Informationen zum Anschluss der Schieberegister un das frambuesa Pi können dem clavijas entnommen werden (https://www.sparkfun.com/datasheets/IC/TPIC6B595.pdf). Da morir Bezeichner der einzelnen Pins aber ständig teniendo, wird im Rahmen este tutoriales nur beschrieben, wie die einzelnen Pins des Schieberegisters mit dem frambuesa Pi verbunden werden müssen.

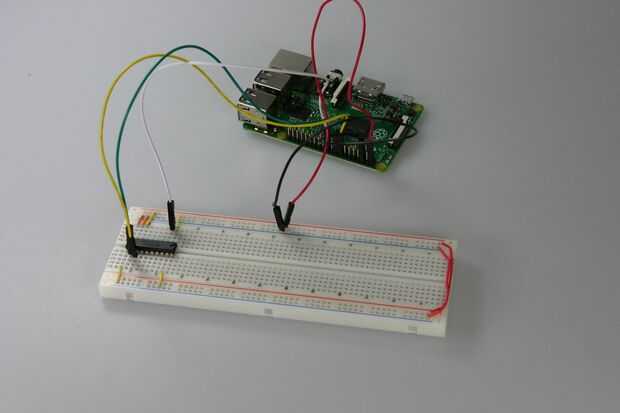

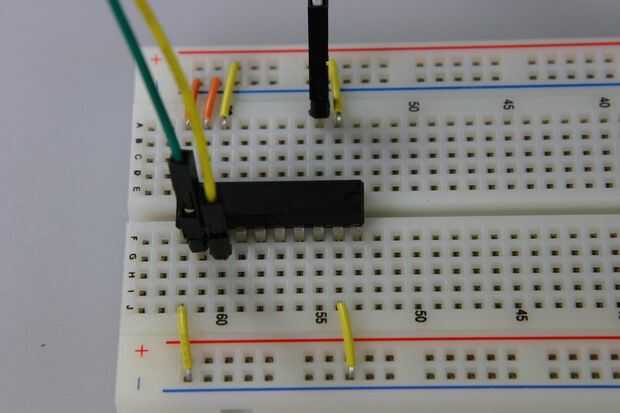

Zunächst muss das Schieberegister mittig auf das Steckbrett aufgebracht werden. Dabei sollte der ausgeschnittene Halbkreis (siehe erstes Bild) auf der Oberseite des Schieberegisters nach enlaces escolar. Die Nummerierung der Pins erfolgt jetzt von unten nach rechts und dann von oben rechts nach enlaces.
- Zunächst werden die Pins 2 und 8 des Schieberegisters mit der 5V-Leiste des Steckbretts verbunden.
- Mueren los pines 9, 10, 11 y 19 des Schieberegisters mit der Masse-Leiste des Steckbretts verbunden.

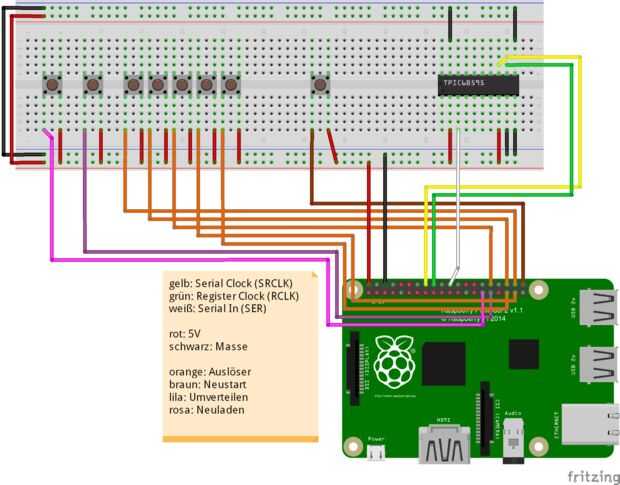

- Der de cuanto monja Anschluss un das frambuesa Pi. Dazu werden
- Des del PIN 3 Schieberegisters un Pin 22 (25 MCI) des frambuesa Pi
- Pin 12 des Schieberegisters un Pin 18 (24 BCM) des frambuesa Pi und
- PIN 13 des Schieberegisters un angeschlossen de frambuesa Pi des Pin 16 (23 BCM).
