Paso 11: Encontrar un recinto

Selección de recinto
A pesar de algunos conceptos impresionantes en mi cabeza, limitaba a recintos que fueron razonablemente económico y fácil de tener en mis manos. Usted podría hacer su propio recinto, pero uno de mis objetivos es hacer que el reloj Cwik se ven muy bien, y mis habilidades de artesano no tan bueno.

En la selección de su gabinete, usted tendrá que considerar algunos aspectos:

1) necesitarás hacer agujeros en la superficie para empujar a través de los LEDs, y un agujero considerable es necesario para que el amperímetro en. Un material más pesado (como metal) puede ser más agradable, pero requiere un poco más de esfuerzo para cortar a través.

2) tiene que ser lo suficientemente grande como para albergar el microcontrolador ATmega, los potenciómetros (que pueden ser voluminosos decentemente) y espalda grande de amperímetro, junto con el resto de los condensadores, resistencias y cables sueltos. El más pequeño de hacerlo, el más agradable que se verá, pero el mayor esfuerzo se requiere para montar.

¿3) cómo se verá el reloj sentado en un escritorio o una estantería? ¿Los LEDs se verán fácilmente? Tan atractivo como el medidor analógico puede ser, yo diría que los minutos y horas son mucho más importantes para un usuario que lo leen los segundos. Debería ser más fácil ver los minutos y horas sobre los segundos. Recuerde, estamos construyendo un reloj funcional que realmente utilizará y confianza!

¿4) donde van los controles? Mayoría de los equipos electrónica a poner controles en la parte frontal de la unidad y a veces la parte superior. Raramente se encontrará controles y salidas a los lados del dispositivo. Con el fin de conseguir que el dispositivo parezca profesional, recomiendo tratar de pegar con no poner los controles a los lados. Cueste lo que cueste, hay que asegurarse de su potenciómetro o interruptor de ajuste de tiempo no bloquear fácilmente la visión de los LEDs o medidor analógico.

El recinto de la corte
La mayoría de recintos tendrán 2 piezas separadas, como el cuerpo y la cubierta superior. La colocación de los componentes puede requerir colocar elementos de ambas piezas. Ya sea asegurarse de que usted puede fácilmente separe los componentes de uno de los lados (recomendados), o tiene un montón de hilo flojo. Haciendo esto, la depuración y el mantenimiento será mucho más fácil si alguna vez tienes que crackearlo abrir en el futuro. En mi diseño, los únicos componentes en la parte posterior son la entrada de energía y el modo de ajuste de tiempo, que pueden ser desatornilladas.

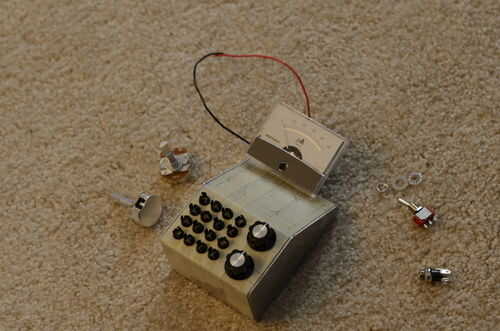

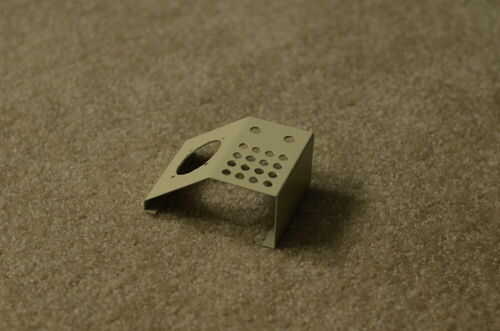

Después de encontrar la posición final para los LEDs, el medidor analógico, los botones, el interruptor de ajuste de tiempo y la entrada de energía, cubrí mi caja con cinta de enmascarar para que yo podría fácilmente dibujar/borrar posiciones para cortar. Usando un taladro y una dremel, fui capaz de cortar todos los agujeros necesarios en mi recinto.

Pintar la caja
Después de lijado hacia abajo los bordes ásperos, está listo para la pintura. Utilicé la pintura en aerosol brillante más barata que pude encontrar, en colores retro-tastic. Antes de pintar, comprobar que todos sus componentes en sus agujeros, le cupo posible que deba repintar.
