Curva/hackear un viejo ratón de bola para hacer un montón de sonidos como lo mueve. (1 / 4 paso)

Paso 1: Consideraciones previas y elegir el mejor ratón para utilizar.

Consideraciones previas

Si usted quiere entender completamente cómo funciona un ratón viejo, ver cómo la materia trabaja:
http://www.howstuffworks.com/MOUSE2.htm
Casualmente, utilizaron el mismo ratón como yo.

Por lo tanto, a partir de la base comprende conceptos básicos.
Sacó los fototransistores originales y pegado unos en forma de Led común.
La señal de los sensores originales era débil, los nuevos sensores me dan más amplitud en la señal.
Sólo podría soldar cables finos a los sensores originales si usted tiene un sistema de amplificación buena.

Si lo hace, necesita distinguir el LED infrarrojo del fototransistor, uno a cada lado del disco del codificador.
¿Pero cuál es cuál?
Maneras de conocer:
El LED puede tener LD impreso en el tablero.
El LED brillará si el mouse conectado a un PC y ve con una cámara de teléfono móvil (no puede ver luz infrarroja con una cámara digital puede a simple vista)
El LED puede ser el uno transparente y el sensor típicamente rojo o rojo oscuro transparente.

Así que si quieres hackear los 3 pines del sensor saben que pines son generalmente: imagen1 + común - / sensor2 +
A soldar los cables a la patilla central y cualquiera de los otros dos.
Conecte el ratón a un PC, por lo lo acciona el led y un sensor.

Usted puede oír algo así.
Si no es así, sigue leyendo para el hacking completa que no involucra ningún equipo o el circuito original del ratón.

Elegir del ratón curva/hack:

He estado abriendo el caso de muchos.
Los sistemas más complejos de encodeing están dentro de viejos ratones de Logitech.
Epson hizo algunos codificadores de gran demasiado.

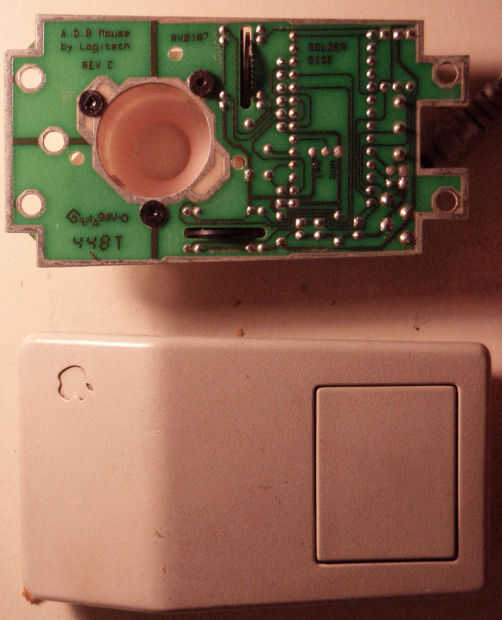

El que más me gusta es la de las fotos de este instructables.
Si comparas cualquier mouse "normal" su complejo de awsomely.

Diseñadores, profesionales de Logitech y gracias!
Hiciste grandes cosas en los años 80 y los 90 y keep rocking.

De todos modos el hacking es el mismo para cualquier ratón.

-dar DC al LED infrarrojo original.
-pegar un nuevo sensor en lugar de la vieja.
-armar todo en su lugar.
-cables internos hotglue y soldar los cables externos.

Así que cuando encuentre un ratón te gusta, se realiza este paso.
