Paso 1: Hardware

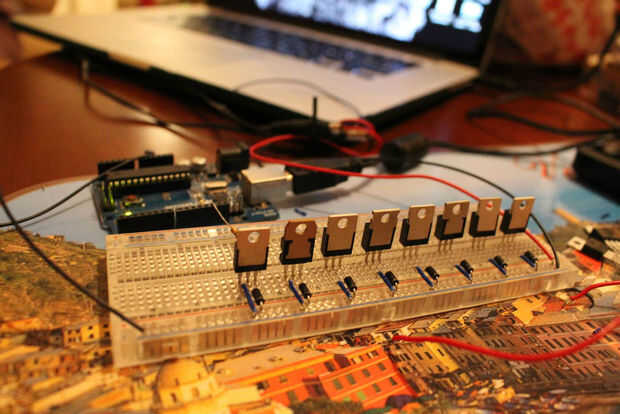

Para la creación de Hardware, tenemos que conectar todos los
piezas como esta:
Pin una salida de arduino a la pierna de Base del transistor a través del resistor de 1KΩ.
Luego conectamos la pata del colector del transistor a la tierra del solenoide.
Luego se conectaría el tramo de emisor a la tierra de nuestro circuito.
Entonces como se puede ver en la fotografía nos conectamos la pierna del ánodo del diodo de la pata del emisor y la pierna del cátodo a 48 voltios en nuestro circuito. En la placa que estamos usando el + tira a correr que la tensión que se activa los solenoides.
Este paso es para evitar que el voltaje no deseado recorriendo
Ir a la pata positiva del solenoide el + tira de la placa, con los 48 voltios en él.
Para la potencia utilizamos la + tira de la pata positiva de la alimentación y la - faja para el tramo negativo de la fuente de alimentación.

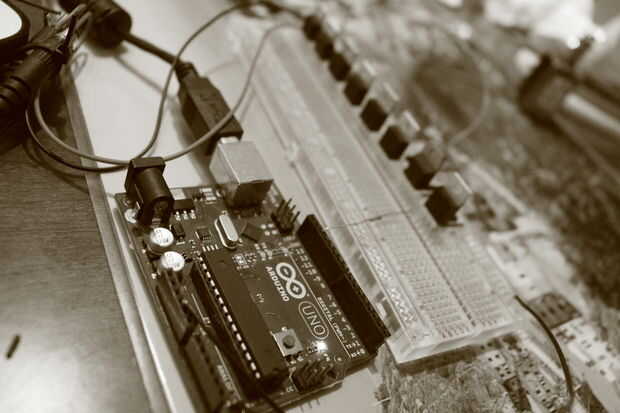

Para cerrar el circuito debemos conectar la tierra del Arduino a la - tira de la placa.
Entonces debemos multiplicar este proceso para todas las notas que queremos crear para el instrumento, para un Arduino uno el máximo pueden ser una octava, 12 notas. Pero todavía puede utilizar otra tabla como el debido y tienen más salidas.
