Cúpula de Edison bombilla (3 / 7 paso)

Paso 3: Diseño inicial (dimensionamiento de componentes)

Antes de que podemos empezar a hacer cualquier cosa, es importante para asegurarse de que todo va a encajar.

El primer paso es elegir una cúpula de vidrio de tamaño adecuado. El tamaño de la bóveda depende de dimensiones de la bombilla y socket elegido y el espacio deseado alrededor de él.
Bombilla de Edison: 2,625" diámetro x 5,3125" altura
La luz toma: diámetro 1.5" x 2,25" alto
Decidí que quería que la distancia entre la parte inferior de la bombilla y la lámpara de base igual a la distancia entre la parte superior del bulbo y la parte superior de la cúpula de cristal. Ya que yo también quería 1/2" distancia entre la luz sí mismo y la base, esto significa que la altura total será de 2.5" + 5.3125 "+ 2.5 «= 10.3125» (doblé hasta 11" para dar a la bombilla más espacio). A continuación, quería que la relación de altura a anchura de la bóveda al igual de la bombilla, por lo que la ecuación siguiente me dio el diámetro de la cúpula proporcional:
Diámetro / 11 "= 2,625" / 5,3125"---> diámetro = 11" x 2,625"/ 5,3125" = 5.435 "
De esto, sabía que para conseguir una cúpula de cristal con una altura de 11" y un diámetro de 5.5" (que es, afortunadamente, un tamaño estándar).

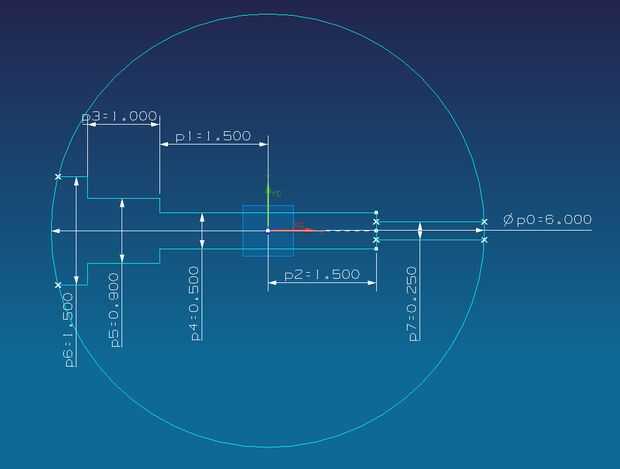

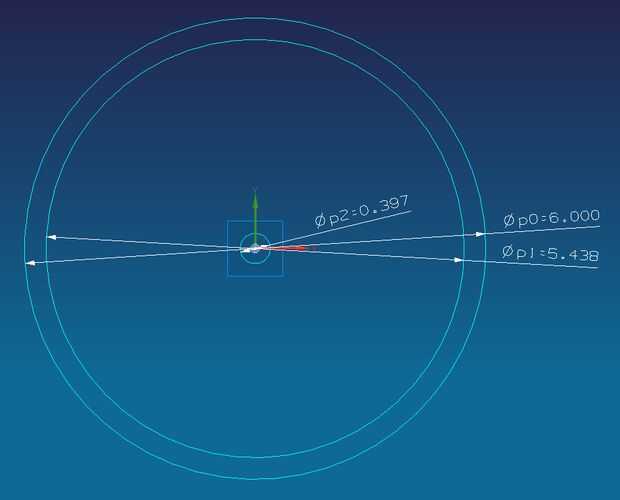

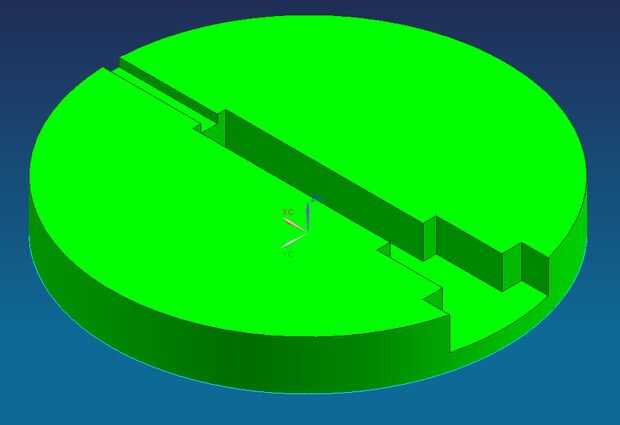

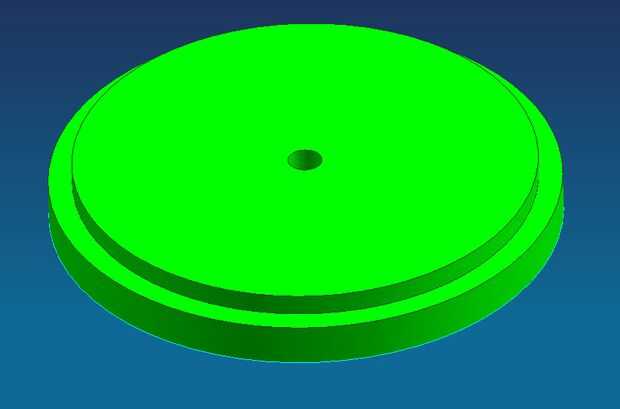

A continuación, el diámetro de la cúpula permite determinar dimensiones finales de las dos piezas de base. Es importante tener en cuenta que puesto que las dimensiones de la cúpula no publicadas en el sitio web que lo compró, decidí esperar hasta que se envían para medir su espesor de pared y determinar si 5.5" dentro o fuera de diámetro. Resulta que las medidas de diámetro de 5.5" para el centro de la pared, que tiene un grosor de aproximadamente 1/32". Además, las siguientes dimensiones componentes eran importantes a fin de dimensionar las piezas base como se muestra en las imágenes.
Interruptor: 1,375 "x 1/2" placa de cara, cuerpo 7/8 "x 1/2"
Alambre: 1/8 "x 1/4"
/ 8-IP pezón: 3/8" OD

Una vez que todas las dimensiones se toman en cuenta, puede utilizar Coreldraw (o cualquier software) para crear el dibujo de vectores necesario para la máquina CNC de las dimensiones (con las modificaciones para diferentes componentes utilizas). Es decir, por supuesto, a menos que planee hacerlo manualmente, en cuyo caso usted hacer su cosa! : P
