Paso 4: Crear el modelo de casco

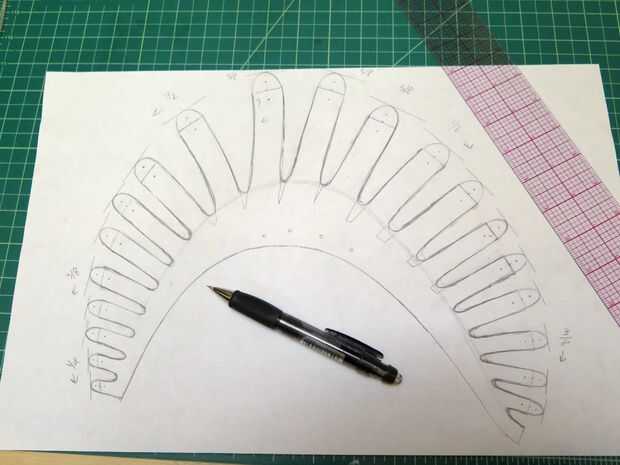

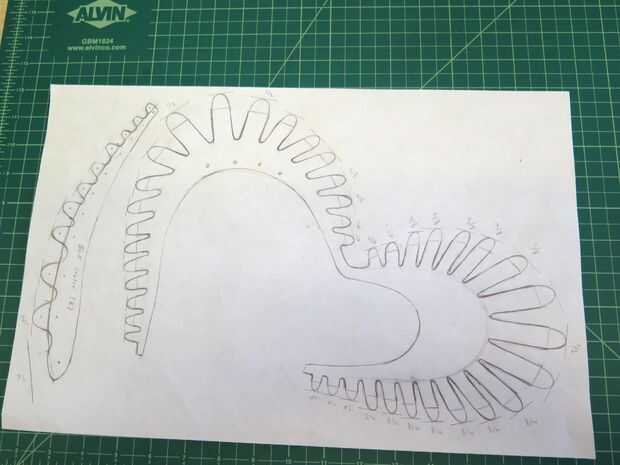

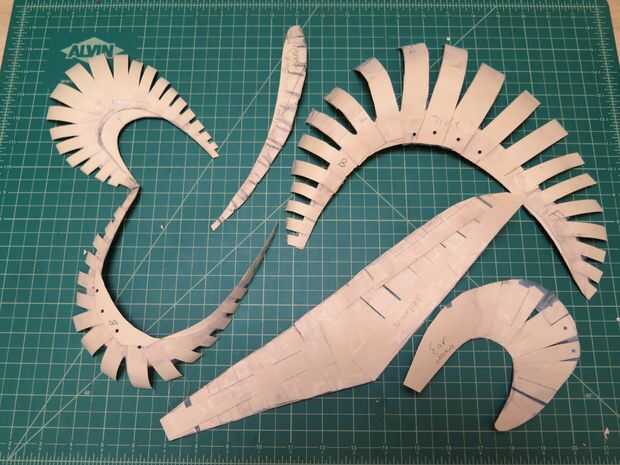

Una vez que todas las secciones del casco se separaron de uno al otro, me aplana hacia fuera y luego los trazó sobre el papel. (Para las piezas que había dividido simétricamente por la mitad, sólo necesitaba trazar una de las dos mitades). Usando una regla y un lápiz, limpiar las líneas de cada pieza, haciendo modificaciones cuando sea necesario. Donde yo había cortar las costillas aparte, he añadido una pestaña redondeada al final de cada costilla. Estas fichas se superponen y ser clavados juntos cuando la pieza está montada. He añadido pestañas un poco más a las costillas gruesas y las pestañas más cortas a las más delgadas, como se puede ver en la foto. También he marcado dos puntos sobre cada costilla 1/2", con un 1/4" a cada lado del corte línea/centro de línea de cada costilla. Marca de estos puntos donde van los agujeros para remaches.
Cuando todas las piezas del patrón se trazó y refinadas, me les analizan e importados en Illustrator para convertirlos en archivos vectoriales. Que localizar cada pieza con la herramienta pluma y ajustes estéticos más pequeños quería. Coloqué 1/8" diámetro fueron había marcado cada punto en las costillas. En los oídos, disminución de éstos sólo orificio por costilla sobre las nervaduras muy pequeño en cada extremo, porque dos remaches simplemente no caben. También puse un pequeño agujero de coser solo en el baño entre cada costilla en la parte central de la cabeza del patrón y las orejas. Estos agujeros le permitirá fijar el alambre más adelante.
Tomé la pieza para el panel de la parte inferior sólida había creado y recortar todo menos la sección que proporcione la base para las dos partes de cola trasera del casco. Entonces he creado líneas de agujeros de costura pequeña donde necesitaba unir trozos juntos (en las secciones de cola y los bordes de la oreja), como se puede ver en los archivos de vector que estoy incluyendo. Te mostraré cómo hacerlo con la herramienta de pincel de patrón en el siguiente paso.
También creé dos piezas completamente nuevo de patrón simple correas que son crucetas que van debajo de la parte central del casco para estabilizarlo y conecte la batería. Hacía 1" de ancho y 6.5" con dos orificios en el extremo de cada uno para fijar al casco (véase el archivo para la colocación de los agujeros).
Finalmente he creado nuevas piezas para los hilos de cuero y el alambre que cubra alrededor de la cara y conecte las orejas a las secciones de cola. Estas son sólo largas tiras de cuero con una fila de aberturas, corriendo por el centro para tejer el alambre a través de. Hice con la herramienta Rectángulo para crear dos tiras de 9" de largo por 1" de ancho y dos tiras de 24" de largo por 1/2" ancho. Para hacer las ranuras me dibujó una línea por el centro de cada tira y había aplicado un pincel de patrón. Voy a describir cómo hacer este pincel de patrón en el siguiente paso así.
* IMPORTANTE: Siempre que aplica el pincel de patrón a un trazado, asegúrese de que el relleno esté apagado! Si deja el relleno en, el láser corte una línea hacia abajo en el centro de su trayectoria una ruina su agujeros o rajas!
