Cubo del LED extensible 4 x 4 x 4 con 8051 de ejemplo de programa (2 / 7 paso)

Paso 2: diseño

Antes de empezar he encontrado no tengo suficientes transistores. Por suerte tengo uno de 4 a 16 decodificador IC llamado 74HC154N. Se adapta bien para reemplazar transistores más.

El 4 x 4 x 4 cubo led puede considerarse como matriz de led de 4 x 16. Por aplicación lógica de programa (x, y, z) se puede convertir como (d, z) donde el d 16 columnas de led, la z es de 4 capas / nivel de led.

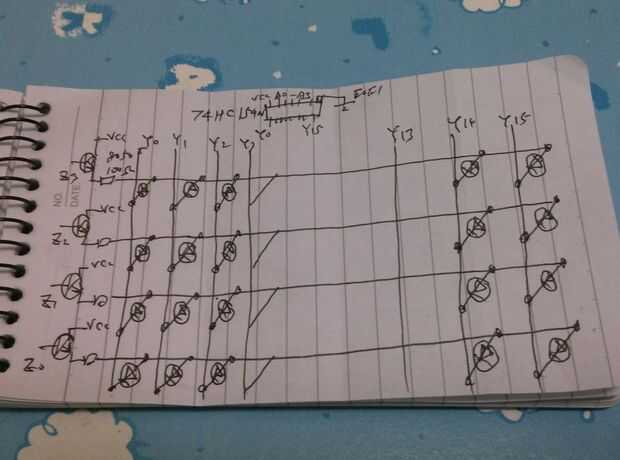

El nuevo circuito es como por debajo. Un 74HC154N reemplaza 20 transistores y 8 líneas de control se reduce a 4 líneas de control. Para ampliar a 4 x 4 x 8, utiliza una 74HC154N más para controlar 4 x 32 led.

Como la 74HC154N la salida baja como activo, todos los 16 pines de que Y0 a Y15 se conecta al cable negativo led. Para que el positivo del led se conectará con el emisor de los transistores npn.

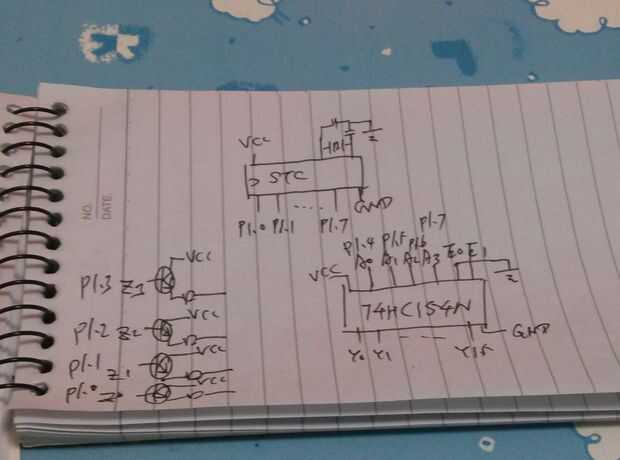

Mantener cuatro transistores como la entrada del eje de z, entonces utilice la entrada de eje y y la entrada A0-A3 de 74HC154N x cuatro. Lógica del programa es necesario. Usted podría luego el código.

La fórmula de conversión es simple como: x + y x 4. Por ejemplo, coordinar (2,1) = 2 + 1 x 4 = 6 que es el pin de salida Y5 de 74HC154N.

Y para activar Y5, primero convertir decimal 6 (6 pines) como binario 0110. Como el A0 A3 entradas son activo baja, el 0110 invierte a 1001. es decir, poner A0-A3 como 1001 se activan Y5 como bajo y evitar otros Y tan alto.
