Paso 1: Paso 1 - crear un cubo perfecto
La tolerancia para el cubo debe ser menos.01 pulgadas o sea visiblemente apagado.
El espacio en blanco de corte
Primero Búscate un pedazo de aluminio. Puede ser cualquier forma pero tendrá que llegar aproximadamente a 2 "x 2". Esto puede hacerse con una sierra de cinta horizontal o vertical. Empecé con un 4 "x 8" x 2 "en blanco e hizo un corte en la banda horizontal y luego otra vez por la mitad en la banda vertical Sierra.
El cuidado más que tomas en conseguir que corte recto perpendicular mejor para más adelante.

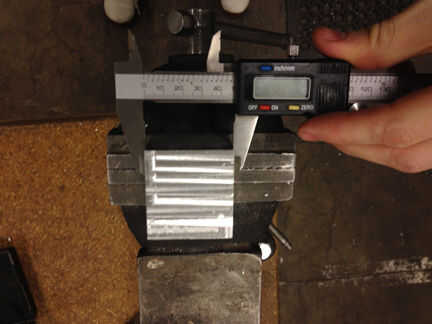

Mida el espacio en blanco con pinzas y obtener una idea aproximada de cuánto es de cada lado.
Frente al cubo
Esta fue la parte más delicada para mí; medida dos veces, corte una vez!
Comencé pasar mucho tiempo aprendiendo a cero todo el eje de la Tormach. Esto debe incluirse en la clase introductoria de la TechShop y ya debe estar algo familiarizado con este proceso. Asegúrese de comprobar ambos extremos de la mordaza para estar en Y0.00 intento hacer.003 pulgadas para asegurarse mi precision es bastante buena. No olvide tener en cuenta el ancho del buscador de borde al encontrar cero (0,0).
Encontrar las dos superficies que son más paralelas y ponen contra la cara de vicio. A continuación la pieza usé un conjunto de 1/2 paralelos. En este momento no hará mucha diferencia y casi ninguna de sus caras son cuadrados todavía.
Encontrar cerca de su Z cero a partir del huso y bajar luego ir paso a paso hasta que la broca corta. He utilizado.002 pasos aquí. Cero hacia fuera de su eje Z. Recuerde que cada vez que usted pone su pieza en el torno que necesita para encontrar su eje Z cero otra vez. Si tu rostro está más cercano de acabado puede bajar la broca sin el eje móvil hasta un trozo de papel ya no se desliza entre la pieza y la broca, entonces fijar a.003 (el espesor de una hoja de papel)
Utilizando la configuración de paso saltar sobre el molino del CNC traer su eje sobre.05 debajo de z0 y comienzan a enfrentarse a la tapa del cubo. Yo generalmente trae la broca izquierda y lejos de mi pieza, usa el g0z0x-1y0 Gcode para hacer la broca z0 entonces quisiera ajustar el paso de salto a de.05 y saltar hacia abajo de un paso para que usted en z-0.05 luego establecen el paso de salto a.25 y la velocidad a 7. Inicio lento y uso el rebase al 50% y trabajo allí como usted cómodo. Manualmente muevo la punta hacia adelante y hacia atrás en toda la cara con mi ancho de paso no superior a.25
Una vez que mi parte superior es trabajado a máquina plana, mida la tapa para abajo y con las mismas caras que estaban en contra de la vice, orientar la parte inferior de la pieza para arriba.
Calcule cuánto necesita para despegar a 1,875 pulgadas (el grosor final del cubo), encontrar cero otra vez y hacia la superficie abajo en aproximadamente.05-.1 profundidad máxima espesor a la vez. Mida dos veces y asegúrese de que tener su derecho de matemáticas. Mejor enfrentar en unos caminos que cagarla ahora. No hay ninguna vergüenza en salir el cubo a 1,925 pulgadas aproximadamente y haciendo las dimensiones finales cuando está seguro de que tienes el cubo enfrenta todo perpendicular y limpia.
Repita este proceso hasta que tenga un cubo perfectamente cuadrado en 1.875 en la elección de los lados más cuadrados para poner contra el vice lados y fondo con cada cara.
Felicidades, una de las partes más difíciles es sobre!
Consejos
-Uso algún comprimido aire cada vez que reoriente el cubo para asegurarse allí no son virutas metálicas entre la mordaza y paralelos y el cubo. Una vez chip puede atornillar encima la precisión entera.
-Recuerde wack la parte superior de la pieza con un mazo después de que usted apriete el tornillo para asegurarse de los paralelos más abajo se mantienen firmemente y apriete el tornillo una vez más. Varios de mis errores provenían de la pieza que se mueve ligeramente en el vicio mecanizado.
