Cubo de 8 x 8 x 8 RGB llevado por Pierrot (1 / 11 paso)

Paso 1: partes

Aquí están las piezas que necesitamos, los precios son aproximados. He comprado más en ebay.com.

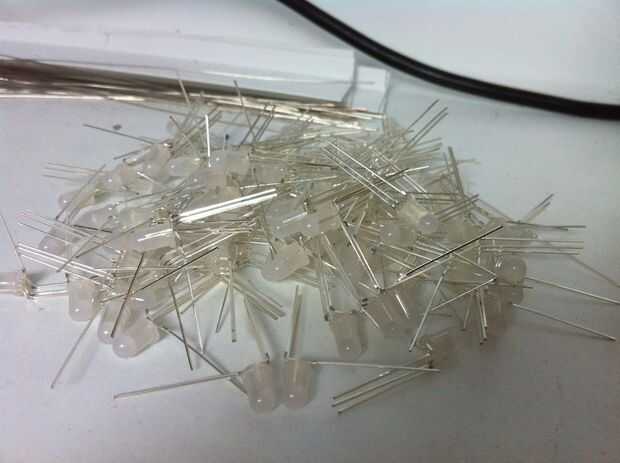

-600 LEDs (ánodo común) RGB (40$)

-5m de alambre (55cts)

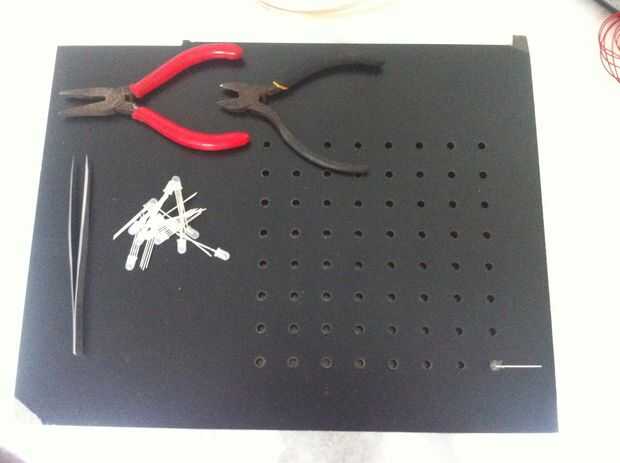

-Una plantilla para alinear todos los LEDs en raw gratis (me)

-40A alimentación 5v + Cable (25$)

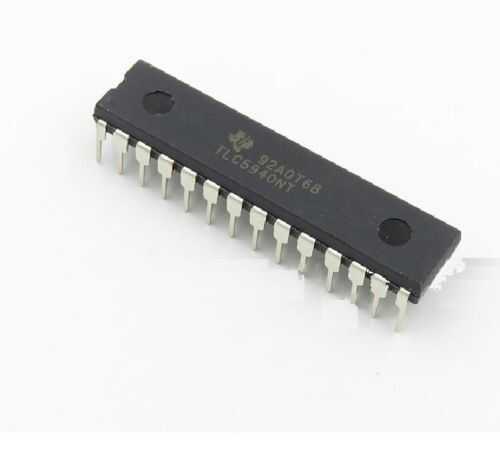

-TLC5940 20pcs led driver (15$)

-10pcs TIP41C Power transistor 6A (1.60$)

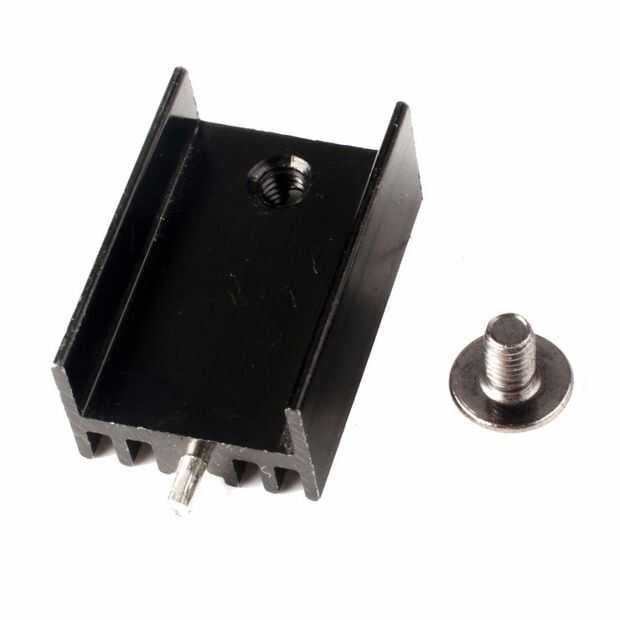

-20pcs a 220 IC aluminio calor fregadero 22x15x10mm (6$)

-1pc 2pin 25x25x10mm DC 5V ventilador (2.75$)

-50pcs sola fila 8 pines recto Rúbrica femenina echada de 2.54 milímetros (6$)

-10pcs sola fila 40 pines Header macho echada de 2.54 milímetros directamente (5$)

-AC-DC 220V a 12V DC 400mA interruptor alimentación (3,75$)

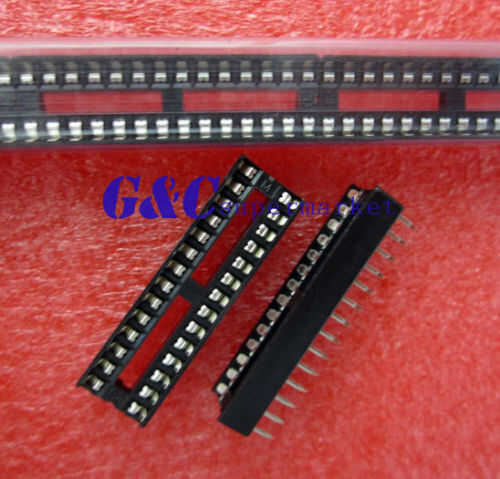

-20pcs DIP de 28 pines DIL IC zócalo (2,50$)

-100pcs 0.1uF condensador cerámico monolítico multicapa Radial (1.10$)

-Algunos cables (azul, rojo, verde) 10meters/color (10$)

-Arduino Uno (no original) (5$)

-Una caja de madera (dibujaron planes con solidworks y hecho con el CNC) (40$)

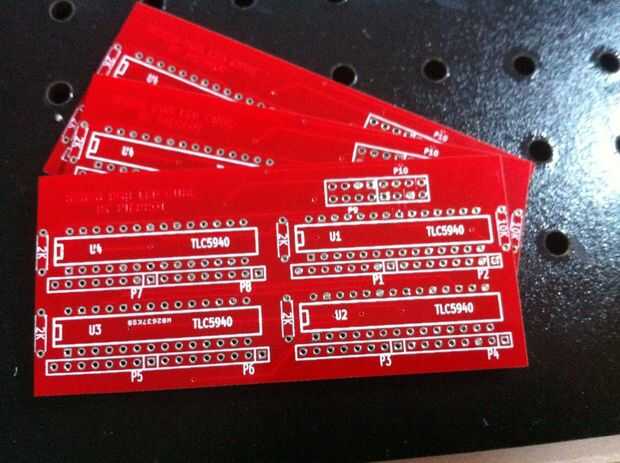

-Aduana PCB que hice (40$): podría hacerlo en junta universal, pero lo mucho tiempo

-Soldadura de material (ya tenía...)

-Algunas herramientas como pinzas, alicates, cortador de perno...

-7 soporte de plástico 15 cm * 2 cm * 1 cm
