Paso 5: cortar
Importar los tres archivos de NC en aplicación de la gestión de su molino CNC, carga la herramienta de acción y realizar cualquier calibraciones necesarias. Luego se instalan en mientras corta la primera pieza.
El Othermill usa Otherplan. Siga estos pasos:
- Encienda la pistola de pegamento caliente y la Othermill.
- Haga clic en "Configuración material" en la sección de configuración.
- Establece en contrachapado de abedul, que es bastante cercano a lo que estamos utilizando, y especificar las dimensiones X, Y y Z de sus existencias. Haga clic en continuar.
- Un nuevo cuadro de diálogo para establecer el origen material será emergente. Estoy usando una capa de sacrificio por lo que aquí es donde especificar cualquier compensaciones. Basta especificar el valor de Z, que es aproximadamente. 04". Haga clic en hecho.
- Preparar el caldo poniendo la cinta de doble cara en la parte inferior de su acción y en la parte inferior de la capa de sacrificio. Colocar las dos piezas juntas. No preparar más de una pieza de material a la vez. Desea la cinta para cumplir lo mejor posible, por lo tanto, reducir al mínimo cualquier exposición innecesaria al aire, polvo o cualquier otra cosa que puede afectarlo.
- Haga clic en el botón "Cargar". La cama se moverá hacia adelante y la cabeza se moverá fuera del camino.
- Coloque la bolsa con la capa de sacrificio en la cama. Asegúrese de que está bien conectado.
- Quitar una ventana lateral, que se une con algunos imanes super fuertes. Utilice la pistola de pegamento caliente para aplique una gota de pegamento a lo largo del eje Y de las acciones.
- Añadir otra gota de pegamento a lo largo del eje X.
- El pegamento necesita un minuto en seco. Puede importar los archivos NC mientras espera.
- Seleccione cada archivo haciendo clic en el botón "Importar archivos" y ya sea de carga o arrastre el NC archivos en la sección de planes.
- Coloque la herramienta para cada plan.
- Haga clic en el botón "Inicio".

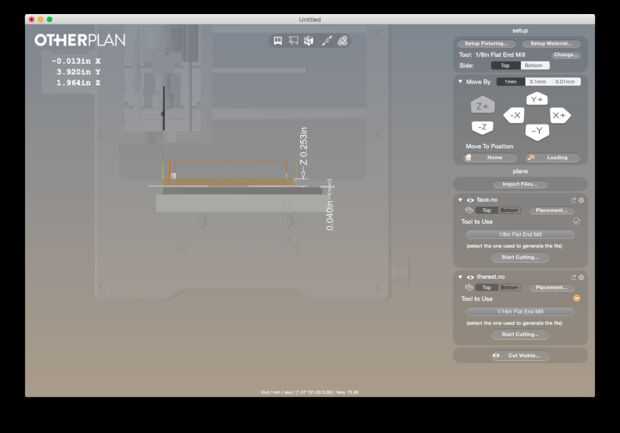

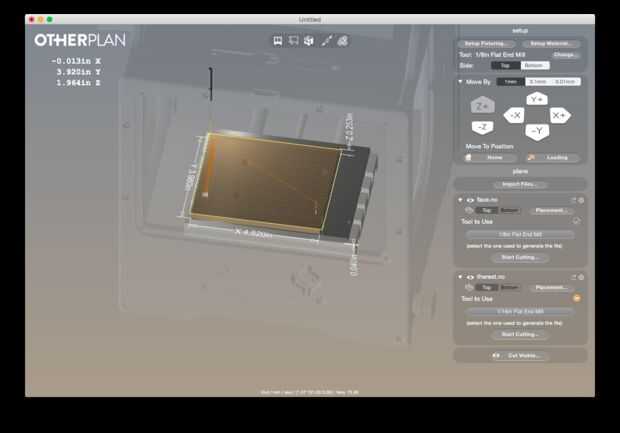

Prestar atención a las vistas laterales, superior e isométrica y confirmar que las trayectorias de herramienta aspecto correcto. Si ellos no son correctos entonces revisión la configuración del material sin duda tiene los mismos valores en el procesador de CAM como haces en Otherplan. Ambos deben tener los mismos valores o tendrás un mal camino. Aire de corte, o la cama, es menos divertido que el corte de la pieza.
Haga clic en "Iniciar corte" para el plan de la cara. Le pedirá instalar el molino de punta plana de 1/8".
Ir a través de la herramienta posicionamiento proceso y autoguiado hacia el blanco.
Sentarse y esperar mientras enfrenta a la acción.
- Repita los pasos 15 a 17 para el siguiente plan. Puede utilizar una aspiradora de taller y aspirar el polvo de la sierra.
- Ahora que el corte se hace, tomar el cuchillo de masilla y Levante cuidadosamente la culata cortada de la cama. Tenga cuidado de no romper la pieza que acaba de hacer.
- Retire cualquier izquierda sobre la cinta de la cama y la pieza. Puede reutilizar la capa sacrificial, pero usar la nueva cinta. Reciclar la izquierda en stock.
Nota: Usted realmente debe cuidar el molino mientras está cortando. Podría romper la broca. La herramienta podría atascarse. La acción podría arrancar de la cama y estar girando alrededor de la broca. Esto lo hace un poco emocionante. Pulsa el botón rojo de parada de emergencia si algo va mal y empezar desde el paso 1.

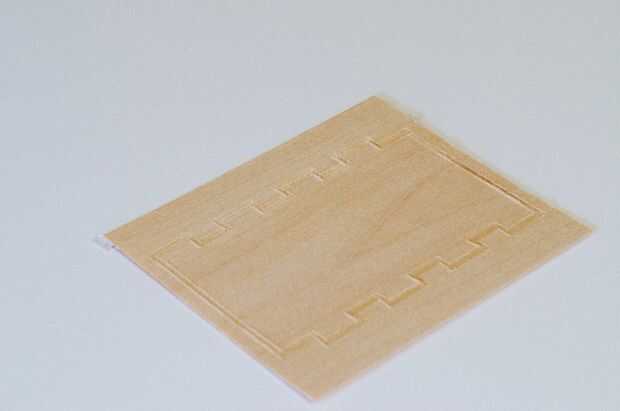

Segunda nota: tomar un buen vistazo a la capa de sacrificio. Me dijeron que era una buena idea utilizar la capa extra hasta que realmente sabía lo que estaba haciendo. Esto es solamente 1/32" de espesor y cuesta unos $1,99 por una hoja larga de 2'. Que fue dinero bien gastado porque una cama de molino y las fresas son mucho más caros. Ver la imagen de arriba para ver qué hubiera pasado si la capa de sacrificio no estaba allí.
