Cuales auriculares (3 / 7 paso)

Paso 3: Empalme en el cable de audio

Ahora para eliminar la voluminosa cabeza de cable Mini USB del sistema.

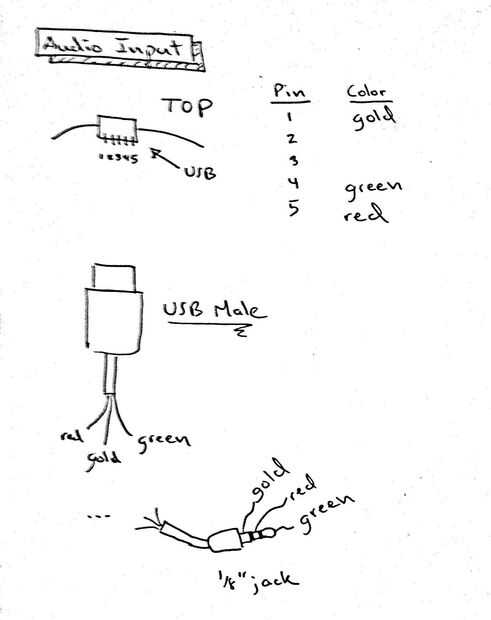

Cortar los conectores Mini USB del cable. He probado continuidad entre cada uno de los cables (oro, rojo y verde) y las clavijas USB a identificar cual cable va a qué pin (como se muestra en el dibujo).

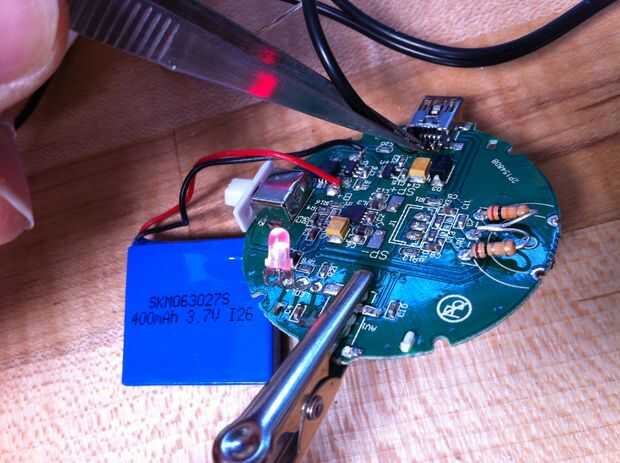

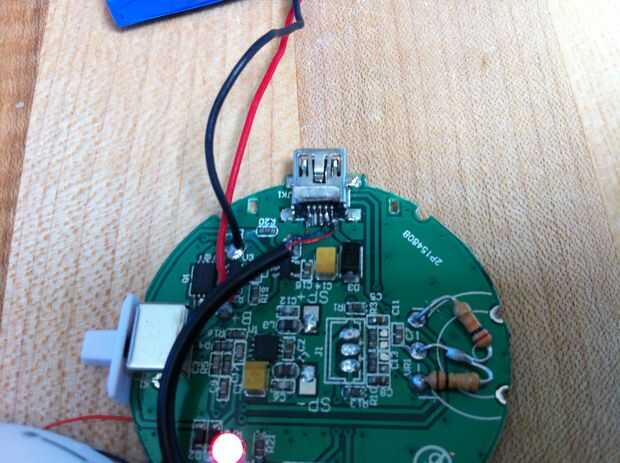

Soldar con mucho cuidado cada uno de los cables del mazo de cables a los pines correspondientes en el conector hembra Mini-USB en la placa del altavoz. Una vez hecho esto, prueba su trabajo tocando música por los altavoces. Si no funciona, verifique la continuidad entre las conexiones que hiciste. Los pernos son así que cercano que si no fueras lo suficientemente cuidadoso, es probable sin querer soldar 2 juntos.

Nota: realmente tuve que deshacer este paso y pase el cable a través de mis piezas impresas 3D luego resoldar para el final, Audifonos. Me ha permitido tener un esquema de enrutamiento limpiador de cable.
