Paso 3: Conecte su Edison
En este momento en la construcción, tendrá que conectar cualquier tipo de botón que utilizas. Tuve suerte de recibir un Kit del arrancador Grove de Intel, así que voy hablando de mi experiencia con los lo montan. Primer Consejo Pro es que el escudo de conector se encuentra en la parte posterior de la espuma antiestática rojo, debajo de la pantalla LCD. Que puede o puede no haber hecholo a pedir un escudo de conector en Amazon antes vagamente derribando el caso de kit de arranque y darse cuenta de que había un escudo ya en el juego. Era temprano, todavía no hice café.

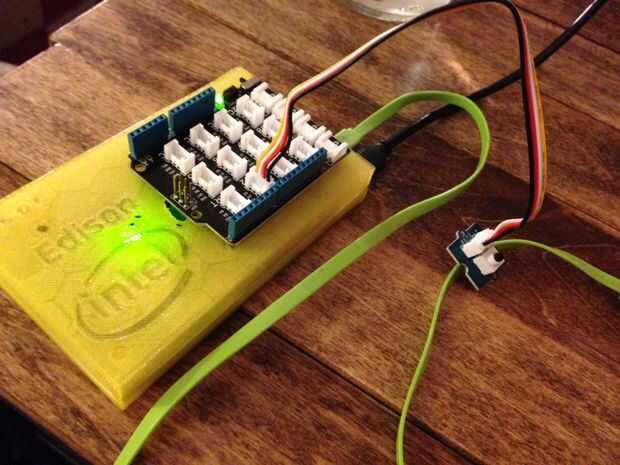

3D imprimí un caso para mi Edison usando este archivo. El caso utiliza los tornillos de los puntales para la tapa y tiene dos ranuras para los pernos de escudo ir a través. Tengo que perforar un agujero extra en la tapa de los pines del ISP, pero distinto todo encaja muy bien.
Fije el protector de conector de Grove con los pernos de la placa Arduino de breakout, entonces agarrar un conector y el botón con el conector marcado "D2" (digital 2). Una vez que esté firmemente conectado, vaya adelante y poder a su Edison.
Cabe señalar que mientras que el Kit Grove es una bueno tener, usted realmente no necesita preocuparse por no tenerla. Haz un botón, soldar algunos cables en y lo conectes directamente a los pines de Arduino - es la misma cosa.
