Cryptex impreso 3D (9 / 15 paso)

Paso 11: Cámara interior: paso 2

Ahora va a crear la fijación de los pernos. Tenemos que crear un plano de trabajo que es la altura de la ranura que hemos cortadas para que los pasadores se deslicen en. Mida la distancia desde el eje de revolución para la cámara exterior en la parte superior de las ranuras. Tomar ese número y crear un plano que es paralelo al cilindro de compensar esa medida desde el eje de revolución. Esto nos da un avión que permitirá sacar los pernos de.

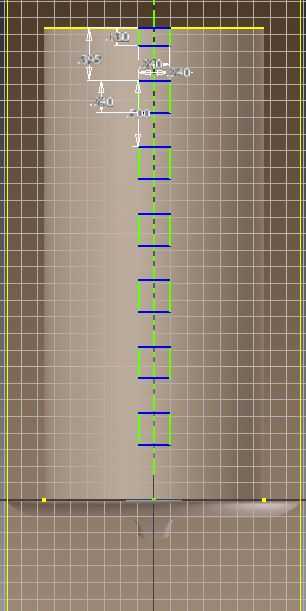

Luego, crear un dibujo en ese plano y el eje de revolución del proyecto. Luego, calcular la distancia entre cada uno de los pasadores. Esto es importante, porque si la distancia es correcta, la cámara interior puede traqueteo y permiten al usuario de crack el cryptex más fácil. Diseñé mi así que la distancia entre los anillos sería exactamente mitad de una pulgada, pero ustedes pueden variar. Después de calcular hacia fuera, es necesario sacar los pasadores. Usé un patrón rectangular para solucionar esto. Es más fácil describir esto usando los títulos en la imagen, así que vuelta a la segunda foto.

Una vez que haya terminado con el bosquejo, puede sacar los pins a la cara del cilindro, utilizando la terminación "A". Esto debe resultar en la última imagen.
