Croma - luz en una caja de (8 / 13 paso)

Paso 8: Una caja compacta

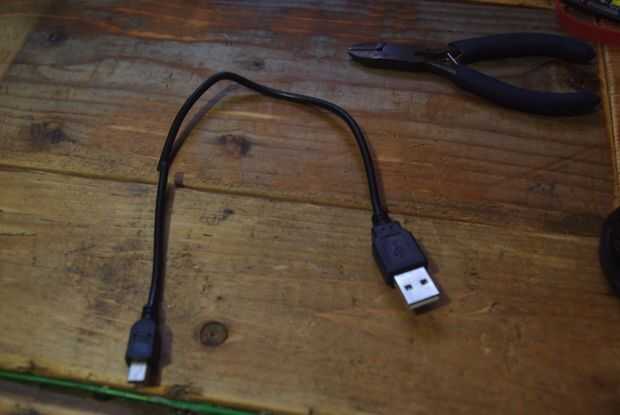

Para ser tan compacto, chroma tiene que hacer uso del espacio disponible. Esto significa hacer uso de todo el espacio disponible. Así que este es el paso que le enseñará a eso, para encajar todo este material en un espacio tan reducido. Lo primero que se puede optimizar es el cable USB.

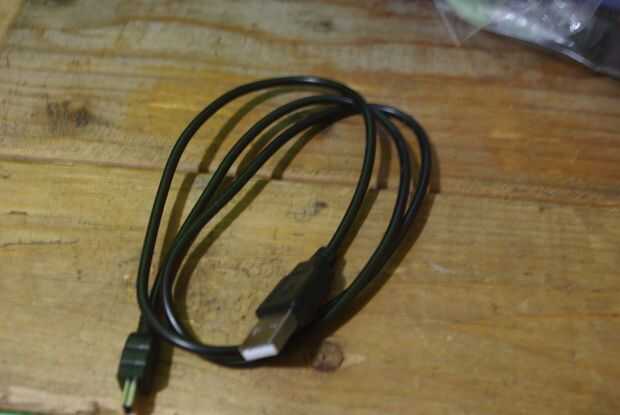

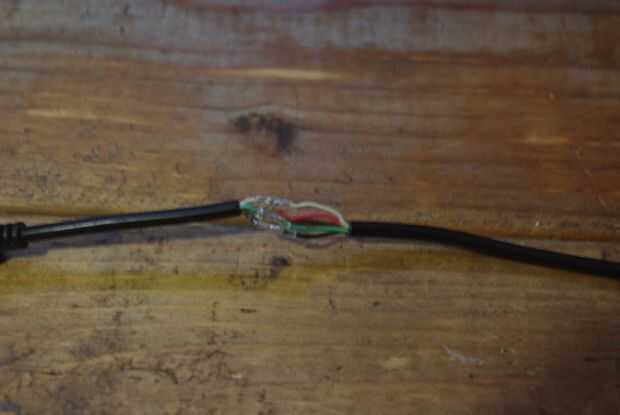

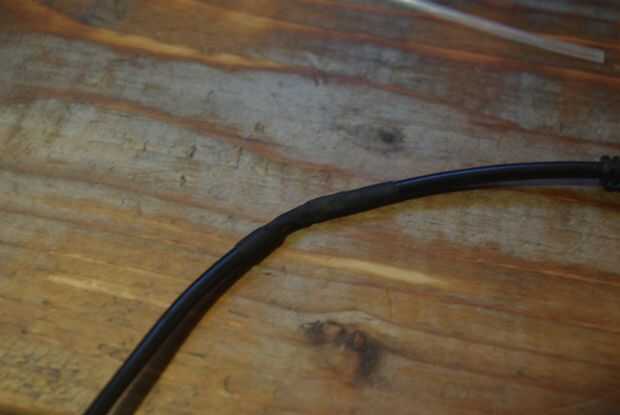

Mina fue de 1m al inicio pero que simplemente no caben en el espacio provisto. Es mejor conseguir un cable pequeño para comenzar con o si eres como yo entonces a cortar el centro y soldar las conexiones entre sí puede conseguir un cable más corto en ningún momento!

A continuación el desafío fue encajar todo en el cuadro. Estas fueron las pautas:

  • La caja debe ser capaz de ser cerrado por todos lados
  • La batería debe ser accesible y fácilmente tomado hacia fuera para cargar
  • todo debe encajar dentro de la caja (obviamente)
  • Nada debe corta algo más

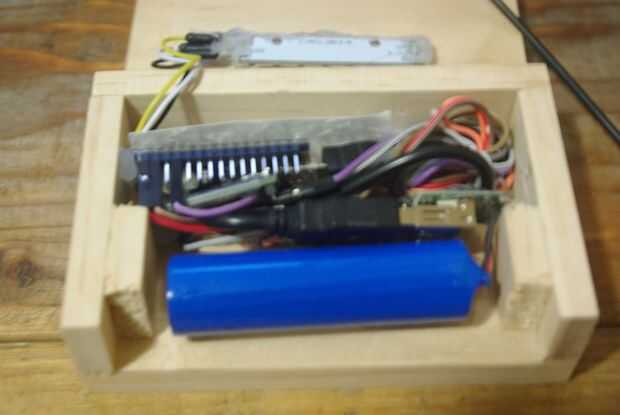

Así que teniendo todo esto en cuenta se me ocurrió (después de mucho ensayo y error) el diseño se muestra en el cuadro 5 (perdón por la imagen borrosa). Tiene que haber un lugar en el frente de chroma para permitir que el palo de neopixel caber correctamente en. También hay un trozo de cartón (en esta tarjeta de caso burbuja wrap) para separar el Arduino de los palillos de neopixel por lo que no corta unos a otros.

El módulo bluetooth está escondido dentro de pins de cabecera el Arduino nano. y cuando la batería se saca saca el circuito de carga con el cable usb. Es un diseño muy cool decirlo yo mismo.

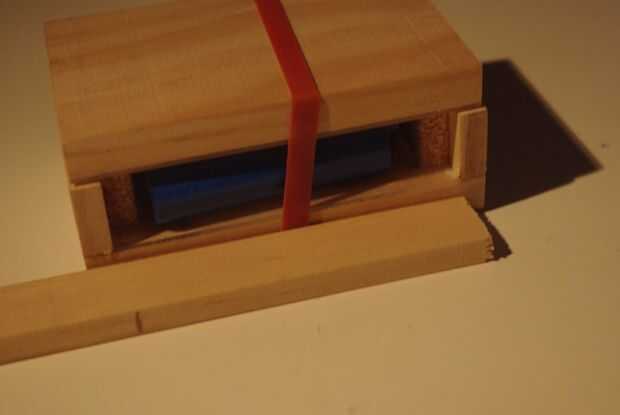

Luego por causa de transporte y tiempos, acabo de poner una banda elástica alrededor de la caja que sujete la parte superior mientras no estaba pegado.
