Critter LilyPad Arduino Light-up (7 / 8 paso)

Paso 7: Coser circuitos

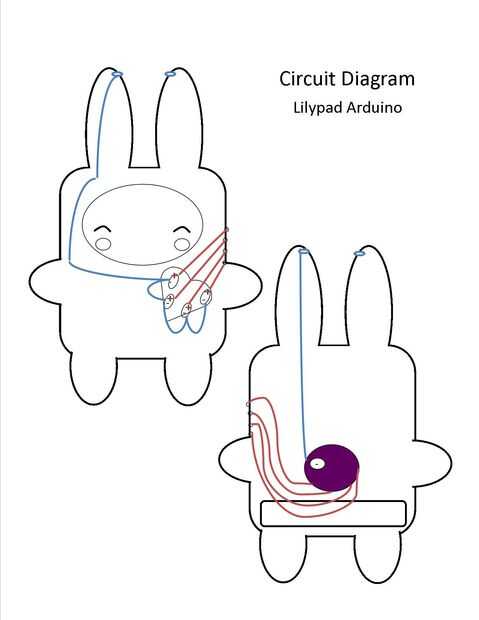

Este diagrama muestra el patrón de las conexiones.  En primer lugar, sujete la placa Lilypad a su juguete con un poco de pegamento o hilo no conductor.  A continuación, coser una línea desde el pin 5 que conduce al (+) final de un LED, situado en el corazón.  Enrolle el hilo varias veces alrededor del perno en el Lilypad y alrededor de lo LED para asegurar una buena conexión.  Repita para pernos de 6, 10 y 11, teniendo cuidado de no cruzar sus hilos.  El hilo conductor se enreda y se rompe fácilmente.  Si el hilo se rompe, puede atar un nudo en el interior de su juguete y conectarlo a una nueva pieza de hilo conductor.  Esto no afectará su circuito en todo.

Después de sus connectionss positivo han sido cosidas, es hora de coser el hilo de tierra.  Conecte de forma segura un extremo de su hilo para el conector de tierra (-) en su Lilypad, bucle el hilo varias veces para asegurar una buena conexión.  A continuación, coser todo el camino hasta la punta de una oreja y fije una pieza de su complemento a la cima con su hilo conductor.  Bucle del hilo firmemente, luego ate la lo.  En la oreja siguiente, conecte el otro lado de la presión.  Luego coser una línea de hilo que conecta el lado (-) de cada una de las luces LED.  Después de colocar el hilo de tierra hasta el final del último LED, termines costura. Toque los broches juntos y ver que las luces se encienden.

Si las luces no encienden, es posible que un subproceso se rompió o que las conexiones cruzaron.  Inspeccione sus puntadas para extremos sueltos que puedan tocar y crear un bucle en el circuito.
