Cree XM-L linterna: 10 watts, 1000 lúmenes (3 / 6 paso)

Paso 3: Componentes que usted necesita:

Estas todos terminan en el producto final!

1.) el LED

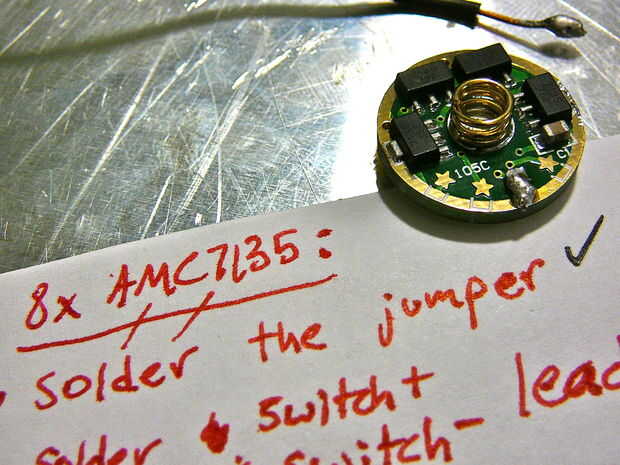

2.) un controlador regulador lineal de 8xAMC7135

3.) el disipador de calor

4.) epoxy térmica Arctic Alumina

Opcional pero recomendado: Mag hace un reflector profundo para sus nuevos luces de LED (prefijo 'DL' a la serie).  Yo tres de ZBattery.com aprisionado para cerca de $13 enviados.  Hacen un mejor punto de acceso con un tinte mejor con LED XM-L neutro y cálido que el reflector incandescente común.  Si vas esta ruta, necesita un disipador de calor que permite el tornillo de cabeza hacia abajo lo suficiente para cubrir el cilindro junta tórica. Para ello con el reflector profundo, máquina de mis disipadores de calor por lo que son aproximadamente 30 mm de alto para revistas tamaño D.

Fuentes:
1.) la Compro de IlluminationSupplyShiningBeam es otra buena fuente para el LED.  Como un bono a las personas que viven en los Estados, ambos proveedores ofrecen envío muy rápido y barato.  Servicio al cliente es genial.

2.) otra vez, he ordenado controladores de 8xAMC7135 de IlluminationSupplyShiningBeam vende una esencialmente idéntica.

3.) puede unirse a módulos empotrable completa de Jayrobo disipadores de calor de CPF y órdenes, y otro miembro, H22A, vende disipadores de calor en su hilo de ventas, así.  Yo he comprado 3 de él y son de gran calidad.  Máquina de mi propio diseño original ahora.  Yo compradas 12 pies de aluminio redondo stock y aprendió a usar un torno y un molino.  Si quiere ser creativo sin la maquinaria pesada, puede utilizar los tapones de tuberías de cobre encontrados en la ferretería.  Usted puede moler/arena abajo la pieza de cobre o tubo Mag para encajar, o envolver en papel de aluminio si es un poco pequeño.  YMMV.

4.) para el epóxido térmico, consulte ebay.
