Creating a model of "kinetoscope" T.Edison

¡ Hola!

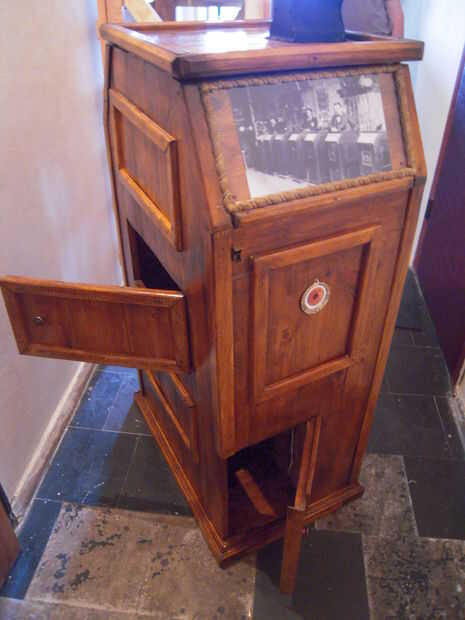

Este año, un grupo de historiadores de cine, mecánicos e ingenieros recreados en Kiev, Ucrania modelo "Kinetoscopio" T.Edison. Se trata de un modelo de trabajo en escala de 1 x 1 (120h45h68 cm). El formato de la película - 35 mm. Quiero presentarles a las etapas de la creación del modelo.

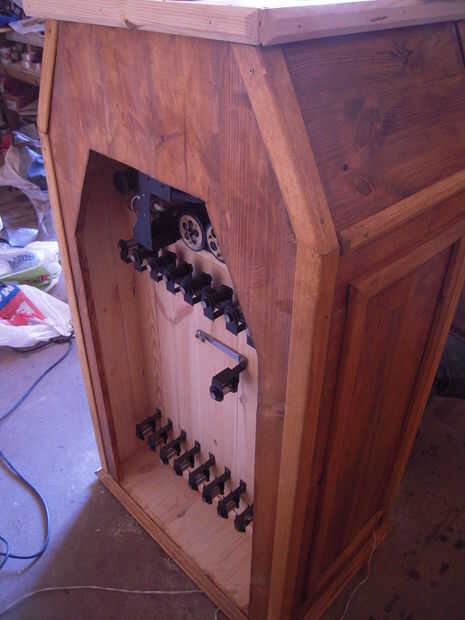

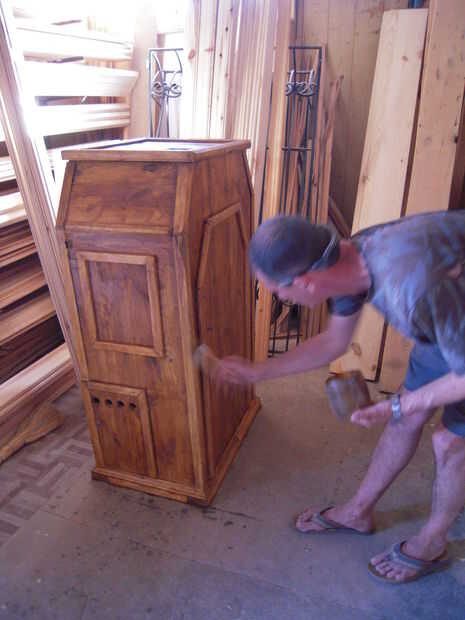

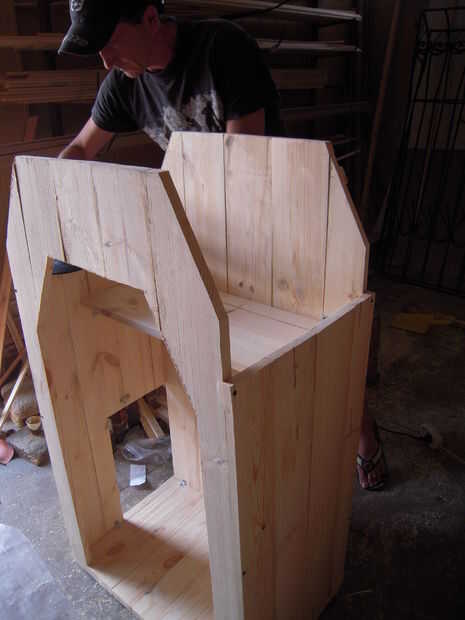

Paso 1. Dibujos que después creamos un casco de madera. Hemos utilizado el pino grueso 20 mm.

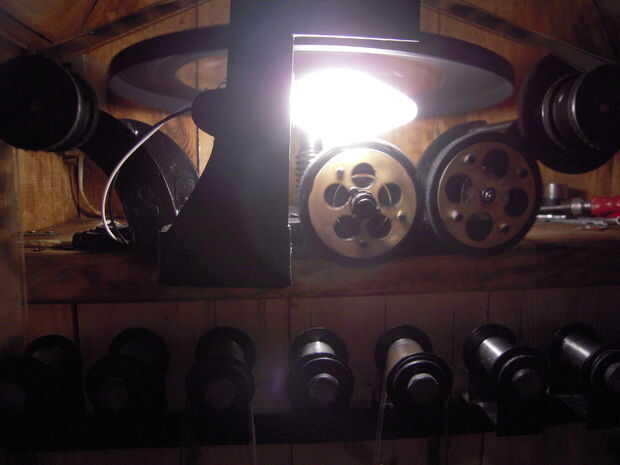

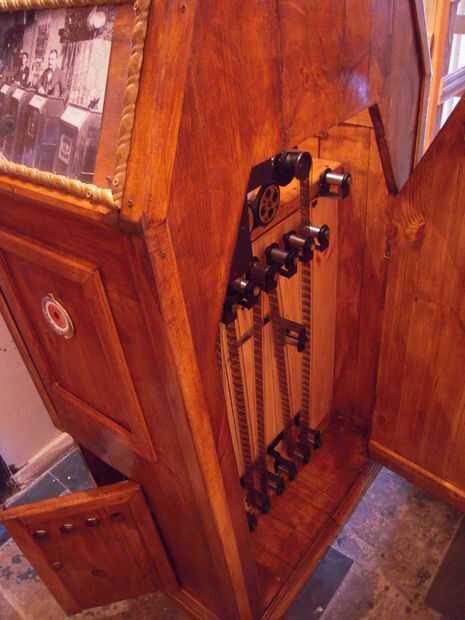

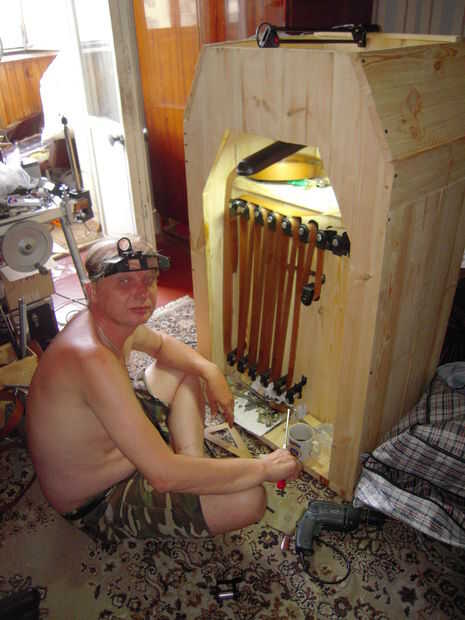

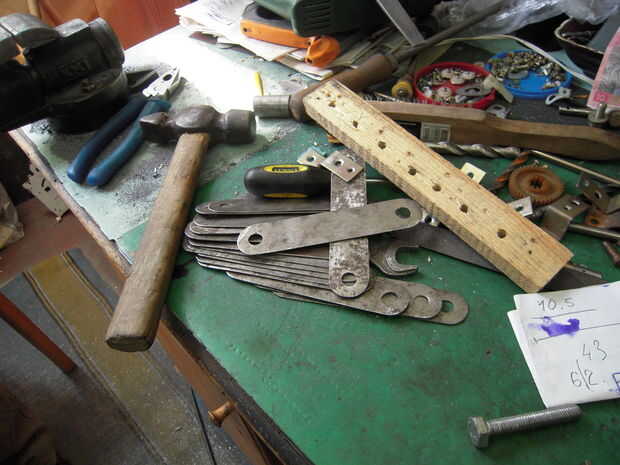

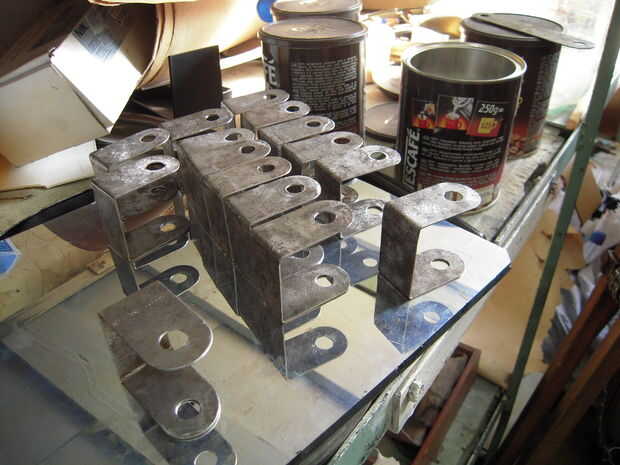

Paso 2. Creamos todos los detalles necesarios. Comenzamos con la fabricación de los carretes de película y sus fijaciones. En total, esta unidad es 18 bobinas dispuestas en dos filas. Están obligados a la unidad de la película. Los montajes fueron cortados de acero. Todos los elementos son ensamblados a mano.

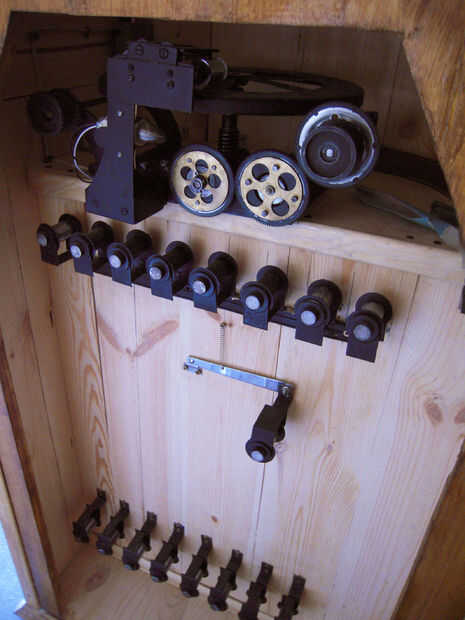

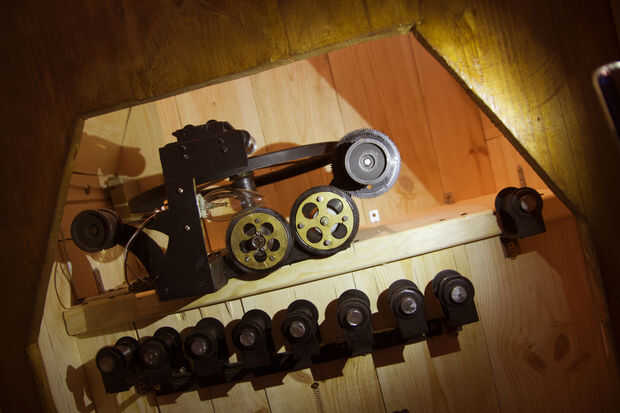

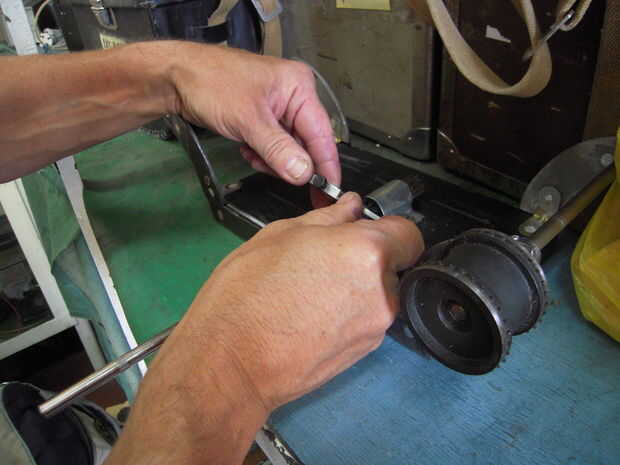

Paso 3. Seleccionar los engranajes y fijo en una plataforma de metal. Es un trabajo duro. Los engranajes deben transmitir la velocidad necesaria de movimiento de la película y la rotación del obturador.

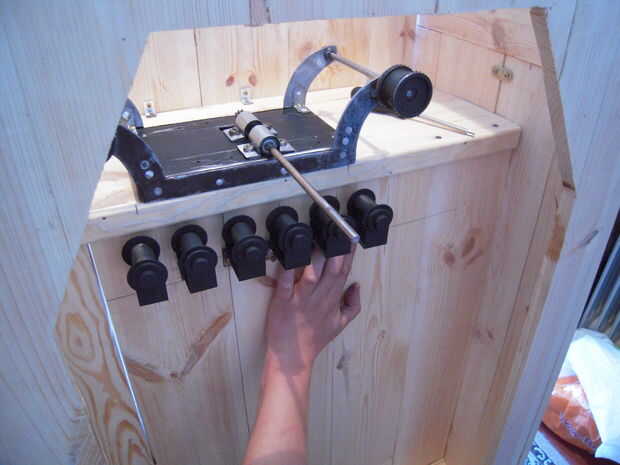

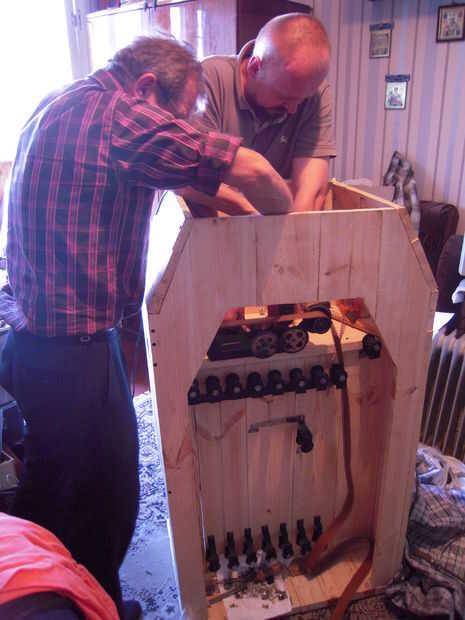

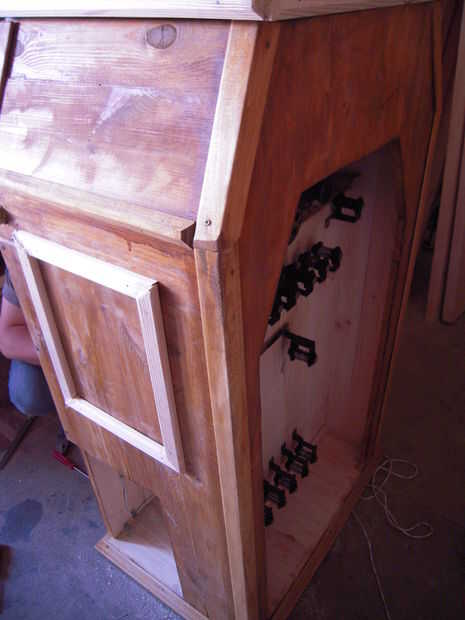

Paso 4. Luego fije el carrete y un bloque mecánico en una base de madera. Se trata de trabajo muy preciso.

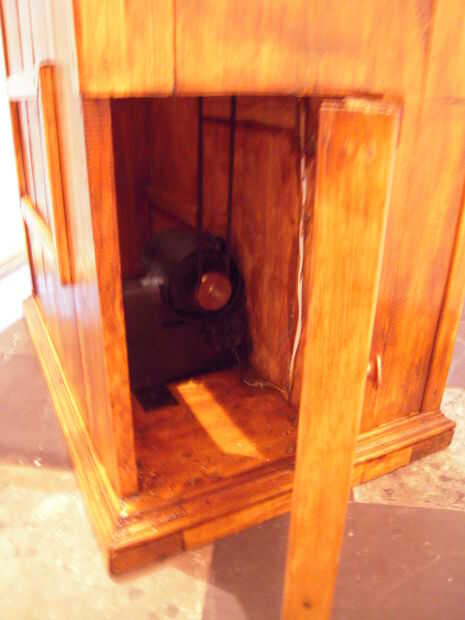

Paso 5. Estamos trabajando con la instalación del motor (no menos de 50 vatios) y fijar los cables eléctricos.

Paso 6. Compruebe el movimiento de la película a lo largo de un camino. Compruebe el motor y el funcionamiento de todos los componentes mecánicos.

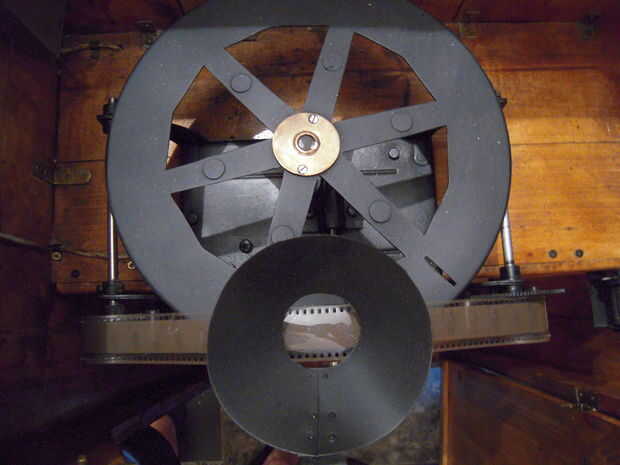

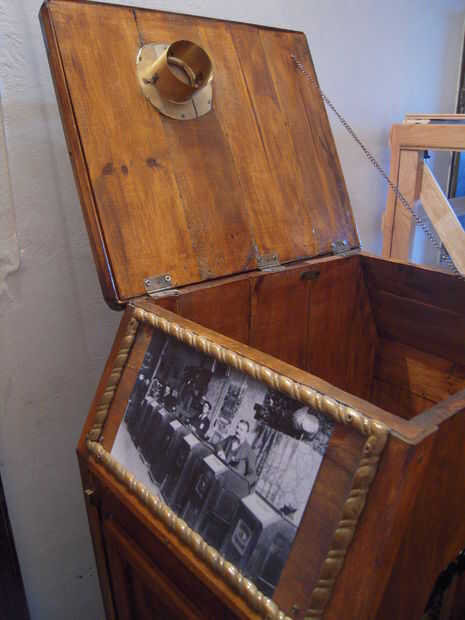

Paso 7. Estamos comprometidos en la óptica. Crear un visor de latón y está conectada a la cubierta de la lente del dispositivo.

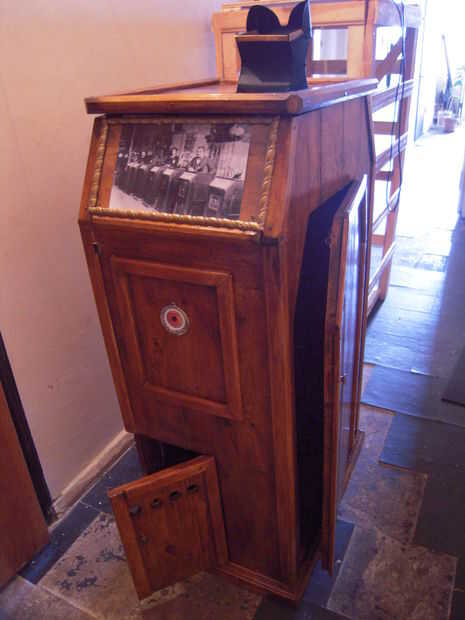

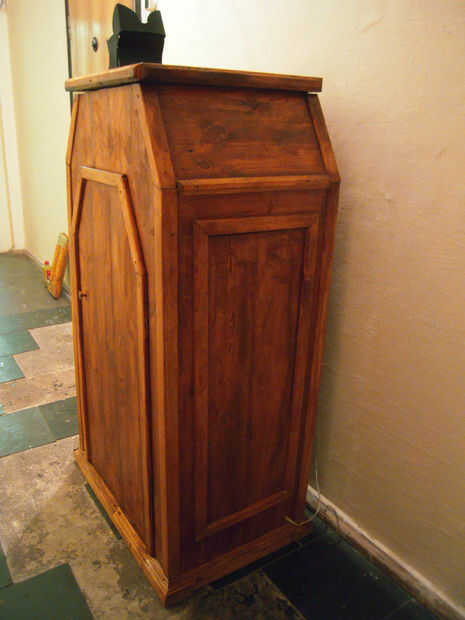

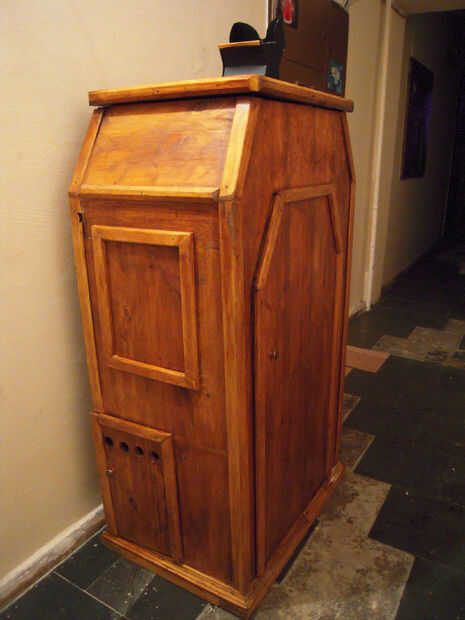

Paso 8. Después de todas las pruebas y ajustes necesarios que nos ocupamos finalmente de caso del diseño de dispositivo - pintura, etc.

Debo decir que todos los trabajos requieren de mucha atención y precisión.

Ahora terminamos creando un modelo del aparato en la escala de 1 x 3. Pronto escribiré sobre ello.
