Paso 5: Preparar los LEDs para la conexión
No hay trabajo demasiado intelectual para este paso, pero hay un montón de trabajo.

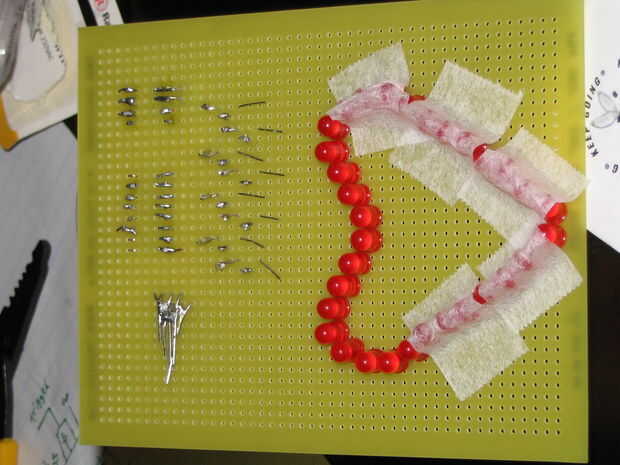

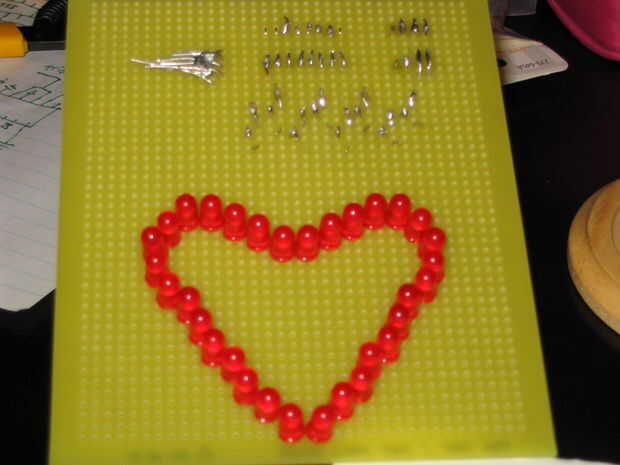

En primer lugar, coloque los LEDs en el patrón deseado y decidir cuáles desea activarse al mismo tiempo. En este caso, estoy escogiendo grupos de 4 para ser activado por el mismo pin, comenzando en la parte superior e inferior y continuando alrededor de los bordes a los lados.

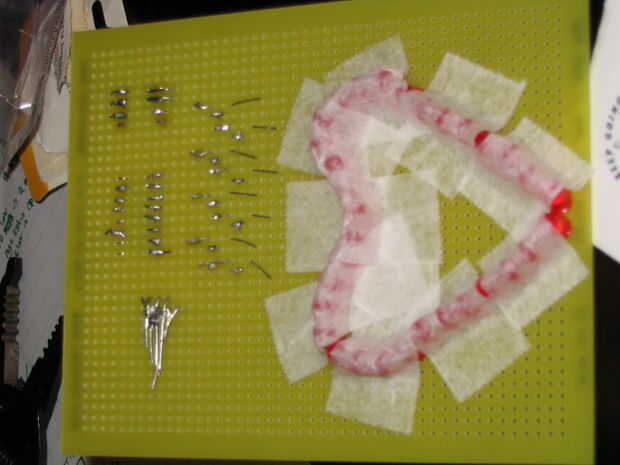

Una vez que han puesto todos ellos donde quiera, con cinta adhesiva a la junta con su adhesivo de preferencia. Voltee la placa y comenzar el Calvario.
Es una buena idea para parar y probar individuales y grupos de LEDs para asegurarse de que todavía están funcionando. Este método de construcción no conduce exactamente a reparaciones simples.

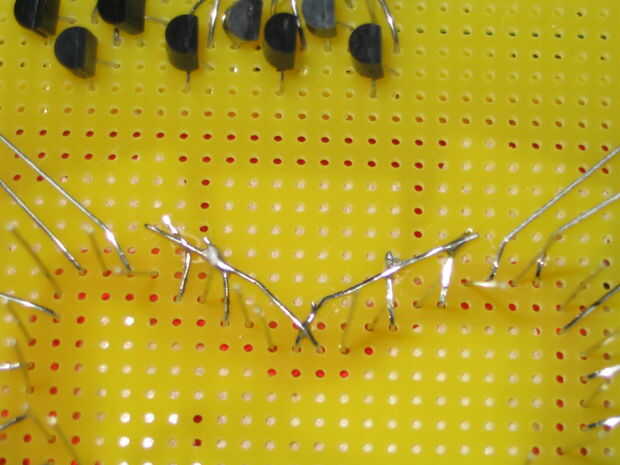

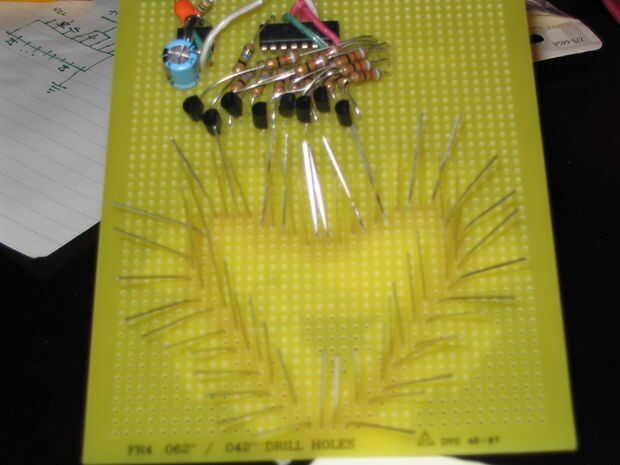

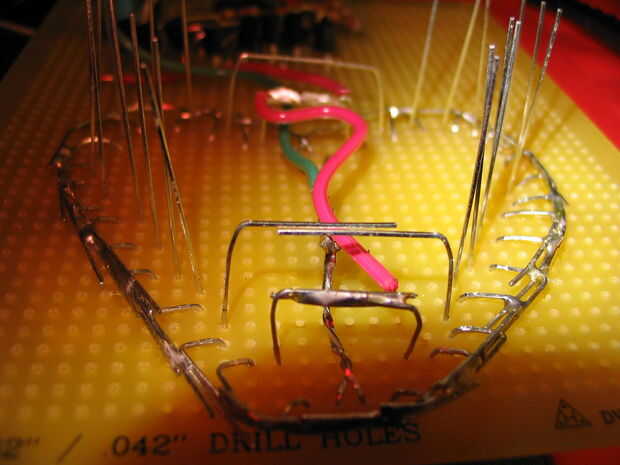

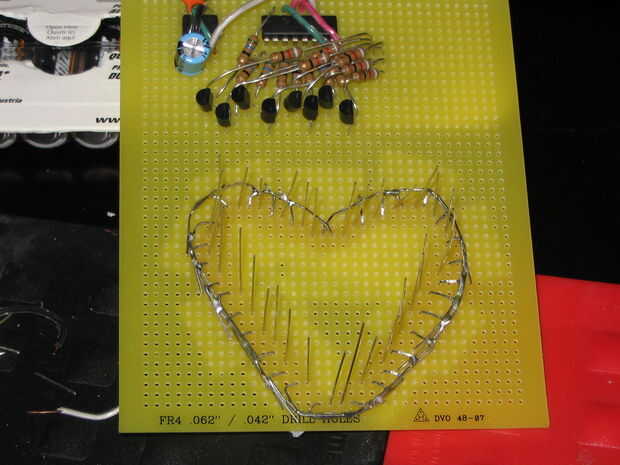

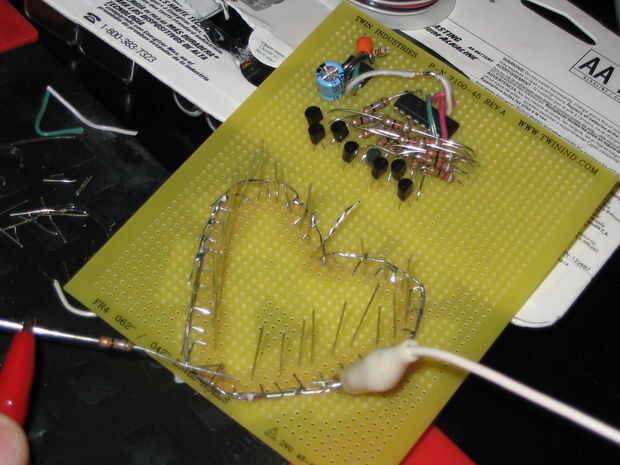

Coloca todo el negativo conduce para que iría por la parte exterior de la forma y entonces puso los cables positivo plana donde puede y los demás doblados en una estructura de escalera. Para hacer los huecos en el aislamiento en medio de los cables, he doblado el cable y cuidadosamente cortada lejos el aislamiento en el extremo de la curva, luego lo dobló al revés y con cuidado lo hizo de nuevo.

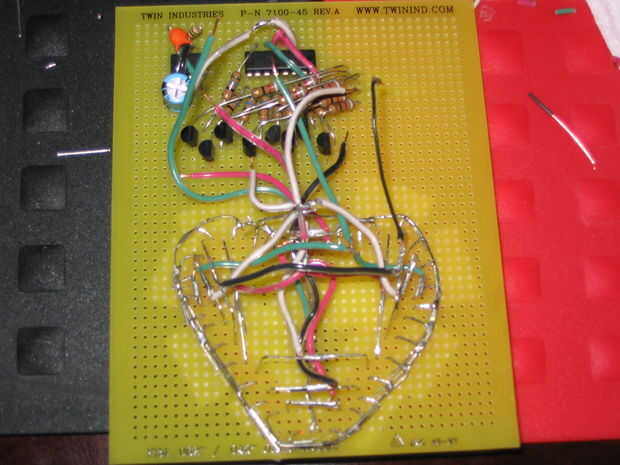

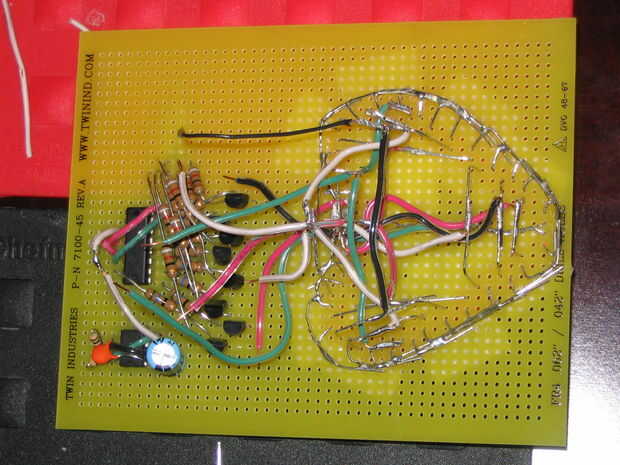

VARIAS HORAS MÁS TARDE... Que estaba hecho. Después de todo esto, asegúrese de conectar el respectivo conduce para sus grupos de LED a los pines apropiados emisor de los transistores. 0-7 está dispuestos de izquierda a derecha en el costado del componente, así asoman a través de y soldadura para arriba. Cinta de ayuda aquí, también.
Las fotos que te diga todo lo que necesitas saber acerca de este paso lento...
