Creación de mapas topográficos de las imágenes de Rhino (2 / 3 paso)

Paso 2: contornos

Contornos a "cortar" el modelo, mucho de la misma manera que un mapa del topo "rodajas" de geografía.

Para crear contornos, simplemente use el comando 'contorno' en la línea de comandos.

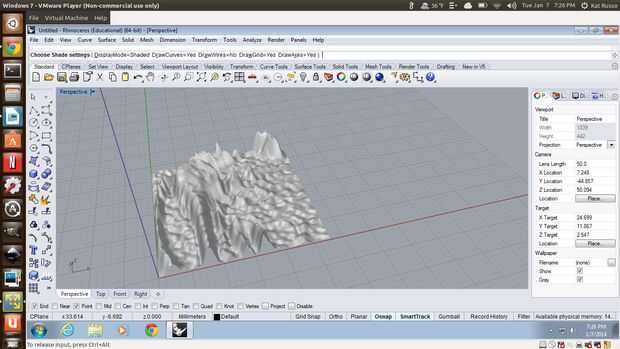

Comenzaremos otra vez con el heightfield del hombro MRI.  Seleccione el heightfield y escriba 'contorno'.  Algunas preguntas surgen en la línea de comandos.  En primer lugar, seleccione el punto base de contorno plano.  Haga clic para hacer un punto por debajo de su superficie, o en la base de su superficie.  Esto es donde los contornos se iniciará.

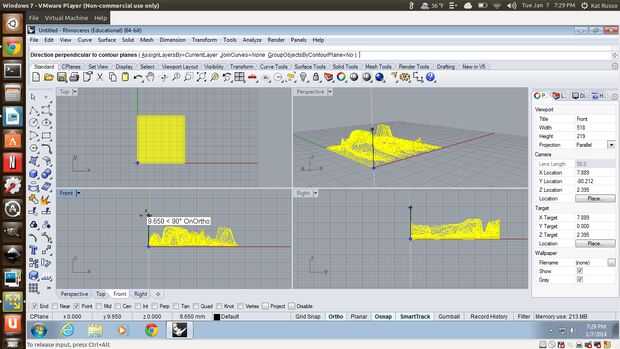

Luego, cuando se le pida, seleccione la dirección perpendicular a los planos de contorno.  Si desea que su contorno sea perpendicular al plano de C, haga clic en la parte inferior de su superficie y, mientras sostiene el 'cambio', haga clic en algún punto por encima de su superficie.  Esto hace que la dirección seleccionada exactamente perpendicular a su superficie.  (Imagen 2)  Contornos que están diagonales a la superficie, esto es donde se puede establecer así.

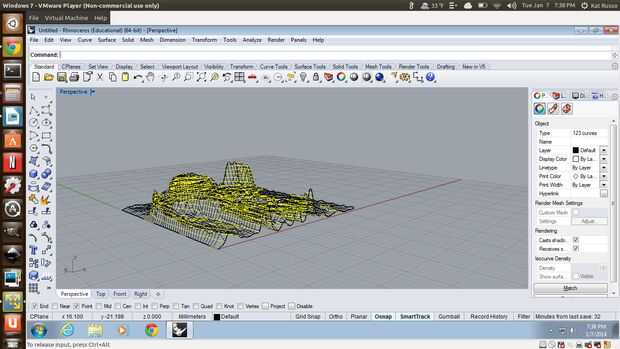

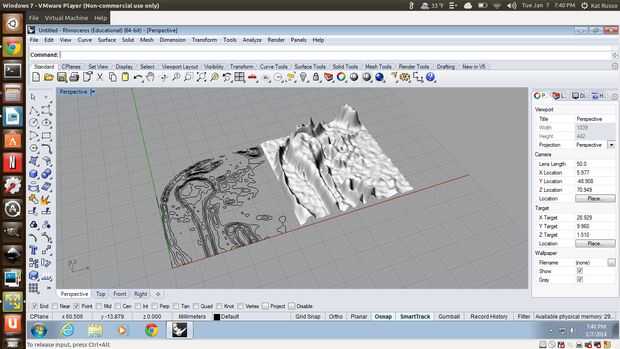

Sus contornos se crean! (Imágenes 3 y 4)

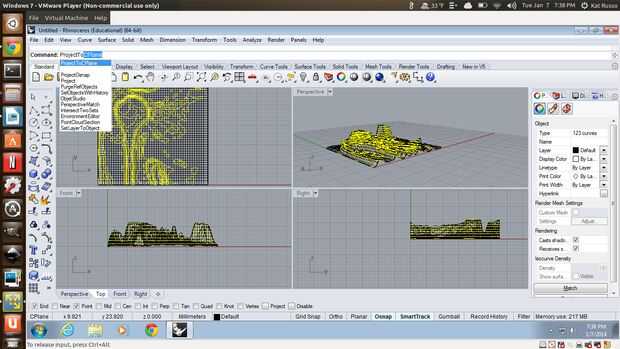

Para alisar los contornos para crear una imagen de topo, selecciónelas y "ProjectToCPlane" y las líneas de comando son ahora todos en el plano C, listo para ser molido, dibujado, o laser-cortaron!
