Paso 4: Proceso cortador archivo en Software de Control... y láseres
Así que me pegué con el software de control de la casa - Adobe Illustrator. Odio este programa - de hecho, no me gusta la mayoría de productos de Adobe (por razones muy específicas) - pero ilustrador obtiene justo debajo de mi piel. Para un plotter vector/raster que se especializa en compatibilidad DXF... no puede leer DXFs. Permítanme reiterar que - hay 30 estándar modeladores CAD y docenas de versiones freeware y estudiante, y cada uno produce una cabecera distinta de DXF. Ese encabezado es entre 1 y 20ish líneas y es totalmente dependiente en el programa de host. Es relativamente sin sentido a todos los programas vectoriales, y puesto que muchos constructores DXF excluyen cabeceras comentados en conjunto, usted esperaría Illustrator ignorar todo antes de la primera línea valorada. - De los años 70 o superficie de sustentación archivos subidos por mis estudiantes, aproximadamente un tercio no pudo leer nativamente - y muchos de los que se construyeron en AutoCAD... el constructor sólo verdaderamente nativo de DXF. Illustrator también no como SVGs (nativo de Inkscape), o muchos tipos de PDF (Adobe nativo... hmm...), o mis alumnos trabajaron con la mitad del otro.
Bla bla quejarse a un lado, al menos el paquete de control de Epilog fue bastante fácil. Todo lo que realmente tenía que hacer en Illustrator era cambiar el tamaño de la plantilla, cambiar el tamaño de lo DXF, establecer el ancho de línea del vector a 0,001"(por defecto para nuestro control como cut-through) y jugar con las velocidades hasta que tuve un buen pase de simple o doble corte funcionando. Oh, excepto Illustrator no manteniendo el tamaño nativo de DXF como exportados por Inkscape - por lo tanto, por qué mi 1ª hoja (izquierda) fue de gran tamaño... Escala manualmente las otras dos por el ojo.
Hay fotos de la corte de proceso - baste decir que 15 minutos por corte (1/8" abedul capas sobre esta velocidad de láser máquina requiere de ~ 20% y ~ 100% de la energía de 500 Hz, 600 dpi - pude ha bombeado la frecuencia y la resolución, pero ayuda de aire no funcionaba todo muy bien, así que jugué seguro) y oscilante a Metallica no deja mucho tiempo para fotos. Ni lo hizo el hecho de cada vez enciende el láser a lo largo del semestre, reunían a una multitud de observadores... o me encontraría cantando ¡ laser, laser, laser! mirando...

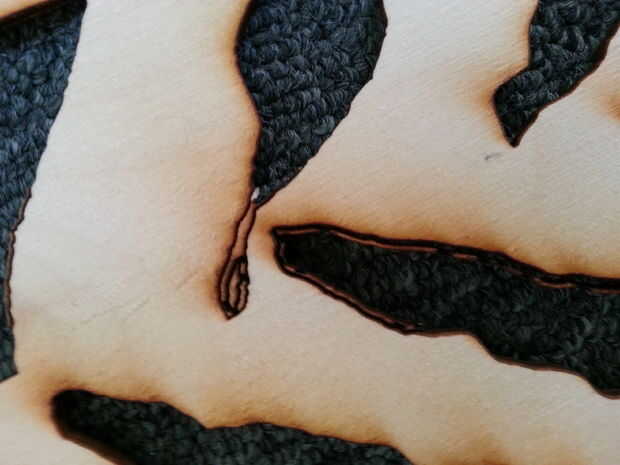

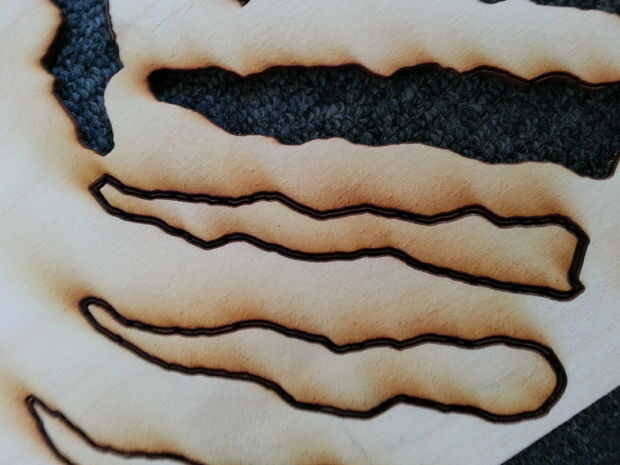

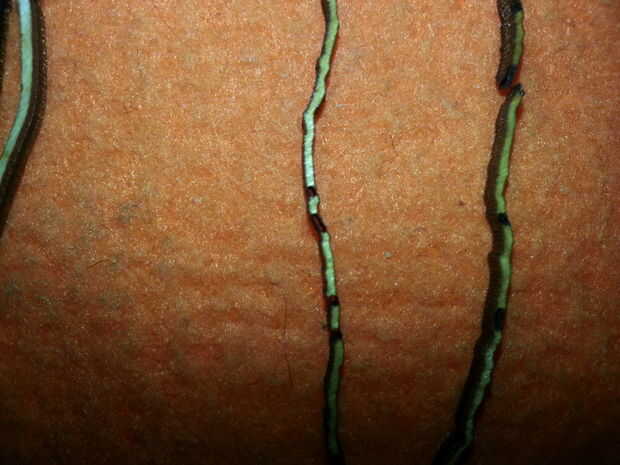

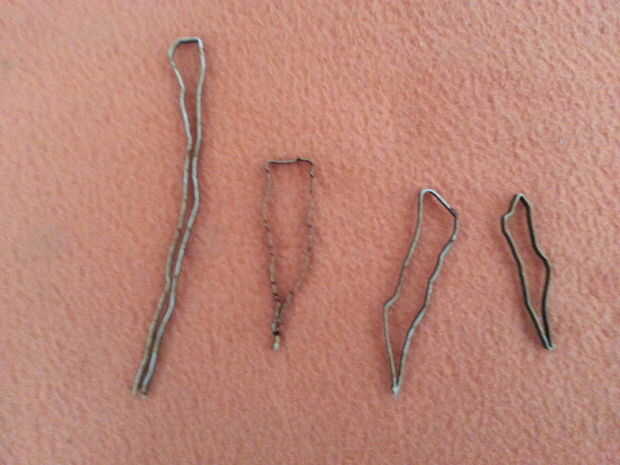

Pero aquí el bono bonito. Puedes ver los cortes de las rutas doble - casi todos de los grandes dentro de los recortes se dejó caer en la cama láser con una luz toque (aunque algunos no corte completamente donde las placas fueron deformadas), y fueron rodeados por estas muy delgada (milímetro o más fino) recortes (canales). En lugares donde había pequeñas rutas dentro de estos canales, el minuto de corte láser-hoyos (segunda imagen) - una buena manera para comprobar el grosor del laser y la calibración. Además, estos canales se quemaron bastante en los cortes sin terminar que puedo noquearles con un cincel sin dañar la cara del tablero. Calce para arriba en la lista de tareas.
