Corriente constante LED RGB fade efecto con transistores (3 / 4 paso)

Paso 3: Secuenciación circuito

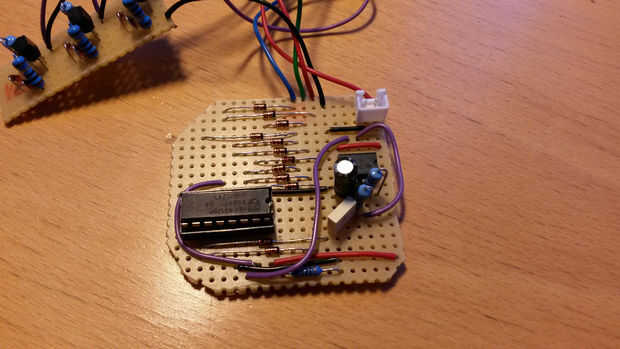

Para poder automatizar el LED, este circuito necesita un circuito de secuenciación. He elegido el legendario 555 temporizador para hacer una señal de reloj y 4017 IC para hacer la secuencia.

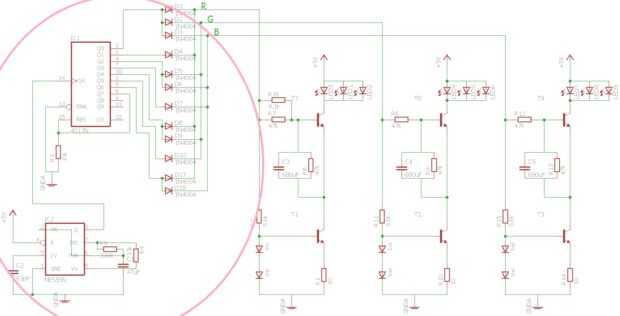

Los componentes de astable 555 fue elegido para que el ciclo de trabajo es cerca del 50% y el período 23s. Esto significa que el 6 hace algo cada 23s. La señal de reloj está impulsando un contador 4017. A cada cuenta está conectado uno, dos o todos los colores a través de diodos. Los diodos deben estar en el circuito. De lo contrario todos 6 eventualmente ser atados y le enciende todo el tiempo.

Un buen caluculator 555 astable: 555 astable calculadora

4017 tiene 10 cuentas o salidas. Este circuito utiliza sólo 7, por lo que la salida de 8:th está ligada al chip restablecer la señal. Así que cuando el recuento de ocho es alta, el pin de reset será alta y el chip se reinicia a cuenta 1 (o 0 como en el esquema).

La secuencia es como sigue:

R, G, B

R

G, B

B

RG

G

RB

Por alguna razón, al girar en el circuito a veces comienza con cuenta 2 (R).
