Correo electrónico con Intel Edison (alarma de intruso) (3 / 5 paso)

Paso 3: circuitos

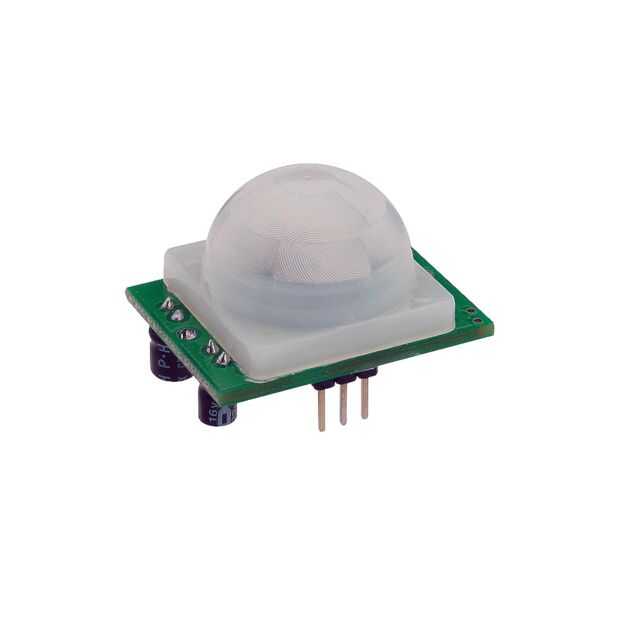

Estoy usando un sensor PIR poco que recogí en Radioshack hace unos años. También se puede encontrar en Sparkfun, Adafruit, Amazon y muchos otros lugares para alrededor $10. La manera de trabajar es que controlar la luz infrarroja ambiente en la sala. Cuando cambia abruptamente, establece una salida en el sensor (que va a una entrada en su Edison) alta. Nota que si no está utilizando un Arduino Edison salir junta, probablemente necesitará cambiar nivel la salida no para freír su Edison.

En Resumen, conectas a 5V en el tablero y al terminal positivo (+, VCC, PWR o "5V") del sensor, de tierra en el tablero (GND) a la terminal negativa (-, VSS, GND, "0V"), y el pin 5 en el tablero a la salida del sensor (hacia fuera). Dependiendo que sensor PIR está utilizando, pueden ser cables de colores que son presoldered o un circuito sin marcar - tienes que consulte su hoja de datos para saber donde van las cosas en ese caso.

No tienes que usar un sensor PIR - podría hacer un tripwire láser, un sensor de peso bajo un felpudo, o comprar cables de tensión de IR (como lo que está conectado a su puerta de garaje) como el sensor.
