Corregir un mal funcionamiento pantalla LCD fuente de alimentación (3 / 10 paso)

Paso 3: desmontaje

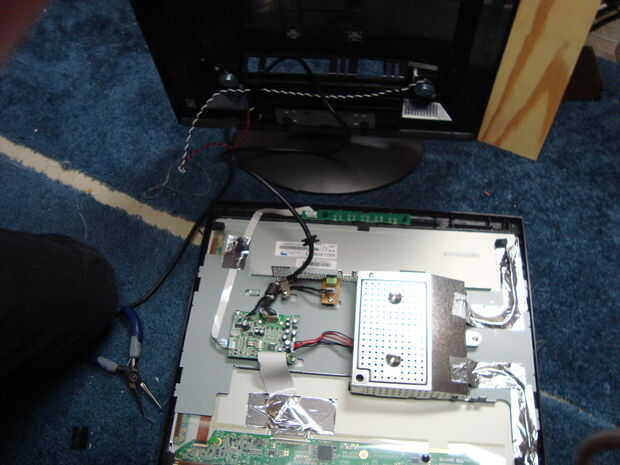

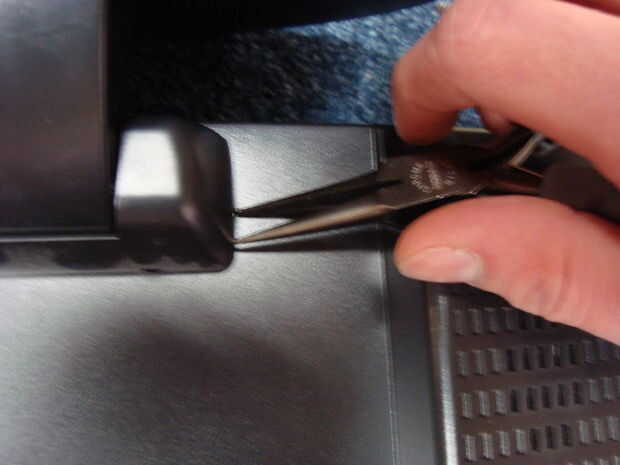

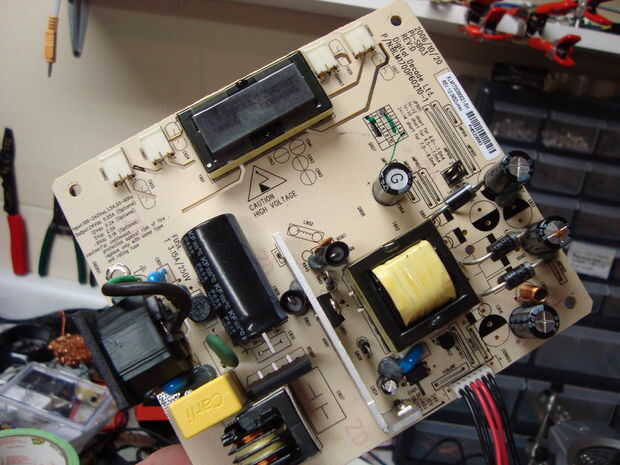

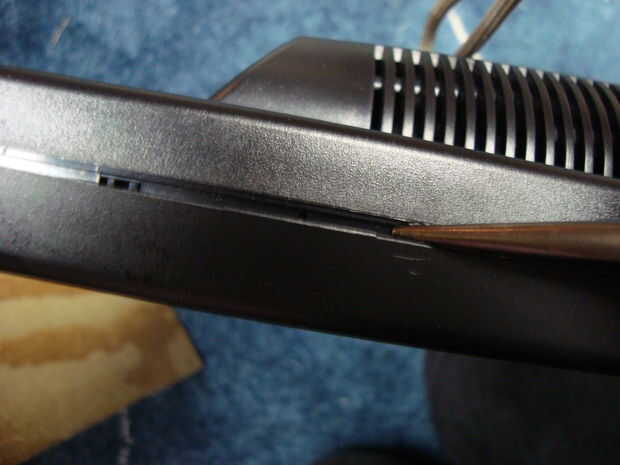

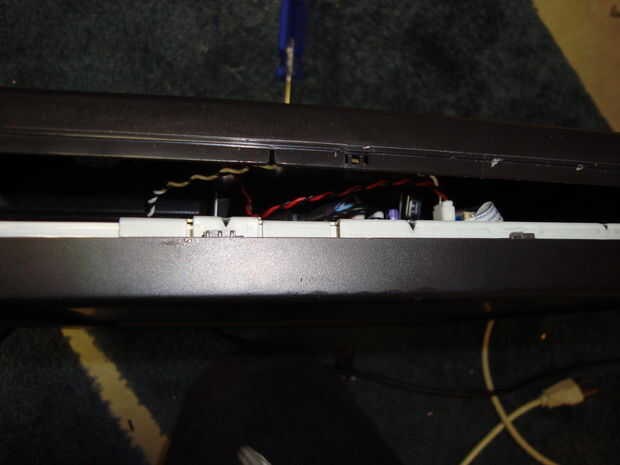

Esto es específicamente para el Optiquest Q9B, pero estoy seguro de que la mayoría de la gente podría resolver esto. En primer lugar, sacar la parte de plástico sobre la bisagra para el stand. A continuación, quite los dos tornillos que se muestra en la imagen. Ahora, todo lo que tienes que hacer es quitar las dos mitades separadas con alguna manera, forma, o forma de alzaprimar implementar. Deben desarmarse fácilmente. Asegúrese de no romper ningún cable conectado posiblemente entre el frente y las mitades de nuevo. Normalmente son cables de altavoces, y no encuentro que son muy importantes ya que utilizar altavoces externos, pero aún así tratar de tener cuidado. La fuente de alimentación generalmente está cubierta, así que sacar la tapa. Ahora Asegúrese de desconectar cualquier cable va a la fuente de alimentación y llevarlo a cabo.
