Paso 5: Paso 5: Prepare su protoboard!

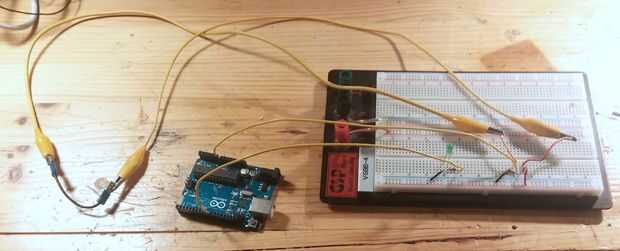

Usando los cables de puente, conectar el pin de 5v de Arduino para su tren de potencia en tu protoboard y luego conecte un pin GND para el carril de tierra de tu protoboard.
Me gusta sacar 5V de Arduino, porque esto asegura que usted no tiene que preocuparse de enviar demasiado de una tensión a los pines analógicos. También puede utilizar el perno de tensión de 3c3, pero me parece que conseguir una mejor señal del uso de 5v.
Conecte el resistor de pull-down a tierra.

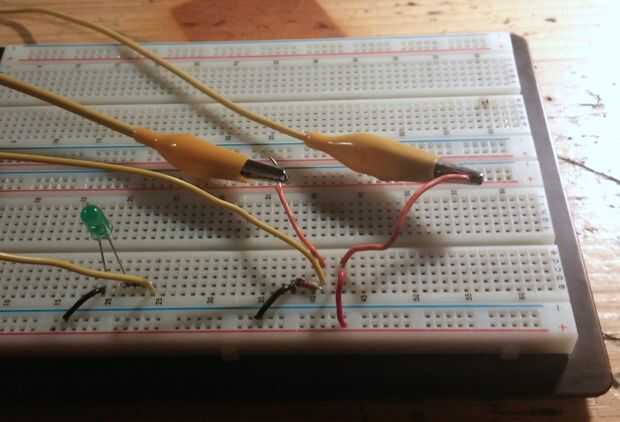

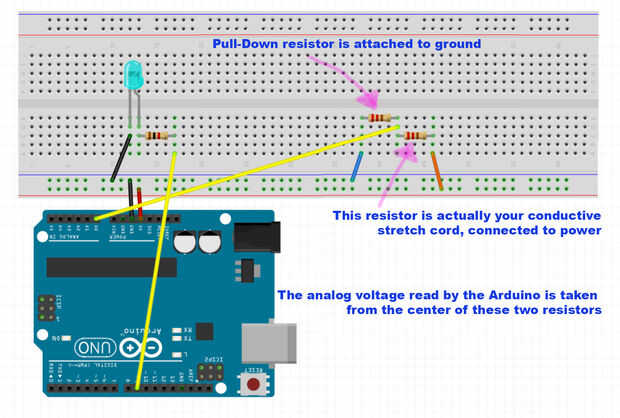

Tome ambas de sus pinzas y clip a los terminales en ambos lados del cable elástico de resistencia variable. Acople un extremo de las pinzas de cocodrilo en el riel de 5v. Conecte la pinza a un alambre en la configuración que se muestra en los diagramas.
Ahora asegurarse de que los "otros" extremos de la resistencia de pull-down y su conductor cable de estiramiento están conectados, conecte un cable de puente desde un análogo pasador (usemos A0) hasta el centro de estos dos puntos de conexión.
Por último, adjunto un LED con una resistencia de 1 k al pin 9 de tu Arduino.
