Corona del laser (13 / 20 paso)

Paso 13: La soldadura de conexión al microcontrolador

Utilizar el microcontrolador elegido. Elegí de Adafruit 3.3V baratija para su tamaño y costo. Pesa casi nada y es suficiente para manejar el anillo de Neopixel. Me gustaron los 3, 3V versión porque podría utilizar una sola 3.7V batería de LiPo para alimentar la baratija y el anillo sin preocuparse por cambiar la tensión entre los componentes.

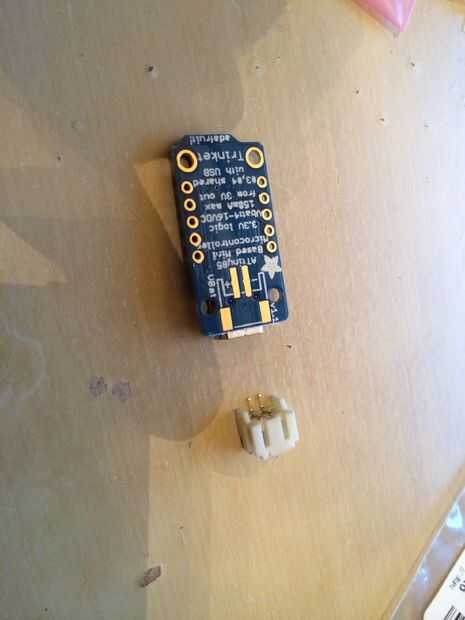

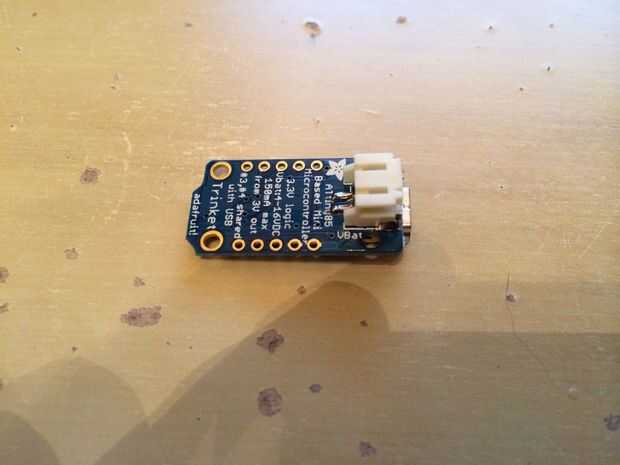

Antes de soldar el conector restante de la mitad de la extensión que estaba usando, te recomiendo soldar en un perno de JST PH 2 conector SMT de la baratija. Esto suena complicado, pero sólo quería una manera fácil de conectar la batería con el Abalorio y Abalorio al anillo con cables como pocos como sea posible. Es a sólo $75 más pero hace que conectar y desconectar la batería muy fácil. En la parte posterior de la baratija, es un esquema de donde va el conector. Asegúrese de todos los cuatro puntos para garantizar una conexión de la soldadura.

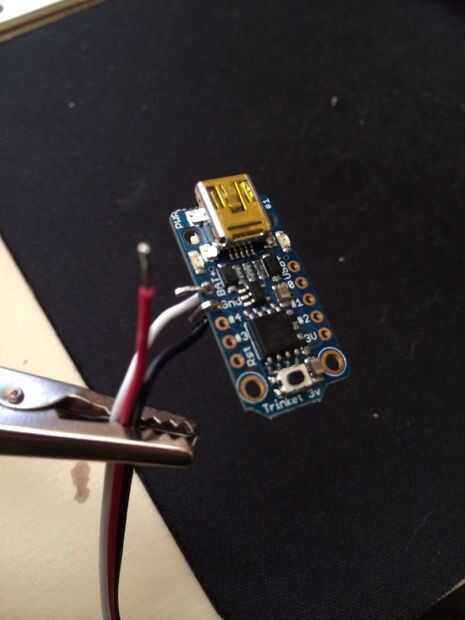

Para mi Instructable, sólo estoy usando tres pernos en la Junta por medio del software que he subido. GND, Bat + y #0. Si usted mira de cerca debe ser capaz de ver en la Junta.

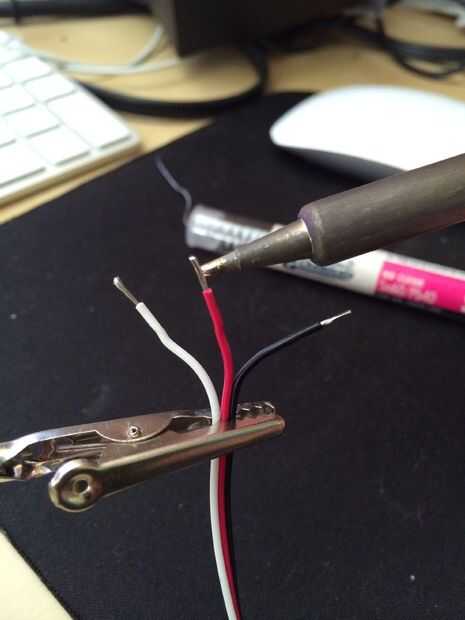

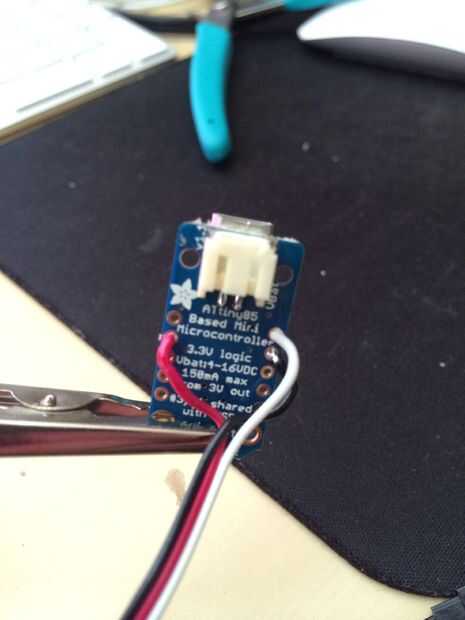

En el caso del cable RC, no sigo la Convención de rojo = energía, negro = tierra y blanco = señal porque quería que mi cable al ser tan plano como sea posible. Mire su anillo de Neopixel y cómo has soldado en relación con los colores del cable. Se duplican las conexiones en la baratija con el resto de los conductores.

Baratija GND va a GND de Neopixel

Baratija Bat + va a 5V de Neopixel

Baratija #0 va a Neopixel DIN (en Digital)

Sólo asegúrate de que tienes los cables van a los lugares adecuados.

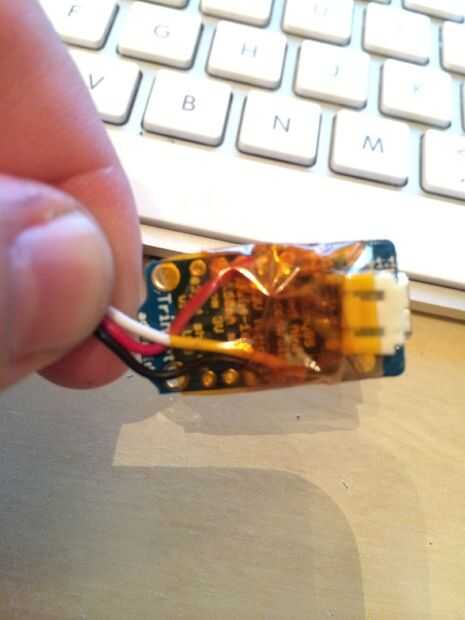

De mis fotos, el cable rojo es el cable de señal, es negro y es blanco Bat +. Envuelve todo en Kapton cinta para mantener las conexiones y para conservar la Junta.
