Corazón en las manos su LED caja (6 / 9 paso)

Paso 6: Construir el circuito

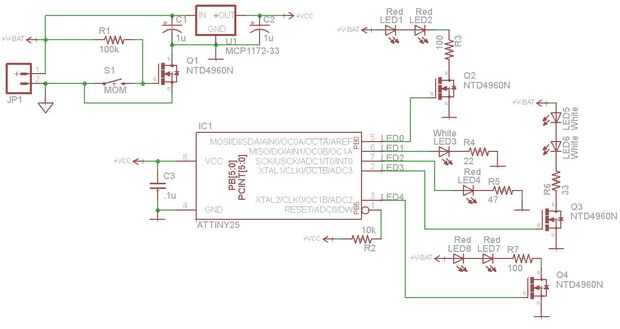

Este es un circuito muy simple de entender: solo un microcontrolador y unos cordones de LED. La parte interesante sólo es la fuente de alimentación que usa un MOSFET como interruptor para conectar el circuito a tierra. Cuando el cuadro es bajar, se pulsa el botón conectar la puerta MOSFET a masa de la batería, abriendo el interruptor MOSFET. Cuando se levanta la caja, el botón es presionado, y puerta del MOSFET es tirada hacia arriba por la resistencia k 100, encender el interruptor MOSFET. Esto conecta los LEDs y el circuito a tierra.

El único inconveniente del diseño es que mientras se presiona el botón, hay flujo de corriente a través de la resistencia de 100 k, pero esto sólo crea sobre .09mA * dar o tomar debido a las fluctuaciones en el voltaje de la batería) por lo que no es tan malo. De hecho, por esta razón dicha semana tire para arriba del resistor se utiliza para este trabajo.

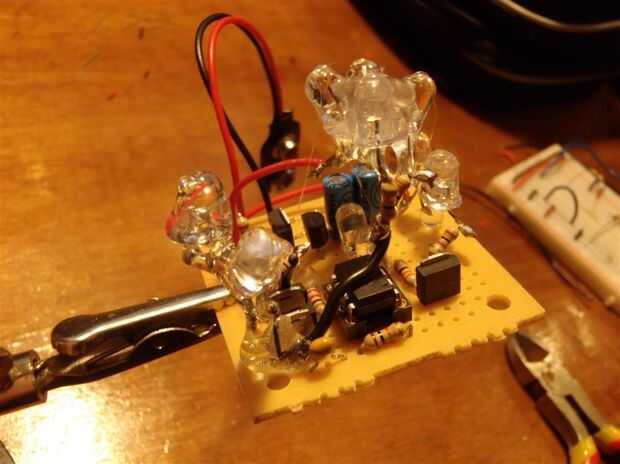

La colocación de sólo importante es el botón que hay que soldar a la parte inferior de la placa de circuito para que se pueda a través del agujero en la placa inferior.
