Convertir una pantalla de portátil en una pantalla inteligente. (2 / 3 paso)

Paso 2: Preparar y colocar el nuevo hardware.

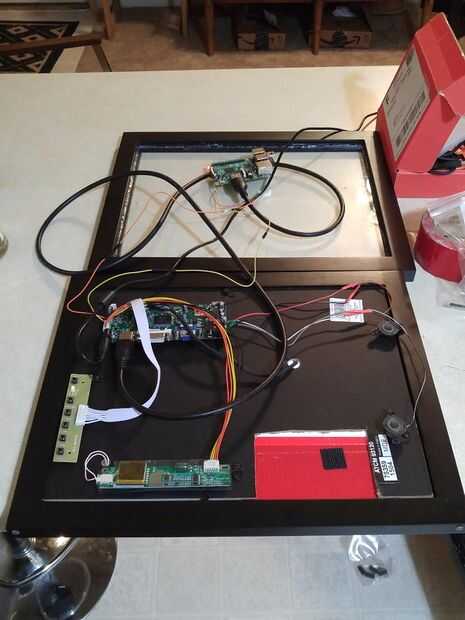

1. Coloque y conecte todo su hardware para asegurarse de que funciona.

Yo todo lo había conectado a la tarjeta controladora, el cable de datos y cables de alimentación de luz de fondo de la pantalla y potencia del inversor y el botón de botón de menú. Le enchufamos la fuente de alimentación de la tarjeta controladora en y el cable de HDMI de la Raspberry Pi. El Raspberry Pi fue impulsado de un cargador USB, a pesar de que sabía que iba a cambiar más adelante. Yo quería probarlo para asegurarse de que todos trabajaban.

2 soldar y probar las conexiones a los altavoces y a la frambuesa Pi.

Quería la frambuesa Pi apagado del tablero de regulador del LCD de la energía, pero no quería que la frambuesa Pi permanente usé cables que podrían conectar dentro de otra y soldadas dos botones de potencia de la Raspberry Pi (antes el fusible) y dos para la + 5v y almohadillas GRD que marcaron "Potencia" en el tablero de regulador del LCD. También soldado dos altavoces que rescatado de un ordenador portátil en las tarjetas controladoras de LCD marcados para 'Salida de Audio' entonces todo enchufado y probado para asegurarse de que trabajó.

3. Conecte el hardware para soporte de la pantalla frontal.

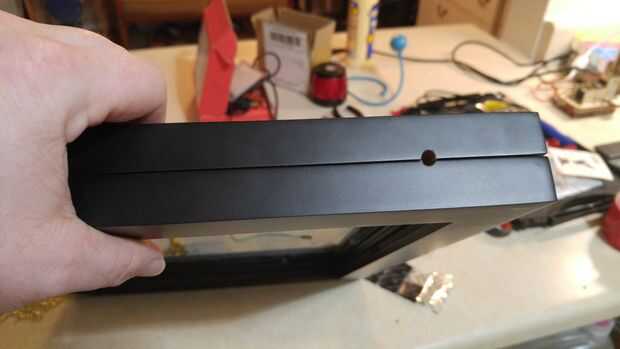

Quería una manera de desmontar fácilmente las placas de soporte, así que decidí utilizar Velcro. Que une las tiras a cada mesa y les pegó en lugar así que quedaría en su lugar. Después de la placa principal de control de LCD en su lugar, decidí hacer un agujero en el lado entre los dos cuadros para permitir que el cable de alimentación.
