Convertir un Servo para encender y apagar LED (2 / 4 paso)

Paso 2: Preparar y soldar los cables de interfaz

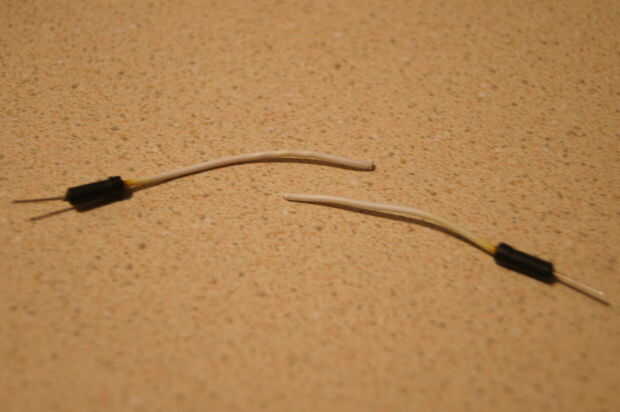

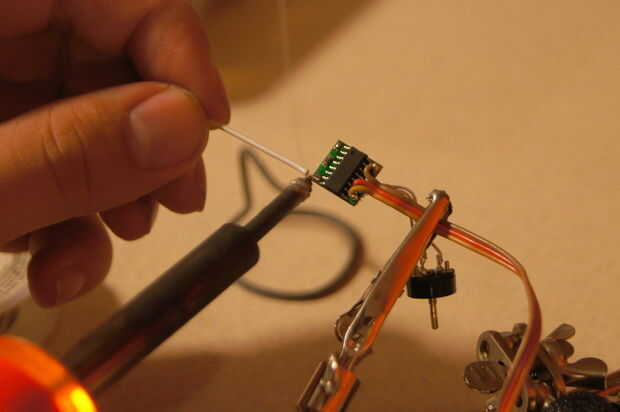

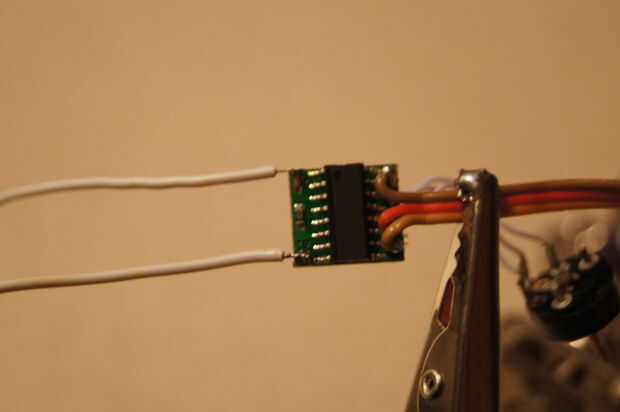

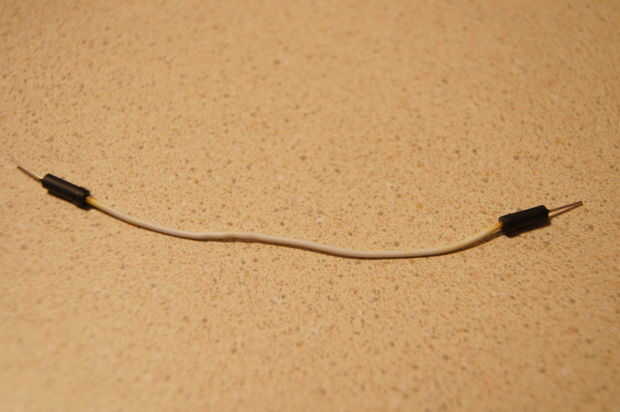

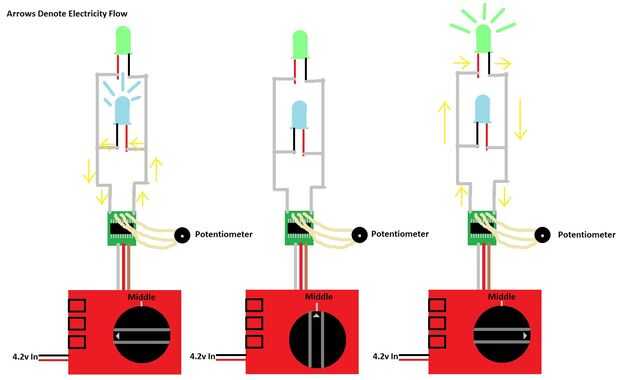

decidí poner diseño conduce en para lo que puedo experimentar, sin embargo puede poner en los cables directamente a los LEDs si usted sabe su composición exacta antes de tiempo. Corté el cable de conexión protoboard en medio por lo que estaba matando sólo 1 plomo. Entonces yo había soldado cada mitad en donde fueron los conductores del motor. Esto permitirá prototipos y fácil interfaz. El siguiente diagrama muestra cómo funciona el circuito, observe la posición de la esfera en el probador servo rojo. Cuando centrado (si el potenciómetro se centra) ni luz deberá encenderse. Cuando una forma, un color debe encender, cuando lo contrario se enciende el otro color.
