Convertir un radio reproductor a un Boombox MP3 (9 / 10 paso)

Paso 9: Ahora no funciona, añadir resistencias más grandes

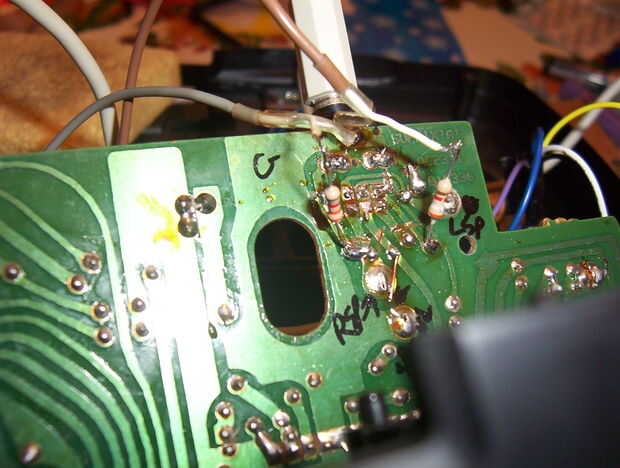

Ok el 150 ohmios no era suficiente; el sonido todavía está distorsionando un poco. Voy a tratar de agregar más resistencias en serie. Para probar yo solo había soldado les en sobresale sólo hasta encontrar el tamaño correcto. Primero traté de agregar resistores de 470 ohm. Después, no parece hacer mucha diferencia. A continuación traté de resistencias de ohm 3000, pero todavía apenas cualquier cambio. A continuación voy a tratar de 10 k ohmios.

Actualización 07/10/07
Agregar resistores no parecía estar ayudando; entonces recibí una sugerencia de otro gran usuario de Instructables, unknownuser2007 sugirió que en lugar de tratar de usar resistencias para dejar caer el nivel de la salida de auriculares del reproductor de MP3, podría tratar evitando el preamplificador cabeza de cassette IC como lo hizo en su instructivo. Una gran idea!!!! ¡ Gracias unknownuser2007!

Los cables de cinta principal (que estoy usando como entrada desde el reproductor de MP3) se unen a la placa de circuito y rastros funcionaron a partir de ahí a un IC LA3220 chip (ver segunda foto). Miré este chip un sitio web de hojas de datos (ver tercera foto) y encontró que es un amplificador ecualizador que aparentemente actúa como un preamplificador para el cabezal de cinta.
Hay otro IC, un LA7769 (fotos cuarto/quinto) cuya salida va directamente a los altavoces. Este IC es al parecer el principal, más amplificador para los altavoces.
"OK", pensé. "Gran; sólo lo que necesito para amplificar la salida de auriculares del reproductor de MP3! Te sólo muevo los cables de entrada directamente a la entrada de ese IC".
Bien, funcionó, pero luego el sonido fue muy fuerte todo el tiempo, incluso con volumen del reproductor de MP3 en su posición más baja de "1"... charlatán ... tan cerca!!

Bueno, una última idea de... ver paso siguiente
