Convertir un mando NES a USB con Arduino (11 / 12 paso)

Paso 11: Construcción: cable del USB (casi hecho)

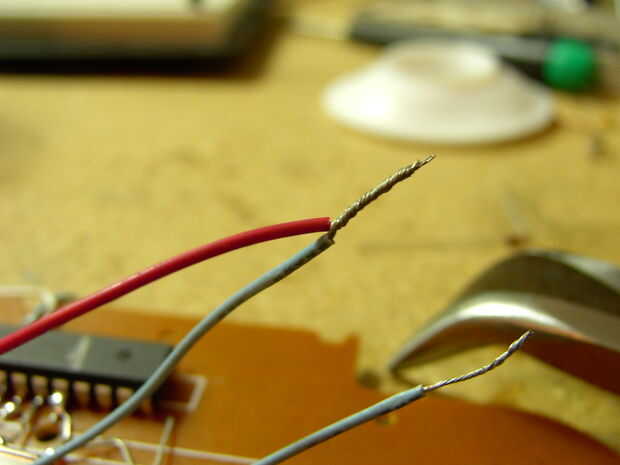

Tomar los cables que conducen desde la extracción hasta resistencia (1k 5) y una de las resistencias de 68 ohmios que finalmente termina en el pin 6 de mega y coleta les juntos.

También tome el cable de conexión de pin de la mega 4 luego tira y tuerza su extremo

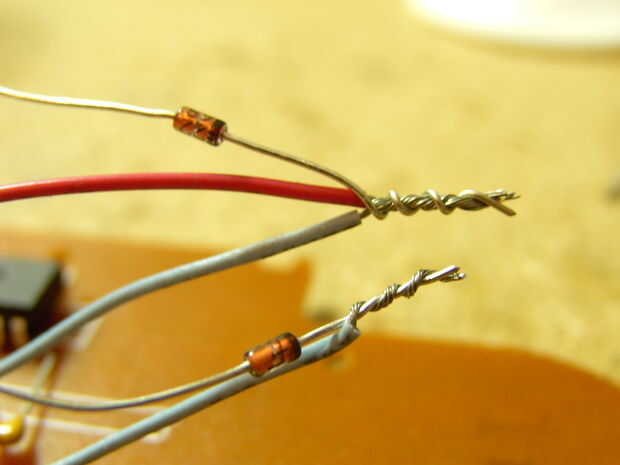

A continuación tome sus diodos y coleta sus cátodos (extremo con la raya en él) a los otros cables

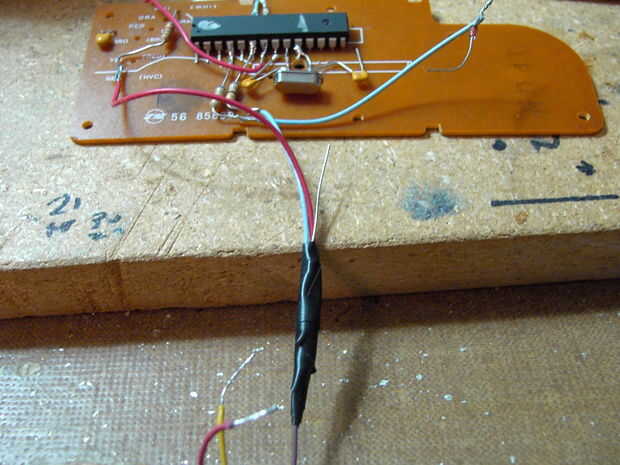

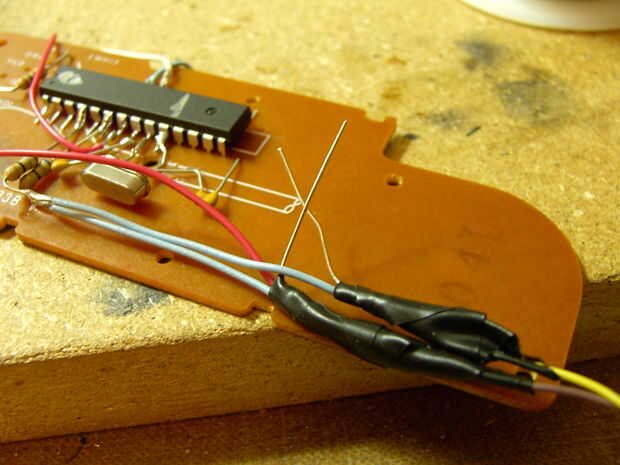

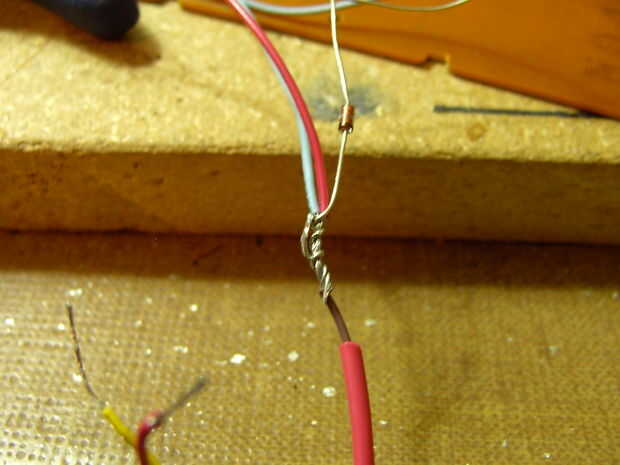

Encontrar la línea D en el cable de usb, mina estaba marrón... de todas formas hacer un empalme en línea con la coleta que contiene 2 cables y el diodo, luego soldar entre sí Envuelva en cinta, tomar la línea D + y con el otro cable que viene del pin de la mega 4 y el diodo, soldarlos todos juntos y envuelva con cinta de empalme

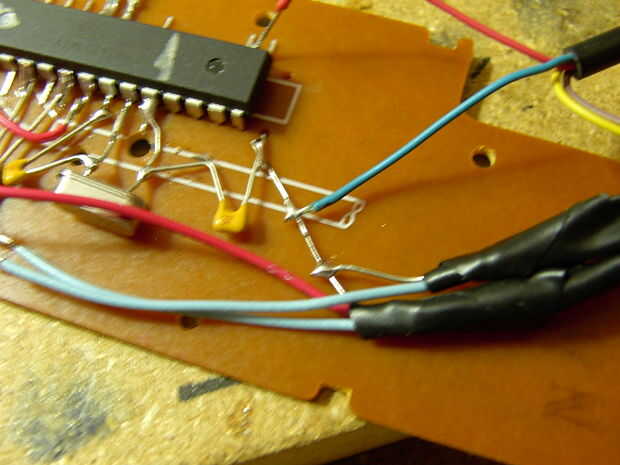

Debe tener los otros terminales de los diodos todavía sobresale, elegir cualquiera uno se ve más largo y la soldadura que el cable del condensador que está conectado a tierra (al otro lado se conectaría el cristal), a continuación, suelde el otro diodo conductor el primer diodo el conductor por lo que son ambos conectados a tierra

Luego soldar el cable de tierra desde el cable usb a uno de los conductores conectados a tierra
