Convertir un arcón congelador a kegerator o fermentador por $20 (2 / 3 paso)

Paso 2: Cableado del controlador

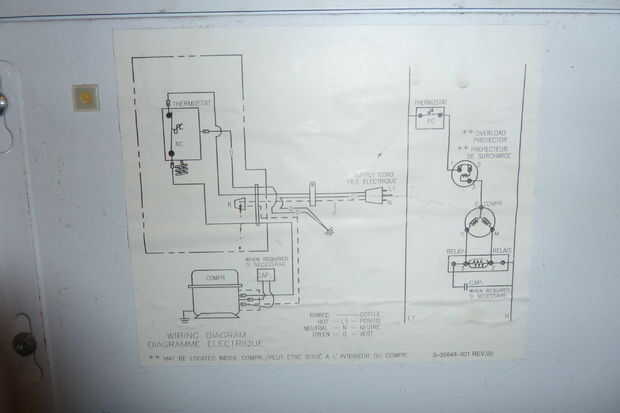

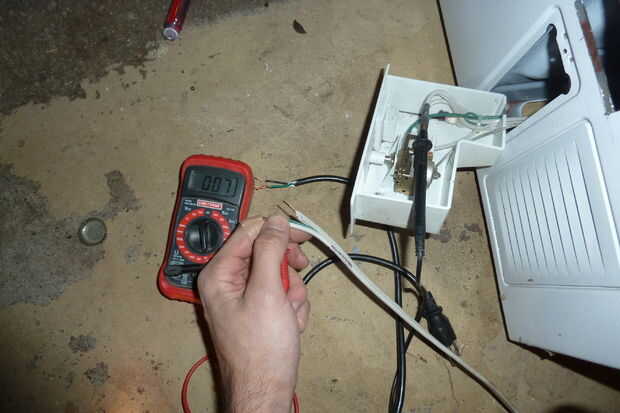

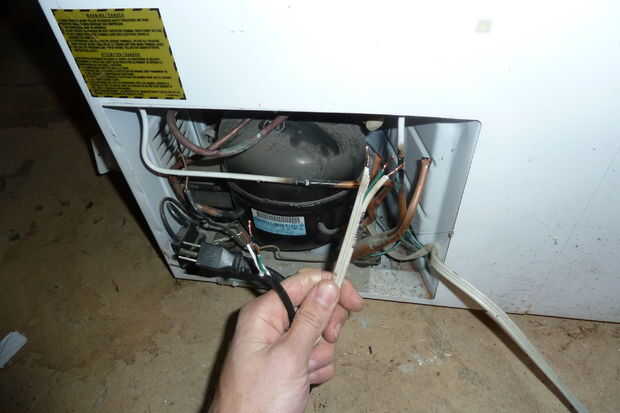

Lo primero es cortar el extremo de enchufe del cable existente (a menos que está utilizando la caja de empalmes, entonces corte en alguna parte en medio).  Es importante tener en cuenta que es caliente y que es el neutro.  La tierra es generalmente más pequeño y bastante fácil de identificar.  Después de cortar el cable, el cableado esquemático muestra la caliente va al termostato que se encuentra en el panel que ha sacado.  Busqué el cable que viene la fuente de alimentación y después de desconexión del termostato, prueba de continuidad con el multímetro.  Puesto que el extremo conectado al termostato es caliente, no debe recibir ninguna resistencia en el otro extremo de ese mismo cable.  Marcar con cinta aislante o marcador negro.

La forma el trabajo de controlador de temperatura es por el corte y apagar el flujo de la caliente a un calentamiento o enfriamiento elemento.  Ambos circuitos son normalmente abiertos.  Cuando la temperatura se calienta demasiado, cerrará el circuito y permitir que la electricidad fluya al elemento refrigerante (el congelador).  Si estaba usando el congelador como un fermentador que también podría haber un elemento de calefacción como un pequeño calentador de cerámica o deshidratador había conectado encenderse cuando la temperatura bajó demasiado.

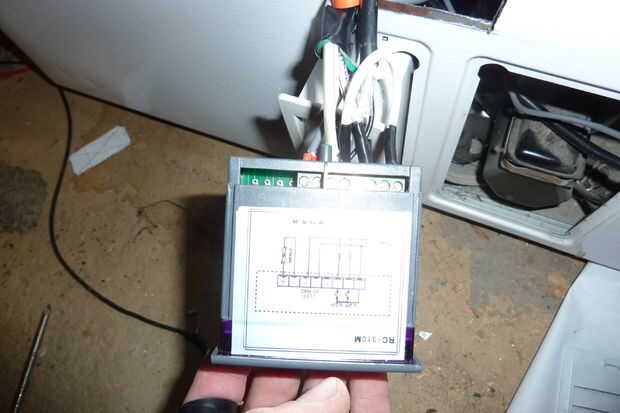

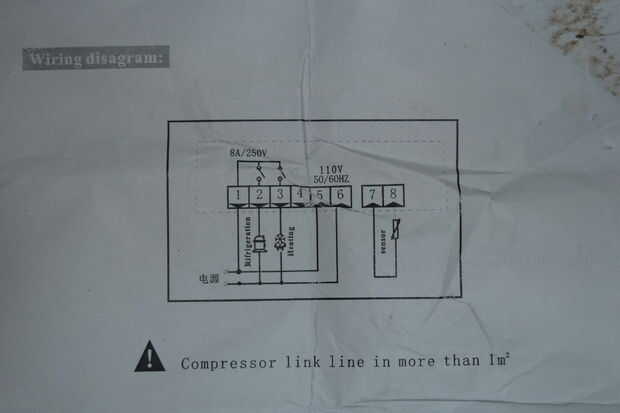

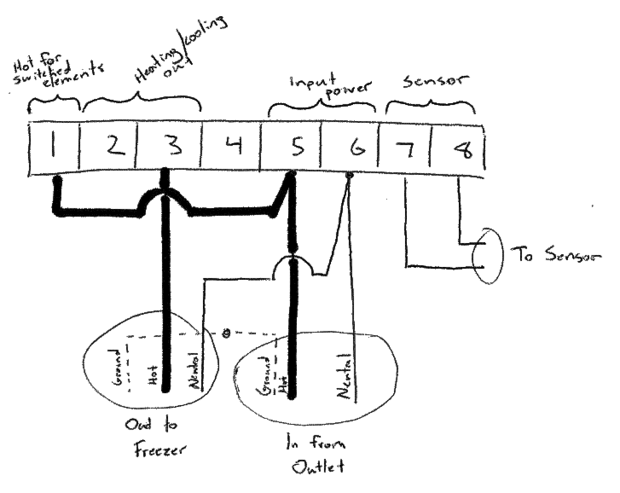

Para conectar, el entrante (cordón negro en mi caso) vivo y el neutro conectarse a los postes apropiados.  Aquí el caliente fue 5 y el neutro al puesto 6, como se muestra en el diagrama.  La caliente también debe conectarse al poste a parte de conmutación antes de llegar a los elementos de calefacción y refrigeración.  Porque post 1 y 5 ambos necesitan conectarse al entrante caliente, necesitas cualquier coleta una división en o hacer lo que hice un puente un segundo cable corto entre los dos.  A continuación se que necesita conectar el saliente post muestra que va al elemento de enfriamiento a la línea que va al congelador (cable blanco aquí).  Aunque el diagrama esto es post 2, encontré esto es una errata y publicar 3 es realmente para el elemento de refrigeración.  Inicialmente el congelador vino sobre cuando la temperatura estaba demasiado baja, que podría haber tenido consecuencias desastrosas si no pillo el error.  Puesto 7 y 8 conectarse a la sonda de temperatura incluido, no importa que la pierna se conecta con que post.  El neutro va al congelador debe llegar unida a post 6 junto con el neutro que viene de la toma. Los motivos, realmente no se conectan al controlador y deben ser alineados directamente uno al otro.

Antes de sellar todo para arriba, enchufe en el congelador para asegurarse de que todo está funcionando como se pretendía.  Para establecer la temperatura, pulse el botón set, utilice las flechas arriba/abajo para seleccionar la temperatura, luego presione reset.  Prueba ambos cuando la sonda es demasiado caliente o demasiado frío.  Puede mantener contra un cubo de hielo si es necesario enfriarlo.
