Convertir modelos 3D en objetos de aluminio con Soda viejas latas (2 / 6 paso)

Paso 2: Convertir el modelo en Metal de hoja

En primer lugar tenemos que convertir el modelo en Metal de hoja y desdoblar el modelo 3D para producir una forma 2D.

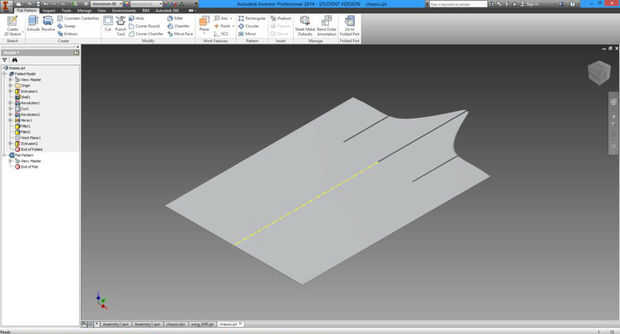

En Autodesk Inventor, hay un botón, parte superior derecha en la pestaña "modelo 3D", que convertirá su parte en chapa. Haga clic en "Chapa valores predeterminados" y especificar el grosor del metal 0,2 mm después sin control "utilizar espesor de regla". Luego presione "Crear plano patrón". Obtendrá un desplegable de su modelo como si fuera papel. Si no hay doblez y cortes en el modelo que usted necesita hacer. Por ejemplo, va a necesitar una raja abajo de ellos para revelar cilindros y cajas de "Curvas" en lugar de esquinas para permitir que se doble en su lugar.

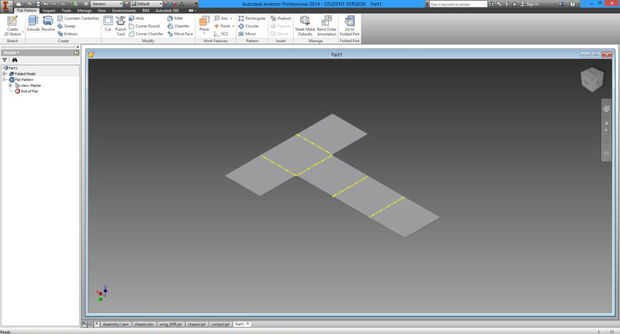

La mejor manera de explicar este proceso es a la imagen de un dado plano-embale. Las seis caras deben cortarse correctamente para permitir que colapso en una forma 2D, similar a un T, como se muestra arriba. Si el modelo no se despliegan automáticamente, necesitamos especificar manualmente donde están los cortes y dobleces.

Para hacer los cortes, es más fácil de crear un corte del mismo grosor que el metal si no un poco más. Esto permitirá que el modelo para plegar juntos más o menos en forma y puede Agregar "fichas" para el patrón plano con protuberancias para hacer más fácil a plegarlo a la vez, especialmente cuando se pegar o cinta adhesiva.

Una vez que todas las piezas se han convertido en patrones planos, podemos hacer una plantilla.
