Convertir los datos de altura de mapa en 3D azulejos (3 / 6 paso)

Paso 3: Utilice un script de java para convertir la imagen en escala de grises en un STL

Descargar Heightmap2stl.jar, una ingeniosa herramienta para convertir imágenes de escala de grises altura en modelos 3D (STL) escritos por mfussi.

Guarde el archivo Heightmap2stl.jar en el mismo directorio que el previamente descargar imágenes de altura de escala de grises.

Ahora abrimos el Terminal en os x (para Windows se puede utilizar comando Prompt y creo que los comandos son los mismos)

  • Compruebe qué versión de java tienes escribiendo "java-version", debe subir con el siguiente

versión de Java "1.6.0_65"

Java (TM) SE Runtime Environment (build 1.6.0_65-b14-462-11M4609)

Java HotSpot(TM) 64 bits Server VM (build 20.65-b04-462, mezcla modo)

  • Si su java es una versión anterior, descarga el último uno aquí
  • Desplácese hasta el directorio con el guión de Heightmap2stl.jar y la imagen en escala de grises, usando el comando

CD "Insertar ruta directorio aquí"

  • Lanzar el script con este comando, asegúrese de quitar la ' ' alrededor de la ruta a imagefile e introduzca valores para altura de modelo y altura de base. Había utilizado 100 y 10 respectivamente y me pareció bien.

Java-jar heightmap2stl.jar 'ruta a imagefile' 'del modelo '' altura de base'

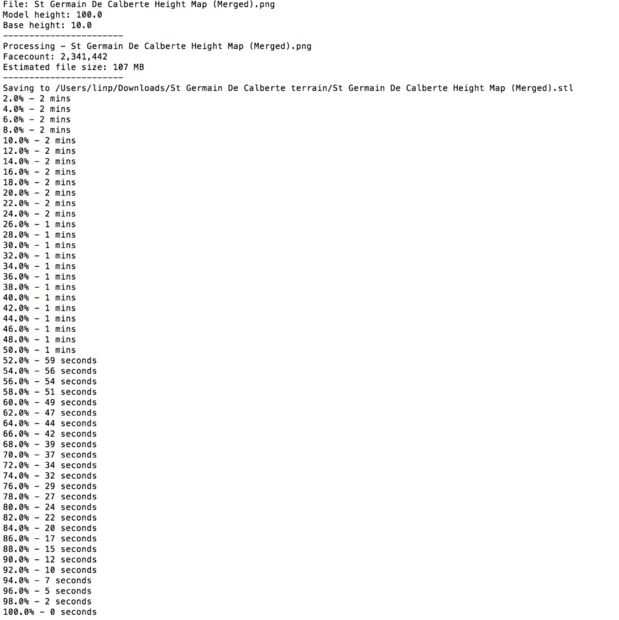

  • Deben crunch los números y luego escupir hacia fuera un STL en el mismo directorio
