Paso 3: Las pilas adios un beso

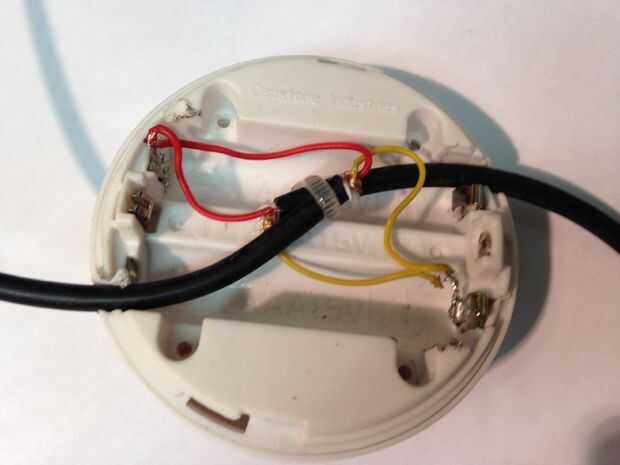

La primera foto arriba muestra cómo alambré mis luces de puck. Oh, hice daisy cadena (los cables de la luz primera continúe hasta el segundo semáforo y los conductores continuar en la 3ª y así sucesivamente) sin ninguna pérdida notable de energía en el extremo de la cadena.
Así, en una cáscara de la tuerca;
1. positivo alambre hacia fuera del cargador del USB al conector positivo de la batería en 1 luz de puck
2. negativa de alambre fuera del cargador del USB al conector negativo de la batería en 1 luz de puck
Pues ya está, listo. Que la luz funcionará ahora. Si desea que el otro cinco luces para trabajar así sólo conectan el positivo y negativo del disco 1 de luz, para el 2 º disco luz y así sucesivamente.
Utilizo mi herramienta rotozip poner una ranura a cada lado de la luz de disco para los cables nuevos. Sufran de así que usted puede poner las luces de nuevo en sus bases. Yo también zip atado los cables entrantes y salientes para un poco de alivio de tensión.

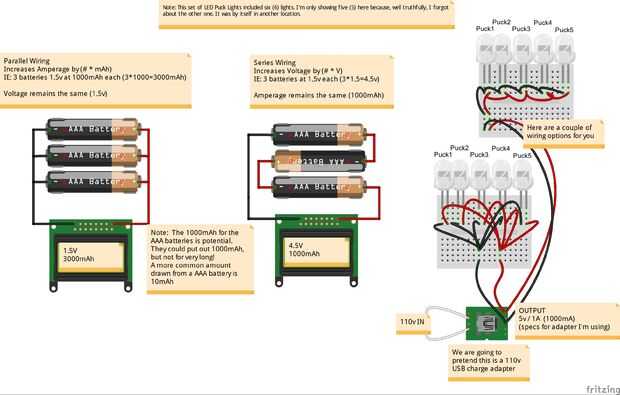

He incluido un esquema rápido así, tiene dos opciones de cableado para usted. Minas están encadenadas como se muestra en el ejemplo de cableado superior.

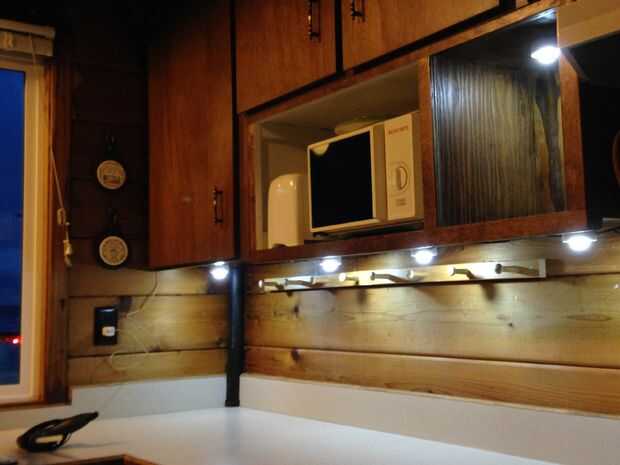

Y finalmente, la última imagen muestra que mis luces del disco de nuevo. Ver la toma de corriente, ver el cargador USB en esa salida, seguir el hilo.
Gracias por leerme y espero que encuentres útil. Como siempre, por favor no sea tímido sobre señalando los errores u omisiones en este Instructable. Tenía mucho más bien fijar em luego que alguien arruinara.
