Conversión de una Lumix DMC FZ-7 cámara a infrarrojos (5 / 8 paso)

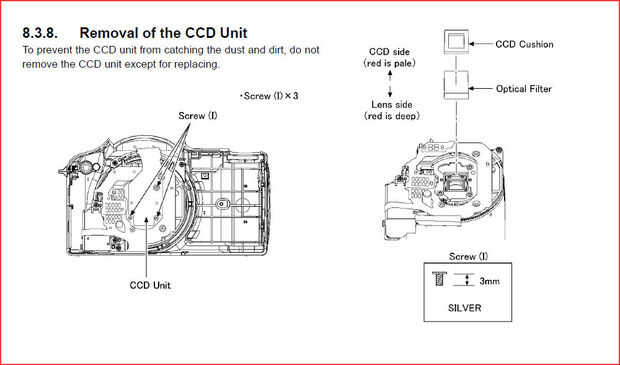

Paso 5: Retirar la unidad de CCD y filtro caliente

Abrir los tres tornillos que sujetan la unidad de CCD en el lugar, colocará las bisagras hacia arriba. Si te fijas debajo de él que vemos el filtro caliente al CCD con un pequeño rectángulo de esponja, elegir el filtro (que se ve rosado/azul) y quitar la esponja. Si cualquier bit ha caído sobre el sensor, limpiarlos apagado con el pincel. Poner el sensor en el lugar y el tornillo firmemente de nuevo.

Volver a montar la cámara cuidadosamente. La Asamblea de botón obturador debe colocarse antes de que el Consejo principal es volver a colocar como el tornillo de mano derecha C lo mantiene en posición.

Utilice las pinzas para Deslice suavemente las cintas en su lugar. Encontré la cinta del LCD la más delicada (uno verde en el diagrama). Me pareció mejor una esquina en primera y luego suavemente facilitar el otro lado, cerca de la aleta para bloquearlo.

Por lo es hecho.
