Conversión de Mag-lite de LED alta potencia (4 / 14 paso)

Paso 4: La matriz de soldadura juntos

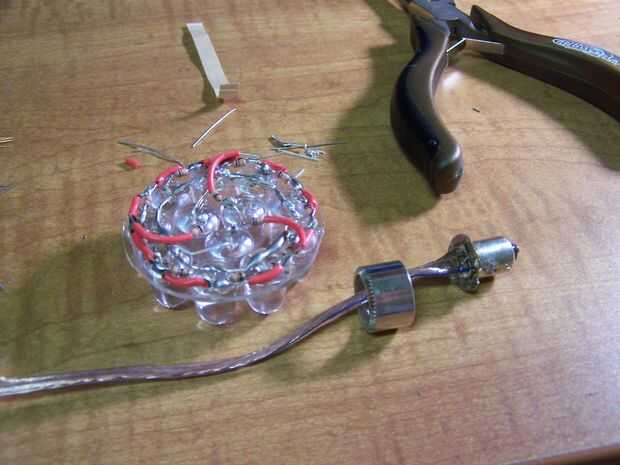

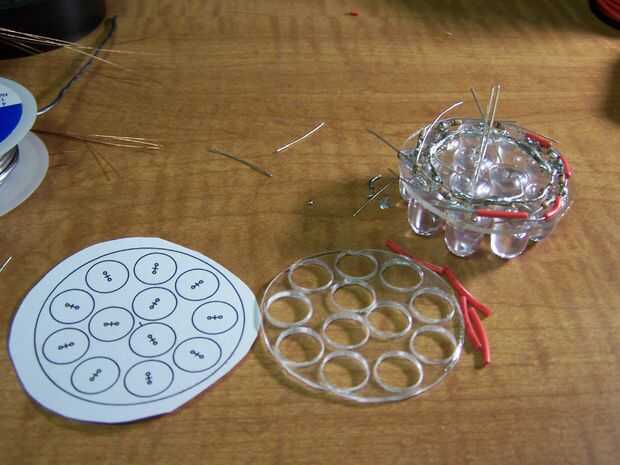

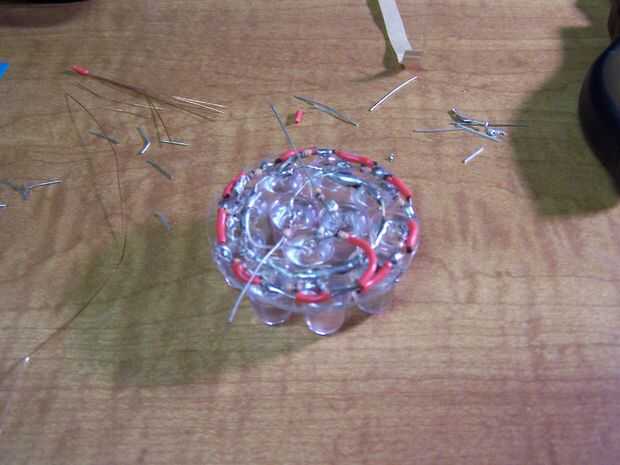

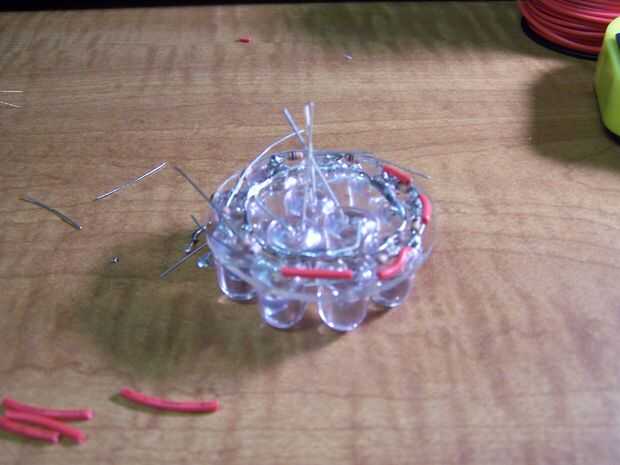

Empezar por colocar todos los LEDs a través de los orificios de manera uniforme. Decidí poner todo negativo conduce (lado plano) en el aro exterior hacia afuera y hacia adentro en el aro interior que pueden soldar todos los cables positivos juntos. Una vez que los aspectos positivos son cuidados, coloque las resistencias en los cables negativos. En este ejemplo, los LEDs están todos conectados individualmente, puesto que la fuente de energía es sólo de 4.5V. Para linternas con más tensión, puede ser posible conectar los LEDs en pares, triples, etc.. Corte los cables positivo y uno de los plomos del resistor a aproximadamente 3/16" y soldarlos juntos. Usé un pelacables para retirar pedazos de aislamiento del cable que tenía para ayudar a aislar los cables de la resistencia de cortocircuitos inintencionales. La idea aquí es conectar cada LED con su resistencia en paralelo a todos los LEDs para que cada uno de ellos recibe la misma tensión.

He hecho algunos cálculos propios. Puesto que las baterías pierden tensión con el tiempo, decidí que quería que el LED esté ejecutando en torno al 95% de su máximo cuando las baterías eran frescas. Aquí están algunos valores de resistencia y sus correspondientes voltajes:

Éstos trabajan con el LED blanco 10mm de besthongkong:

voltios, ohmios de LEDs
4.5V 1 47
6V 1 120
9V 1 270
9V 2 91
