Conversión de camión RC Tonka con patio volante - parte 1 (con la actualización solar por venir) (3 / 3 paso)

Paso 3: Montaje y ensamblaje

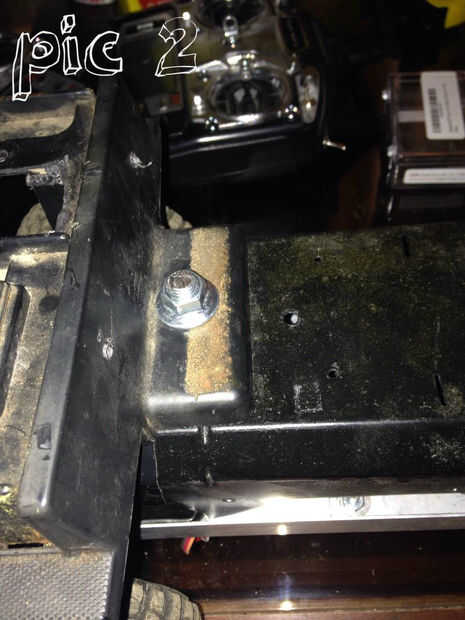

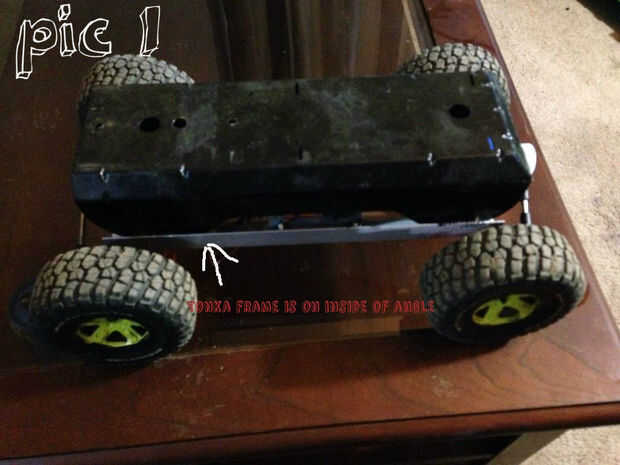

Ahora que su chasis está listo, colocar el cuerpo debe ser una brisa. Simplemente deslice el cuerpo en la parte superior con el ángulo en el exterior como se muestra en el cuadro 1. (Nota: no coloque el cuerpo del carro en el chasis hasta el final) Instale el cab con el perno de su elección, puede dejar en el agujero original o hacer uno nuevo dependiendo de sus necesidades, como en la figura 2.

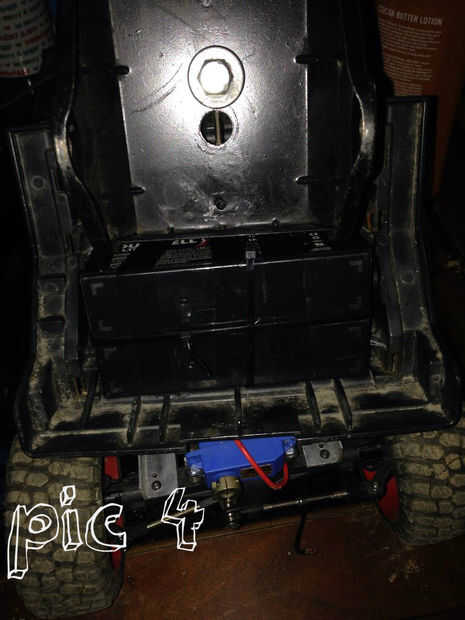

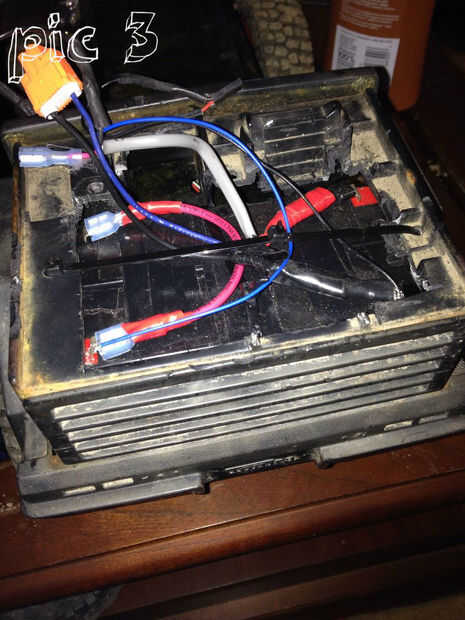

Creo que las baterías son la colocación más difícil de todos. Corte el centro de la cabina hacia fuera y utilizar zip lazos para asegurarlos trabajado mejor para mí. (Nota: almacenar las baterías donde coloqué mina lo hace pesado delantero cuando no hay ninguna suciedad en la cama del camión.) Fui con 2 Duracell Ultra 6V 3.3AH batería AGM DURA6-1.3F (como se muestra en el cuadro 3-4), funcionando en serie para hacer 12 voltios.

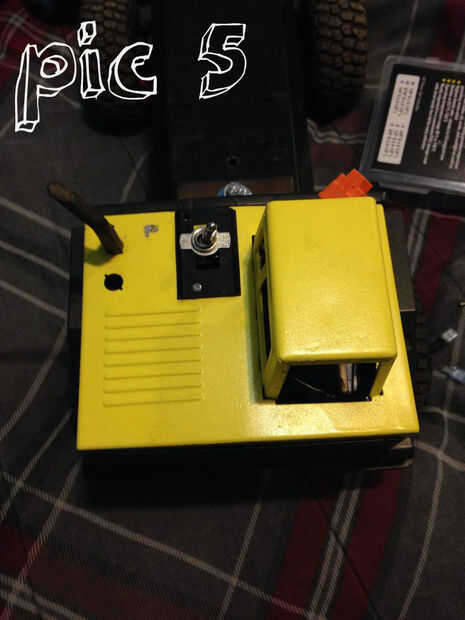

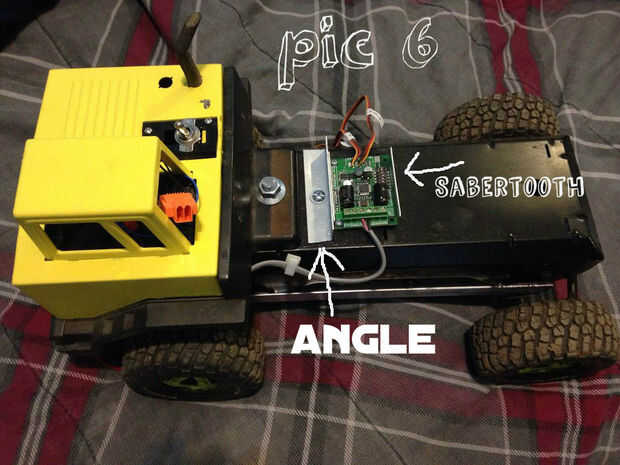

Añadí el interruptor on/off en la parte superior de la cabina y cuelga el cable de carga por la ventana para las baterías (en caso necesitan ser recargada) como se muestra en la figura 5. He añadido un trozo de ángulo detrás de la cabina y directamente detrás de eso he añadido mi conductor del Motor 12A Sabertooth Dual para R/C también se encuentra en Amazon.com. Tan cuando la cama baja, está sentado ligeramente por encima de él, como se muestra en la figura 6.

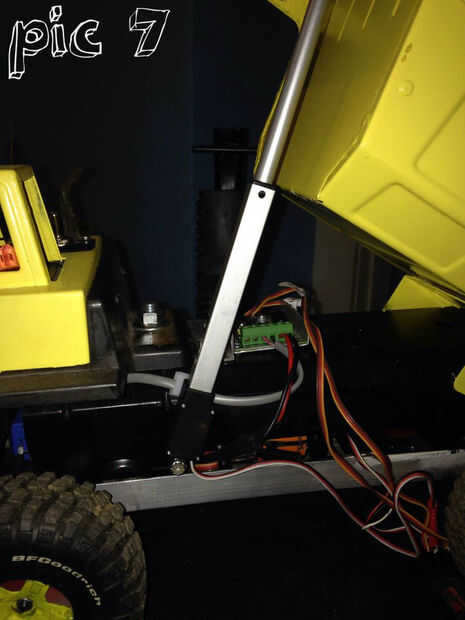

He añadido mi 100mm Firgelli acuator 100: 1 cociente del engranaje, (que se encuentra en el sitio de Firgelli) con la varilla roscada en el lado del real cuerpo de Tonka (Nota: hice la varilla roscada tiempo suficiente en caso de desee agregar un segundo actuador (para aumentar la usabilidad y para cargas más pesadas de dumping) como se muestra en el cuadro 7. (Nota: yo no añadía la solar aún porque los elementos están en orden... Pero voy a actualizar cuando esté listo)

Por lo que es cada uno, al camión Tonka completamente convertido. Esperamos que esta ayuda a todo el mundo la creatividad y las ideas que fluyen. Gracias por tomarse el tiempo para leer nuestro instructivo y esperamos ver la tuya pronto!
