Paso 2: Conceptos básicos de IR
Ya hay instrucciones muy detalladas sobre cómo leer y crear códigos de un control remoto de infrarrojos. Voy a intentar construir sobre tutorial de IR de ladyada. Voy a explicar lo básico y dar un breve resumen, pero voy mantener vincular con páginas del tutorial de ladyada para obtener instrucciones detalladas.

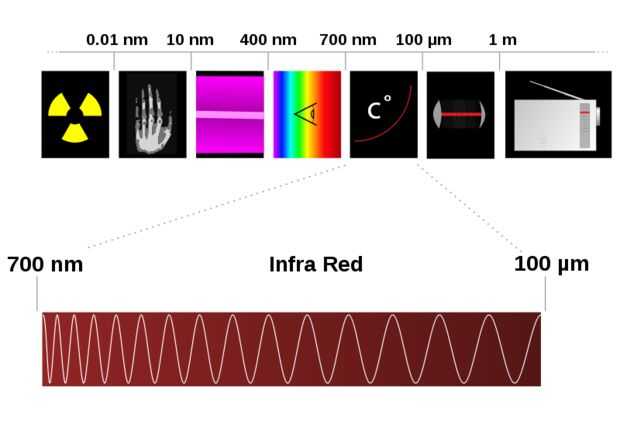

IR está parado para el Infra-rojo. Esta es una parte del espectro que va más allá del color rojo e invisible para nosotros. IR puede ser mejor llamado como olas de calor. Cada vez que algo irradia calor, es una bombilla, el fuego o sol, irradia rayos infrarrojos. Incluso algo que no es brillante (como un plato caliente) se emiten ir El IR trabajamos con es generado por un LED IR. El IR es muy débil y que no sienta su calor, pero es muy útil para el envío de rayos centrados invisibles para transferir datos. Punta: su promedio cámara digital (incluso móviles) puede ver cierta cantidad de IR. Echa un vistazo a IR LED su control remoto a través de su cámara.
Control remoto IR utiliza una técnica llamada modulación para reducir el ruido y pérdida de datos. Tienen una frecuencia (38kHz es más comúnmente utilizado para controles remotos) y el IR LED encendido y apagado en esa frecuencia. Ciclo del IR LED será 1/38000 segundos = 0,0000263 segundos = 0,0263 milisegundos = 26,3 microsegundos de tiempo. Por lo que el LED se encenderá la mitad de esa duración, es decir, 26.3/2 = 13,15 microsegundos, seguidos por ser de la misma duración, y este va una y otra vez. Datos están leído/enviado midiendo cuánto tiempo nos seguimos apagando el LED IR en-a 38kHz. Podría ser un simple código de infrarrojos: parpadeo/modulación IR LED a 38kHz para 1500 microsegundos, entonces mantener el LED IR fuera de 50 microsegundos, modulando nuevamente IR LED para 1500 microsegundos, seguido por último apagar el LED hasta que el usuario presiona un botón otra vez.
El receptor de infrarrojos es un demodulador de 38kHz. Sólo pueden leer controles remotos con esa frecuencia para modular las señales. Permanecerá en estado alto si simplemente conecte un LED IR a batería y brillar en él. Sólo dará una baja en su pin Vout cuando 38kHz modulada cae luz IR en él. Para crear este circuito simple ladyada para probar el sensor de infrarrojos. Si usamos un mando a distancia para brillar el código simple de IR arriba en el receptor IR, obtendremos una baja en Vout para 1500 microsegundos, entonces alto de 500 microsegundos, entonces 1500 microsegundos finalmente alta y baja indefinidamente.
