Paso 2: Cómo funciona la matriz de LED
Una matriz de LED es una colección de LEDs, pueden ser arregladas en muchos patrones, el más típico es una sola línea, o un patrón de matriz. Aquí cubrimos el patrón de la matriz. Una matriz define un cuadrado o rectangular que consiste de intersección de filas y columnas. La intersección de estas filas y columnas son importantes cómo nos hable con la matriz y dirección LEDs individuales.

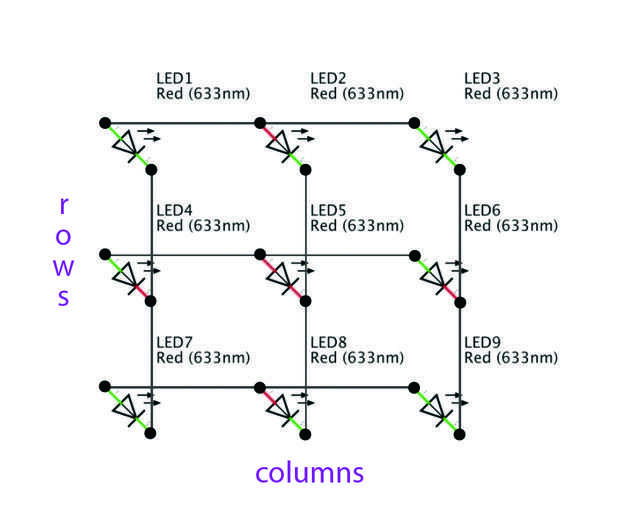

Vamos a empezar por mirar un LED, hay un terminal negativo (cátodo) que va hacia tierra y un positivo (ánodo) que va hacia el poder. Terminal de alimentación se conecta a un pin de I/O del microcontrolador, que se achique el voltaje, girándolo y basado en el programa subido. Los ánodos y los cátodos están conectados, formando las columnas y filas. Una matriz de LED puede ser columna ánodo o cátodo de columna (como en el diagrama anterior).
Si queremos ser capaces de controlar individualmente cada LED, cada LED en una matriz tendría su propio pin de I/O. Una matriz de 8 x 8 tendría 64 pines. Eso es mucho! Por suerte hay algo que llama multiplexación que reduce el número de pernos necesarios a 16 para el control de la matriz. Los pernos entonces pueden ser referidos por el número de fila o número de columna, por ejemplo, 1-8 (R1 - R8) de fila o columna 1-8 (C1 - C8).
Obras de multiplexación encendiendo LEDs de una fila o columna a la vez, para simplificar, permite decir estamos convirtiendo en filas. Cada fila está encendida y bien después de uno con el otro a un ritmo lo suficientemente rápido como para que la persistencia de la visión nos hace ver una imagen estática.
