Controlar una matriz de LED RGB con Android y IOIO (1 / 5 paso)

Paso 1: Instalar el Firmware de aplicación del tablero IOIO

Para aquellos no familiarizados con IOIO, IOIO (pronunciado "Yoyo") es un microcontrolador de código abierto. Pensar en él como Arduino pero muy bien integrados para Android. A diferencia de Arduino basado en métodos de entretela con Android IOIO difiere en que el firmware está cuidado para usted.  Usted tiene el control total de los pines analógicos y digitales de dentro de su código de aplicación para Android usando las librerías suministradas IOIO-basada en Java; bocetos de Arduino adicionales no se necesita.  Esto simplifica considerablemente el proceso, lo que le permite centrarse exclusivamente en el código de la aplicación para Android.  Además de entrada analógica y entrada/salida digital básica, la biblioteca IOIO también maneja el control PWM, I2C, SPI y UART. El firmware es actualizable fácilmente usando el IOIO Manager app desde tu teléfono Android.

Para este proyecto, necesitará instalar un custom firmware IOIO aplicación que soporta la matriz de 16 x 32 LED RBG de Adafruit que puede descargarse desde aquí (Desplácese hacia abajo de la página a la sección de matriz de LED RGB). Una característica interesante de IOIO es se puede instalar el firmware de la diferencia utilizando tu dispositivo Android con una conexión USB a la BoardIf IOIO eres un desarrollador de modificar el código fuente, usted también tendrá una versión especial de las bibliotecas IOIO aquí. Para ello, instale primero la aplicación administrador de IOIO para tu dispositivo Android y siga estas instrucciones para importar el firmware de aplicación de la matriz RGB en gestor de IOIO y descargar a la Junta IOIO a través de USB. Especial gracias a Ytai Ben-Tsvi, el creador de IOIO, que escribió este firmware personalizado para este proyecto.

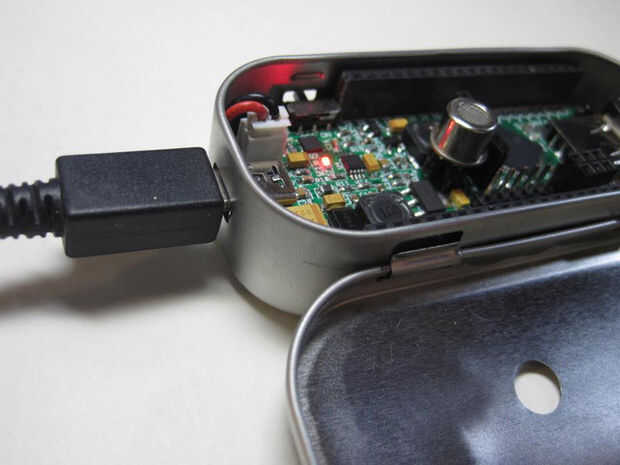

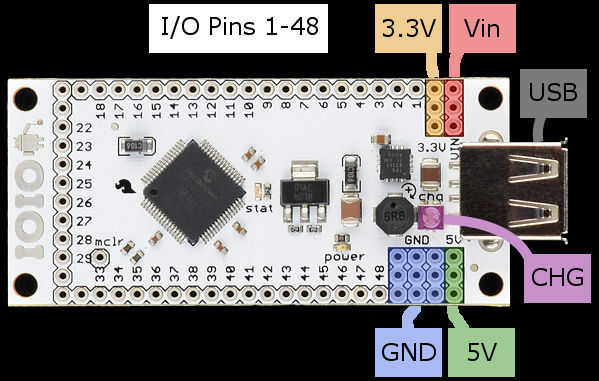

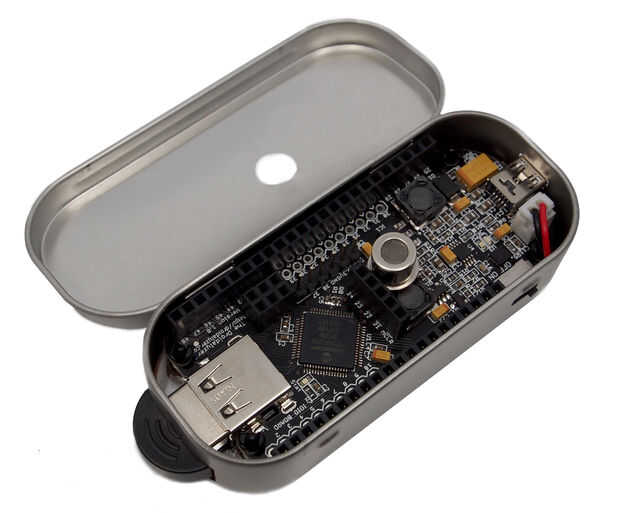

Actualmente hay dos sabores de la Junta IOIO. La placa base de la IOIO de Sparkfun y una versión de Seeedstudio y Adafruitque incluye algunas características adicionales como un cargador a bordo de la LiPO, LiPO batería, encabezado alfileres, Bluetooth dongle, mini puerto USB placa alimentación/carga y caja lata de la menta.
