Controlar un NES o SNES con un Nunchuk de WII

una característica principal del mando de Wii es su movimiento detección de capacidad, que permite al usuario interactuar y manipular objetos en pantalla.

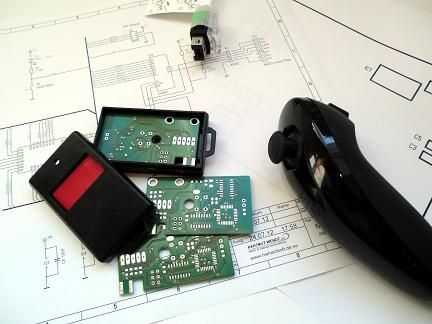

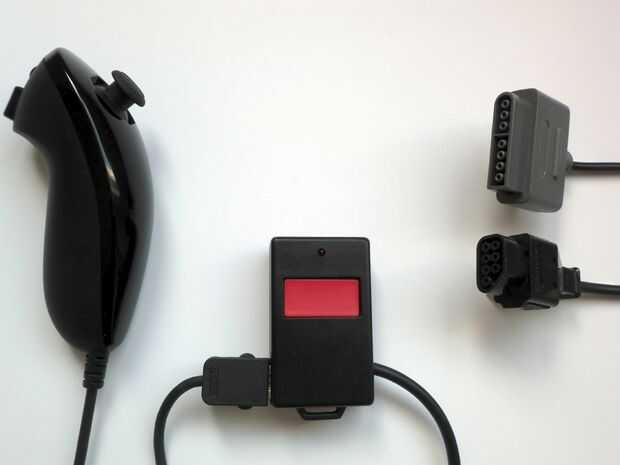

Era la meta de este proyecto para llevar un pedazo pequeño de esta idea impresionante en el mundo de la NES (Nintendo Entertainment System) y SNES (Super Nintendo Entertainment System). Utilizamos un micrcontroller AVR para transformar las señales desde el Nunchuk a la NES o SNES.

Modos de operación:

Modo 1 - emulación de controlador con sensores de aceleración: la interfaz emula la funcionalidad de un cojín estándar del juego de SNES. Puede simular la función de las teclas de dirección moviendo el Nunchuk hacia izquierda, derecha, adelante y hacia atrás. Los dos botones del Nunchuk emulan el botón A y B de la almohadilla de juego de SNES. El pequeño joystick en la parte superior el Nunchuck emular el botón de inicio (arriba), seleccionar (abajo), hombro izquierdo (izquierda) y RIGHT (derecha) del hombro.

El LED de la interfaz está siempre encendido en este modo de operación. Use este modo de operación para todos los juegos de SNES sin la ayuda del ratón. También disponible para NES.

Modo 2 - emulación de controlador con joystick: la interfaz emula la funcionalidad de un cojín estándar del juego de SNES. Puede simular la función de las teclas de dirección moviendo el joystick en la parte superior del Nunchuk hacia izquierda, derecha, adelante y hacia atrás. Los dos botones del Nunchuk emulan el botón A y B de la almohadilla de juego de SNES.

El LED de la interfaz es interruptor apagado poco todos 2 seg en este modo de operación. Use este modo de operación para todos los juegos de SNES sin la ayuda del ratón. También disponible para NES.

Modo 3 - emulación de mouse con sensores de aceleración: en este modo de funcionamiento la interfaz será emular un ratón SNES. Puede mover el puntero del ratón en la pantalla moviendo el Nunchuk hacia izquierda, derecha, adelante y hacia atrás. Los dos botones del nunchuck tienen la misma funcionalidad que los botones del ratón. Se parpadeará el LED de la interfaz con (aprox. 1Hz) en este modo de operación.

Modo 4 - emulación de ratón con joystick: en este modo de funcionamiento la interfaz será emular un ratón SNES utilizando el joystick en la parte superior del Nunchuk. Los dos botones del nunchuck tienen la misma funcionalidad que los botones del ratón. Se parpadeará el LED de la interfaz con (ca. < 0.5 Hz) en este modo de operación.

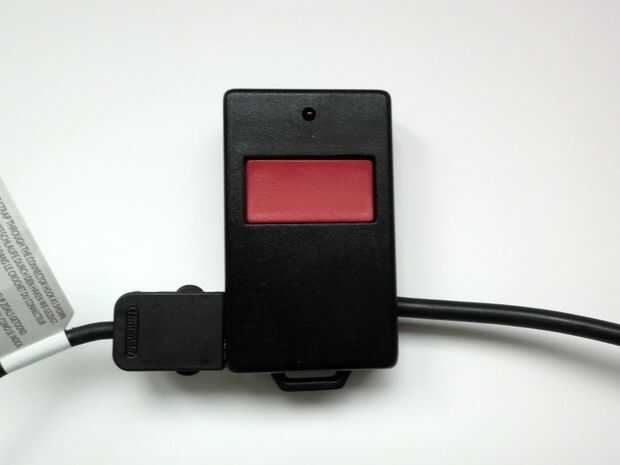

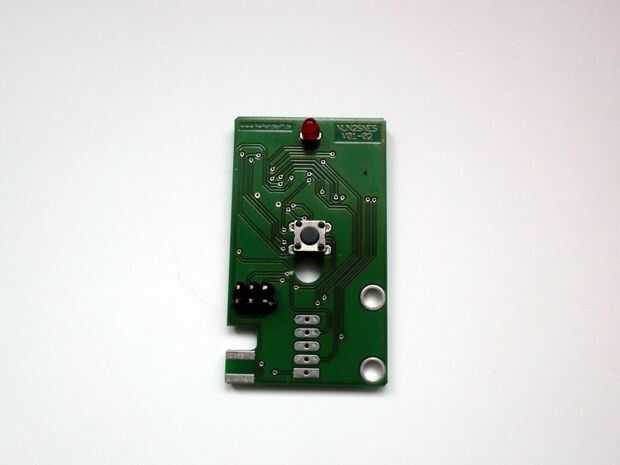

Tienes que cambiar el modo de funcionamiento pulsando el botón PROG de la interfaz y sostenga el botón para más como 1 seg. La interfaz cambiará el modo de operación después de soltar el botón PROG. El modo de operación actual se muestra mediante el LED (véase arriba).

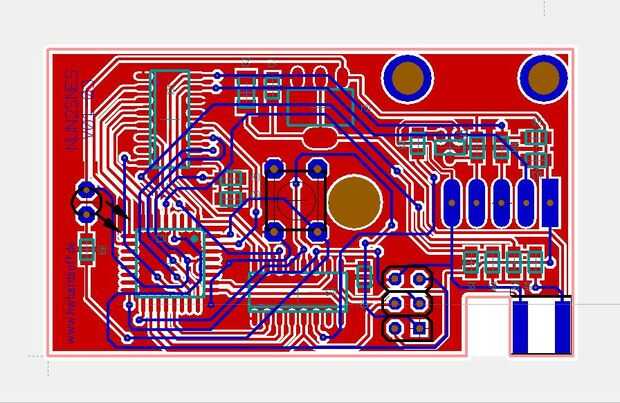

Revisa este link para información más detallada, el diagrama del circuito, software libre:

http://www.hwhardsoft.de/English/Projects/nunchuk2snes/
