Controlar tu réflex con el iPhone y Arduino BLE módulo (2 / 2 paso)

Paso 2: Conexión de piezas

Arduino y conexión del módulo Bluetooth de baja energía

Arduino---BLE patillas

<> – 3, 3V 3, 3V

GND GND <> –

PIN 7 <> – TX

Pin 8 <> – RX

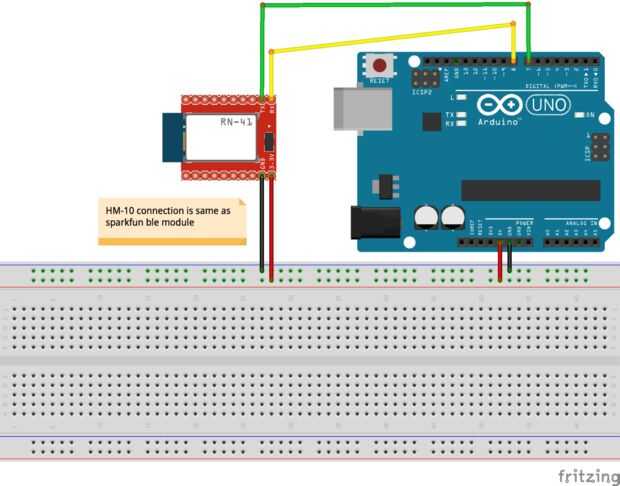

Fritzing diseño incluye módulo de Sparkfun Ble porque no pude encontrar módulo hm-10. Conexión es el misma

Ahora puede descargar sketch de Arduino desde aquí y subirlo a Arduino.

Pruebas de conexión con el DSLR Shutter disparador BLE

Abra la aplicación DSLR Shutter disparador BLE e ir a la pestaña "Connect".

Toque el dispositivo de ble en la lista y esperar la conexión.

Abrir la ventana de Monitor Serial de Arduino IDE y algunos botones, toque. Puede comprobar ventana monitor serial para depuración. Usted verá un texto como "m1", "m3" o "p"

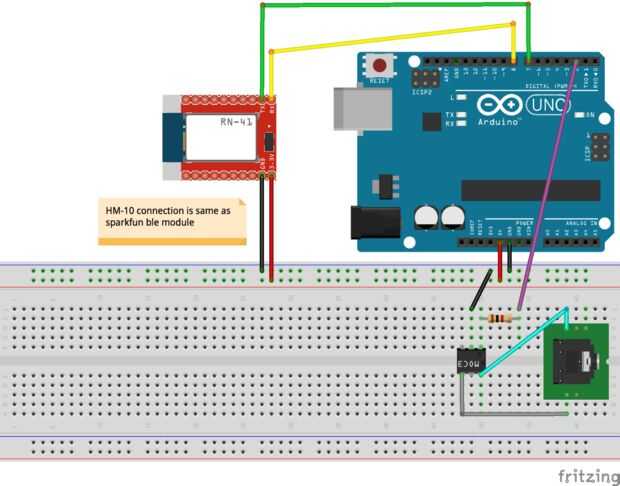

Disparo de tu cámara réflex digital con PC817 o MOC3020

Conecte un resistor de 1K entre PIN2 del Arduino y el pin1 del optoacoplador.

Conexión pin2 del optoacoplador a GND.

Ahora Conecte el cable de liberación GND al pin del MOC3020 6 / pin del PC817 3 y obturador a Pin pin del MOC3020 4 / pin del PC817 4

Usted puede comprobar el pinout del cable de su liberación de aquí.

Y divertirse con él!
