Controlar remotamente sus Halloween Props (5 / 6 paso)

Paso 5: Conecte el interruptor al relé

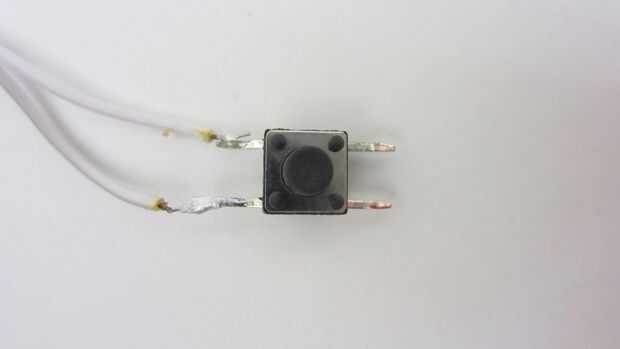

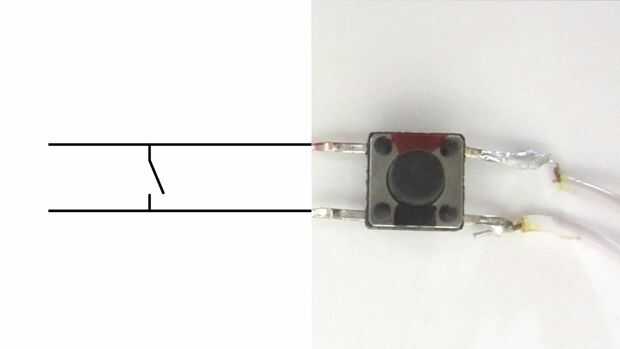

Ahora necesita conectar el botón en el circuito de relé. El interruptor que se muestra aquí es el tipo más común que se encuentra en Halloween props. Es un interruptor de botón momentáneo. Tiene cuatro terminales. El terminal en el lado izquierdo se conectan a los terminales en el lado derecho. Pulsando el botón momentáneamente conectará las dos principales terminales a los dos terminales de la parte inferior. Esta conexión envía una señal para el apoyo a jugar su animación.

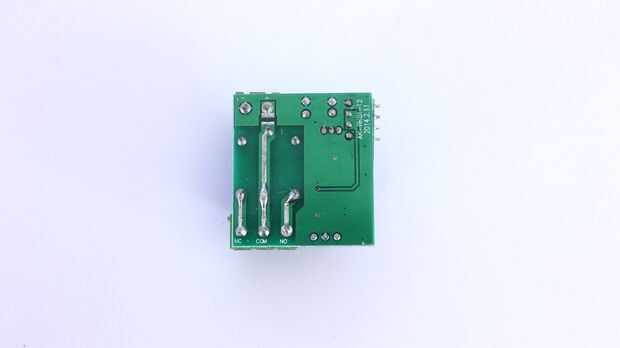

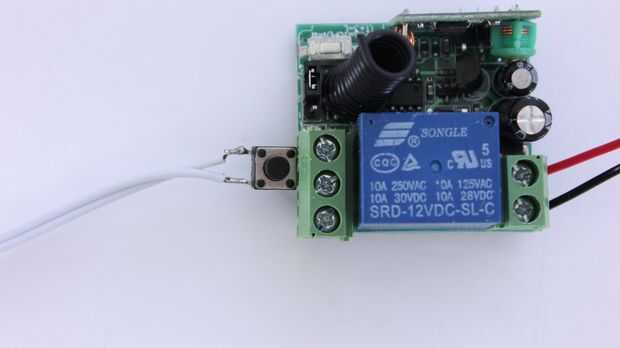

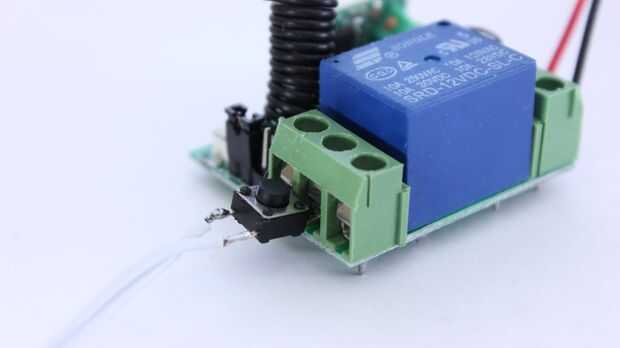

Para el control de la hélice, nos conectando los dos terminales libres en el circuito de relé. Si los cables del botón están suficientemente largo, podrían ser capaces de insertar directamente en el bloque de terminales en el relé. Esto es lo que he hecho. Conecte los dos cables del botón al NO terminal (normalmente abierto) y los terminales de COM (común) en el relé. Luego ajuste el tornillo en el bloque terminal para apretar hacia abajo y sostenga en su lugar.
